3 métodos para instalar un portacables verticalmente

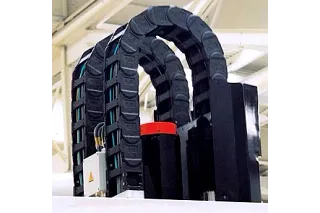

Las aplicaciones verticales de pie se utilizan a menudo para el acceso vertical en aplicaciones de máquinas herramienta de corte de metales, así como en máquinas pick-and-place, entre muchas

otras. Factores importantes

Uno de los factores más importantes en una aplicación vertical vertical es cómo se colocan los cables dentro y se aseguran en los puntos finales del portador. Es fundamental asegurarse de que todos los cables y mangueras puedan doblarse libremente y tengan un alivio de tensión adecuado en ambos extremos del

portador. También es importante recordar que los soportes de montaje deben estar unidos para que el soporte no se inclina. Los soportes de montaje de bloqueo o los soportes de montaje de bloqueo unilateral están disponibles para una amplia gama de diferentes cadenas de energía. Para aplicaciones verticales de pie en particular, los soportes de fijación KMA de bloqueo son muy recomendables, ya que pueden acoplarse al ras de la máquina. El uso adecuado de estos soportes eliminará la curvatura no deseada, o la curva en la longitud no soportada del portador, maximizando la vida útil del portacables.

Aceleración lateral

Si la aceleración lateral se produce en una aplicación vertical de pie, la cadena de energía debe apoyarse a lo largo del radio exterior. Para aplicaciones de pie más altas, generalmente se recomienda que se soporten como mínimo los tres primeros enlaces del radio exterior. Para alturas y pesos más extremos, siempre se recomienda soportar todo el radio exterior.

Asesoramiento experto

1. Consulte con un ingeniero de ventas que pueda ayudarle con todos los aspectos combinados de su aplicación, incluyendo la carga, altura de carrera, radios de curvatura y tipo de portacables.
2. la combinación de movimientos horizontales y verticales.

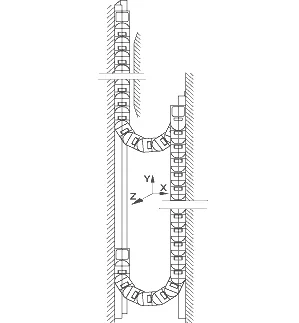

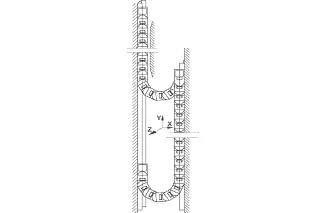

Las configuraciones de suspensión vertical se utilizan con mayor frecuencia con los sistemas de almacenamiento y recuperación. En este tipo de aplicaciones, se puede utilizar un portacables para albergar los diferentes tipos de cables/mangueras móviles dentro del sistema, al tiempo que evita que se atrapen o enreden mientras

están en funcionamiento.

Factores importantes

Al colgar cables, es crucial asegurarse de que cada cable soporta su propio peso para evitar que el portacables absorba fuerzas de tracción adicionales. Al igual que con las aplicaciones verticales de pie, los dos factores más importantes a considerar en una aplicación de suspensión vertical son cómo se instalan los cables y cómo se aseguran en los puntos finales del portador de cables. En cualquier aplicación colgante, asegurarse de que los cables estén asegurados y separados adecuadamente evita que los cables se enreden dentro del soporte

.

Aceleración lateral

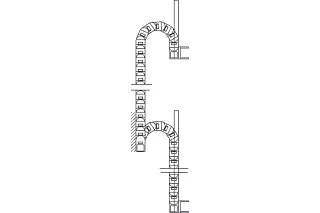

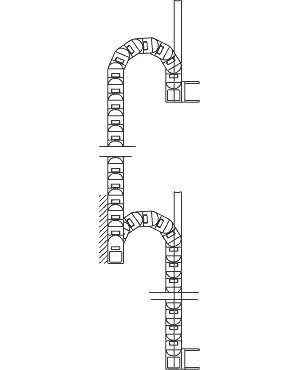

Si una aplicación requiere movimiento vertical con aceleración lateral, en la mayoría de los casos se requiere guiar lateralmente un portacables. La orientación parcial es una opción, pero debe cubrir áreas en las que el transportista podría girar. La aceleración lateral puede ocurrir en dos direcciones, por lo que la guía lateral debe instalarse en consecuencia. La orientación adicional a lo largo del costado de un portacables siempre aumentará su estabilidad.

Si la aplicación implica movimiento vertical sin aceleración lateral, el portador se puede instalar sin soporte lateral.

Un portacables tradicional con camber suele ser adecuado, siempre y cuando haya suficiente espacio disponible. Sin embargo, muchas aplicaciones colgantes deben operar en espacios estrechos. En estos casos, los portacables que operan sin camber (pretensión) entregarán un mejor desempeño. Para las constricciones de espacio muy reducidas, se recomiendan los soportes rígidos, sin camber

.

Asesoramiento de expertos

El

1. uso de soportes de montaje aumentará el rendimiento de un sistema portacables. Al trabajar en espacios restringidos, puede ser beneficioso consultar a un ingeniero de ventas para otras posibles soluciones.

El2. alivio de tensión seguro y la separación clara de los cables son absolutamente críticos. Recuerde: ¡los cables deben poder moverse libremente, y soportar la totalidad de su propio peso en una aplicación colgante!
