Carreras largas con sistemas de suministro de energía

Carreras largas de más de 1.000 m

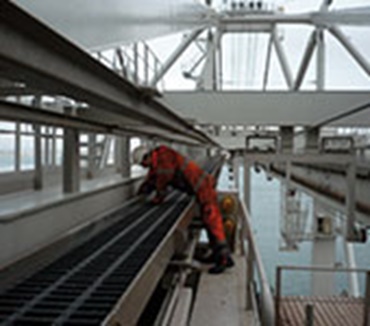

Desde 1995, igus® ha vendido más de 30.000 carreras largas deslizantes con un funcionamiento exitoso. Su vida útil puede superar los 10 años. Las carreras pueden tener una longitud mayor de 1.000 m. Se mueven a velocidades que exceden los 10 m/s y pueden soportar pesos de llenado superiores a los 50 kg. El equipo de ingeniería de proyectos de igus® le ayudará con la medición, el diseño, la planificación del proyecto, la instalación y la puesta en marcha in situ. Además, con los sensores isense y el sistema de monitorización de fuerza de tracción-empuje de igus® se puede medir el desgaste de las cadenas portacables, las fuerzas de tracción-empuje y las aceleraciones, así como monitorizar el sistema en tiempo real. Las cadenas portacables, cables y tubos pueden guiarse suavemente y sin apenas fricción en carreras largas mediante carriles guía y carcasas. Los largos recorridos, tanto interiores como exteriores, se encuentran en una gran variedad de sectores. Desde máquinas herramienta, plantas depuradoras e incineradoras, hasta grúas, centrales eléctricas o explotaciones mineras.

Pedir una planificación de proyecto gratuita ahora

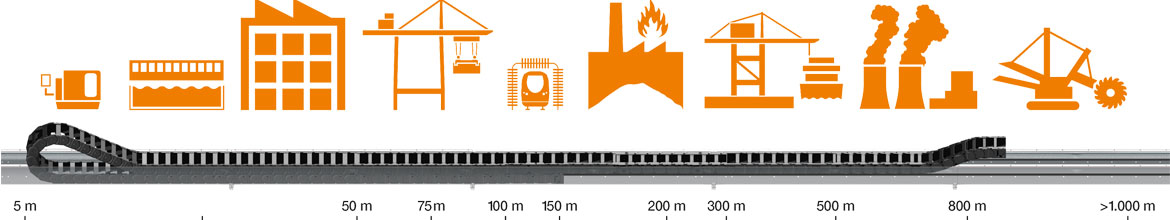

Carreras: 0 - 50 m

p. ej., en máquinas herramienta, plantas depuradoras y sistemas de almacenaje y recuperación

Cadena portacables E2.1
Altura interior: 26 a 48 mm

Cadena portacables E4.1
Altura interior: 21 a 350 mm

Carreras: 50 - 150 m

p. ej., en puentes grúa y lavado de trenes

Cadena portacables P4.1:
Altura interior: 56 a 80 mm

Cadena portacables E4/4R:
Altura interior: 32 a 80 mm

Cadena portacables E4/4RHD:
Altura interior: 56 a 80 mm

Carreras: 150 - 500 m

p. ej., en plantas incineradoras y descargadores de buques

Cadena portacables P4.1:
Altura interior: 56 a 80 mm

Cadena portacables E4/4R:
Altura interior: 32 a 80 mm

Cadena portacables E4/4RHD:
Altura interior: 56 a 80 mm

Carreras: más de 500 m

p. ej., en centrales eléctricas y explotaciones mineras a cielo abierto

Cadena portacables P4.1:
Altura interior: 56 a 80 mm

Cadena portacables E4/4R:
Altura interior: 32 a 80 mm

Cadena portacables E4/4RHD:
Altura interior: 56 a 80 mm

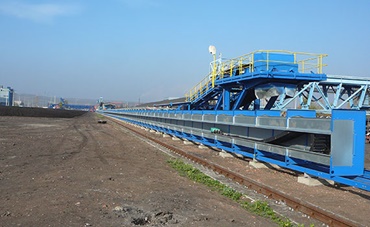

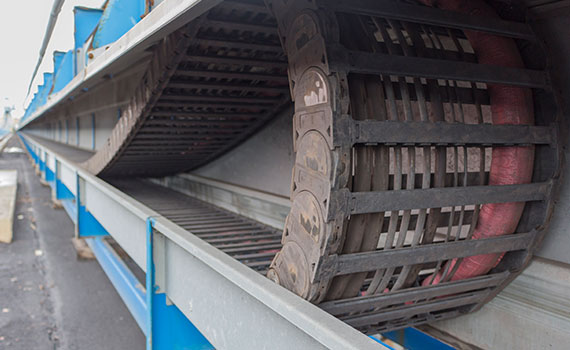

Tušimice: La cadena portacables de plástico más larga del mundo, con una carrera de 615 m, suministrada por igus® y en funcionamiento desde 2007 sin ningún tipo de avería.

Las cadenas portacables proprocionan grandes ventajas para carreras largas

Carreras largas de más de 1.000 m
Todos los medios, por ejemplo, energía eléctrica, hidráulica, neumática así como señales digitales (eléctricas u ópticas) y líquidos, pueden suministrarse simultáneamente
Sin interfaces innecesarios
Peso de llenado de hasta 70 kg/m
Vida útil de hasta más de 10 años con cadenas portacables y cables
Robustas en todas aquellas aplicaciones expuestas al viento, la intemperie, la suciedad, sustancias químicas y materiales a granel
Montaje y readecuación rápidos de cables y tubos

Datos técnicos - aplicaciones deslizantes

Carreras	V máxima	A máxima	Peso de llenado
> 1.000 m	10 m/s	50 m/s²	70 kg/m
		En función de la aplicación. Consúltenos.	En función de la aplicación. Consúltenos.

Descargar el manual de instrucciones de montaje de "Carreras largas"

Todo lo que debería tener en cuenta en el montaje de una aplicación deslizante.
En este manual de instrucciones le mostramos cómo montar correctamente un sistema de suministro de energía para carreras largas y optimizar su durabilidad.

¡Descargar ahora!

Productos adecuados para carreras largas

Cadenas portacables para carreras largas

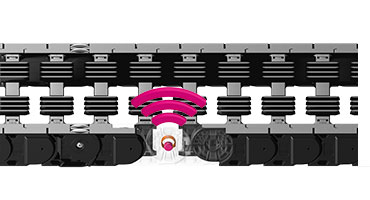

Cadena portacables serie P4.1

Carreras largas de hasta más de 800 m
Gran capacidad de peso de llenado: hasta 30 kg/m
Velocidades de hasta 10 m/s
Mayor vida útil gracias a rodamientos de plásticos tribológicos libres de mantenimiento

Cadena portacables serie P4.1

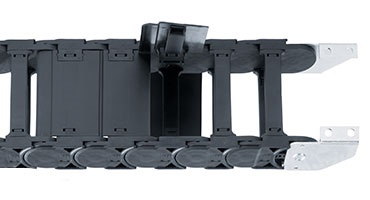

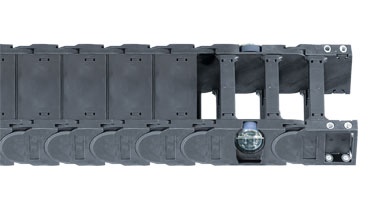

Cadenas portacables serie 4040RHD/5050RHD

Carreras de hasta más de 1.000 m
Pesos de llenado de hasta 50 kg/m
Velocidades de hasta 6 m/s
Diferentes tipos de ruedas para el ajuste óptimo a la aplicación

Cadenas portacables serie 4040RHD/5050RHD

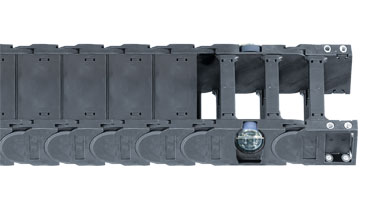

Cadenas portacables serie 4040R/5050R

Carreras de hasta 600 m
Cargas de llenado de hasta 13 kg/m
Velocidades de hasta 3 m/s
Gran superficie de deslizamiento, bajo desgaste

Cadenas portacables serie 4040R/5050R

Cables chainflex® para carreras largas

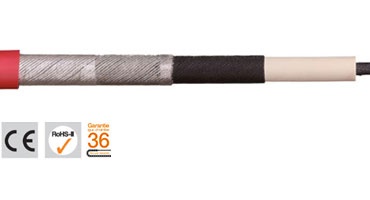

Cable de motor CFCRANE

Para las tensiones y rendimientos más altos
Retardante de llama
Resistencia a los rayos UV: alta
Resistencia a los aceites: resistente a los aceites (de acuerdo con DIN EN 60811-2-1)

Cable de motor CFCRANE

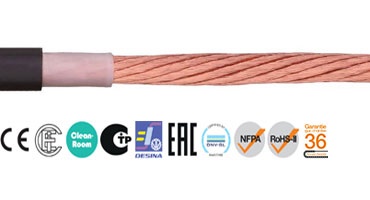

Cable de motor CF300.UL.D

Para aplicaciones muy exigentes
Aplicaciones deslizantes de más de 400 m
Aplicaciones en interior y exterior, resistente a los rayos UV
Resistencia a los rayos UV: alta

Cable de motor CF300.UL.D

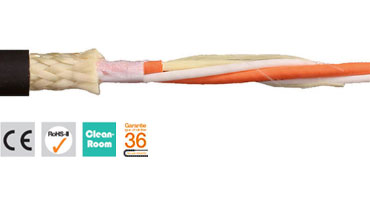

Cable de fibra óptica CFLG.LB

Para aplicaciones muy exigentes con 5 x d
Revestimiento exterior: TPE
Aplicaciones deslizantes (horizontal) de más de 400 m
Resistencia a los rayos UV

Cable de fibra óptica CFLG.LB

Otros sistemas para carreras largas

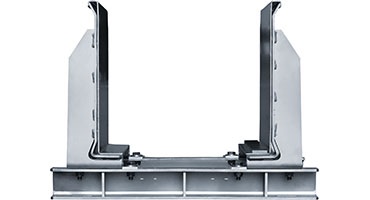

Carril guía de acero

Gran variedad de tamaños para casi todas las cadenas portacables
Montaje muy fácil y universal
Carril guía muy estable y robusto para aplicaciones en entornos adversos

Carril guía de acero

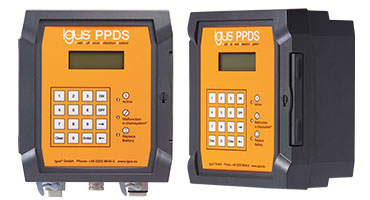

Sistema de monitorización de fuerzas de tracción-empuje

Desconexión segura o función de alarma en caso de avería del sistema
El equipo se para al sobrepasar la potencia
Programable a medida y con registro de sucesos en la memoria de datos

Sistema de monitorización de fuerzas de tracción-empuje

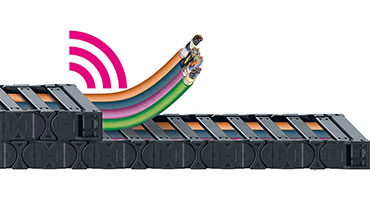

Mantenimiento predictivo

Reduce los costes de mantenimiento
Elimina las paradas no planificadas
Aumenta la vida útil
Ahorra tiempo - detección rápida de las causas de anomalías

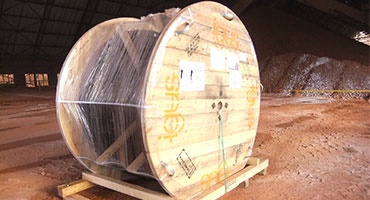

Sistemas de cadenas portacables confeccionados

95% menos tiempo de confeccionado
Reducen el tiempo de montaje
Soluciones Plug & Play p. ej., para tecnología de mercancías a granel

Sistemas de cadenas portacables confeccionados

Ejemplos de aplicaciones de nuestros clientes

Excavadora de lignito

Carreras de 615 m y en funcionamiento desde 2008 sin averías

En comparación con los cortineros instalados anteriormente, con los sistemas de cadenas portacables de la serie 5050RHD ahora se puede reducir la longitud de los cables, ahorrar espacio de instalación y guiar todo tipo de medios, como agua y energía, de manera segura. La serie 5050RHD está en uso en una excavadora de lignito de gran tamaño en la República Checa.

Excavadora de lignito

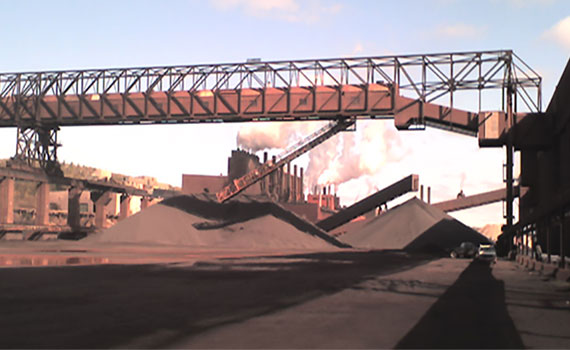

Cinta transportadora en una mina

Carrera larga de 550 m bajo condiciones extremas

El sistema de cadena portacables serie 5050HD y el cable de motor chainflex® CF35 se instalaron en octubre de 2008 en un sistema de transporte de una mina en la costa norte del Lago Superior en Minnesota. La carrera es de 550 m.

Cinta transportadora

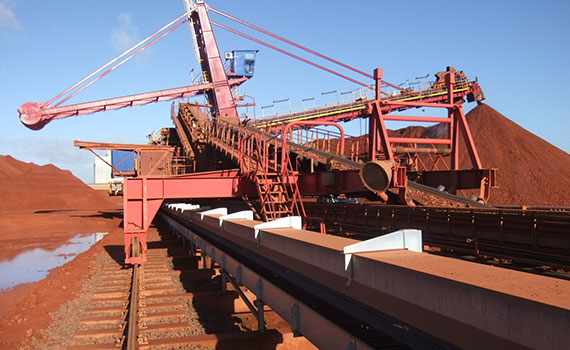

Sistemas de transporte

Guiado de energía bajo condiciones ambientales adversas desde 2013

Los sistemas de guiado de energía de igus® (cadena de ruedas tipo 5050RHD, cables chainflex® y sistema de monitorización de fuerzas de tracción-empuje) se utilizan en los sisttemas de transporte.

Sistemas de transporte

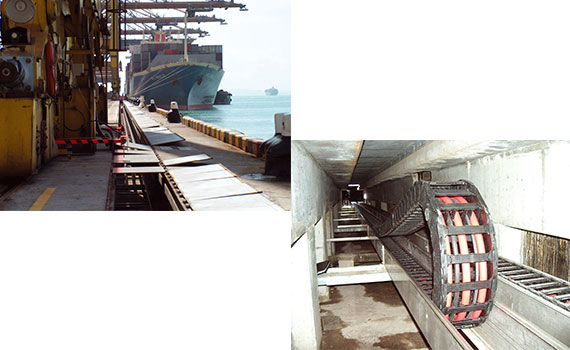

Descargador de buques

Carrera de 441 m y en funcionamiento desde 2001 sin averías

Las cadenas portacables de la serie 5050R, los cables chainflex® CFCrane y los cables de fibra óptica se emplean en descargadores de buques de una central de carbón en Malasia. Todas las cadenas portacables al completo se han provisto de carriles guía de acero inoxidable y soportan las condiciones meteorológicas.

Descargador de buques

Prueba "Elevación de la cadena" y "Fuerza del viento"

igus® realiza pruebas específicas en su laboratorio de pruebas para un sistema de suministro de energía de gran duración

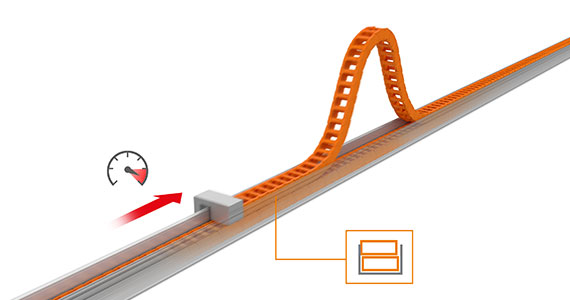

Elevación de la cadena en carreras largas

La elevación de la cadena portacables de la serie 5050R se probó con una carrera de 200 m y una carga de 7,5 kg/m.

Resultado: La cadena portacables de la serie 5050R solo se eleva al aplicar una fuerza de empuje mayor de
8.000 N.

Solución de igus®: Los carriles guía con protección de ascenso guían la cadena de forma segura por el carril.

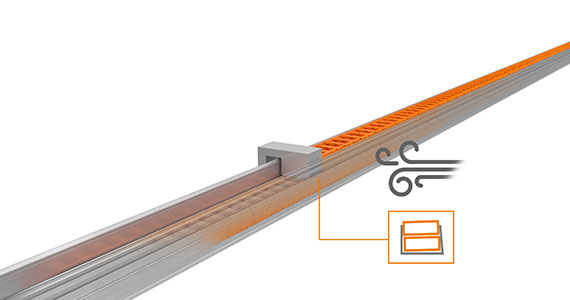

Fuerza del viento en carreras largas

Pregunta: ¿Un viento de 55 mph puede afectar al funcionamiento de la cadena portacables serie 4040CR?

Resultado: Con una velocidad del viento de 55 mph, solamente se ha deformado el carril guía.

Solución igus®: Las abrazaderas Heady duty de alta sujeción evitan la deformación elástica del carril guía debido a la fuerza del viento.
