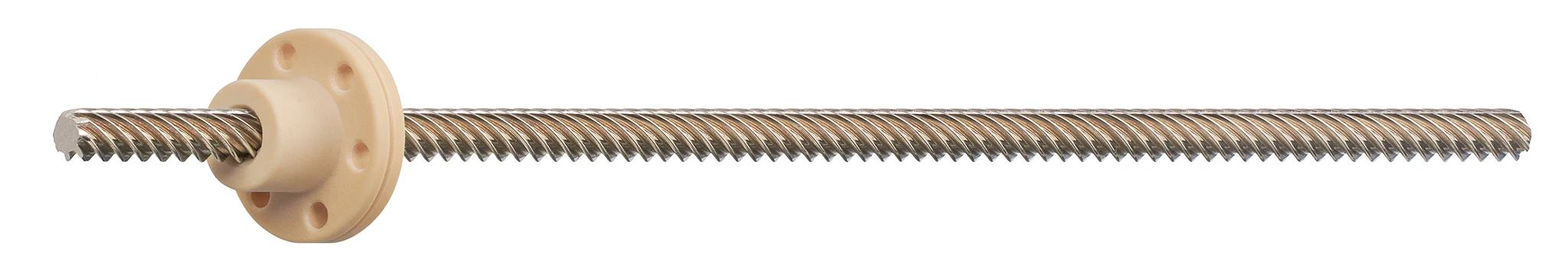

Tornillos de plomo impresos en 3D, roscas y tuercas

• Fabricación rápida de roscas individuales sin grifo
• Los costos de mantenimiento se reducen debido a que se han incorporado lubricantes sólidos, eliminando la necesidad de lubricación adicional Ideal para
• aplicaciones en movimiento: las pruebas de laboratorio muestran coeficientes de desgaste muy bajos y poca fricción Geometrías individuales de tuerca de

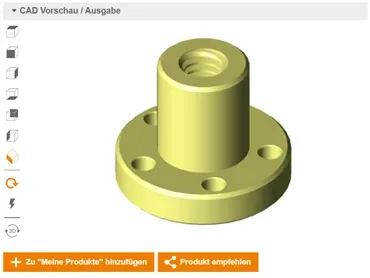

• tornillo de plomo disponibles Configurador CAD gratuito para tuercas de tornillo
• de plomo trapezoidales

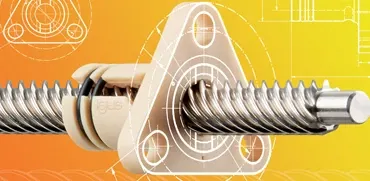

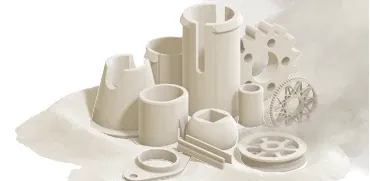

Los hilos fabricados aditivamente ofrecen oportunidades casi ilimitadas para geometrías personalizadas. Los materiales de impresión 3D igus® son adecuados para cualquier tipo de rosca de accionamiento y amplían el alcance de soluciones innovadoras y optimización para cualquier máquina.

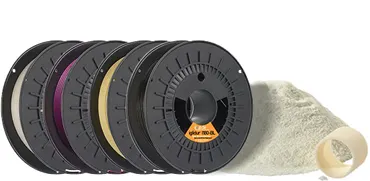

Si bien los hilos teóricamente se pueden fabricar a partir de cualquier plástico con cualquier método aditivo, iglide® I3 ha sido especialmente desarrollado para este tipo de aplicación. Los hilos hechos de él tienen hasta 18 veces la resistencia a la abrasión de piezas idénticas hechas de plásticos estándar impresos en 3D, ya que los plásticos igus® de alto rendimiento están optimizados para deslizamientos y son resistentes al desgaste. Su uso también reduce en gran medida la necesidad de mantenimiento, ya que los materiales iglide® contienen lubricantes sólidos que eliminan la necesidad de lubricación

adicional.

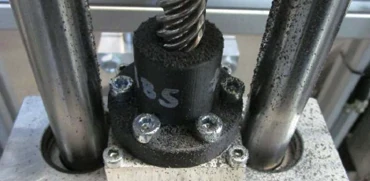

Test stand para tuercas de tornillo de plomo

Hemos comparado tuercas de tornillo de plomo impresas en 3D fabricadas con materiales de impresión 3D iglide® y ABS (material estándar de impresión 3D) para determinar las tasas de desgaste de los diferentes plásticos. De los materiales de impresión 3D igus®, se probaron tuercas hechas de iglide® I180, iglide® J260 e iglide® I3. También se compararon las partes impresas en 3D con una tuerca fresada hecha de iglide® J. La prueba se realizó con los siguientes parámetros: F = 129 N; I = 370 mm; n

= 290 rpm

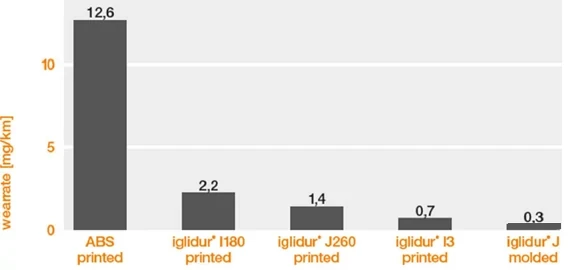

iglide® I3 es 18 veces más resistente al desgaste que el ABS

La durabilidad de los plásticos especiales igus® también es sobresaliente en la fabricación de impresión 3D de tuercas de rosca de plomo. En comparación con el plástico ABS de impresión 3D clásico, la tuerca de rosca de plomo impresa con polímero optimizado para la fricción iglide® I3 mostró una buena impresión: la tasa de desgaste de una tuerca de tornillo de plomo impresa del material de sinterización láser iglide® I3 es menor en un factor de 18. Los resultados de la prueba para la tuerca sinterizada por láser también son muy similares a los de las tuercas fabricadas convencionalmente hechas de iglide® J.

Hilos femeninos impresos: loshilos
femeninos se pueden fabricar aditivamente a partir de la talla M6. Las roscas más pequeñas requieren un control por parte de nuestros ingenieros, pero habrá un cargo adicional por la limpieza necesaria. El diseño del hilo debe estar terminado en el modelo 3D bajo pedido. Observe el espacio libre de 0.1 mm para roscas hembra.

**Hilos cortados:**Los hilos
pequeños se pueden cortar posteriormente en el procesamiento mecánico. El agujero ciego debe tenerse en cuenta en el modelo 3D durante el diseño. Alrededor de $1 por hilo se cobrará extra por retrabajo.

Inserciones metálicas (solo roscas de fijación):

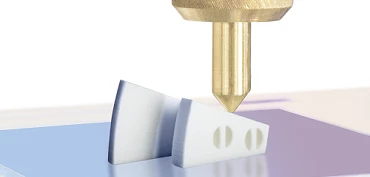

Para mayores fuerzas de apriete, los componentes impresos en 3D pueden equiparse con insertos de rosca metálica. Los insertos de tamaño M3 a M6 están siempre disponibles

.
