Robot dresspacks: portacables flexibles & accesorios para robots industriales

Un robot dresspack es un sistema diseñado para organizar y proteger cables, mangueras y otros componentes que suministran energía, datos y medios al efector final de un robot. La instalación del diseño correcto de la mochila es crucial para evitar daños en los cables, reducir el tiempo de inactividad y garantizar el rango completo de movimiento del robot sin interferencias. Algunas soluciones incluyen tubos corrugados o triflex® R de

igus®

Los portacables multieje están diseñados para guiar y proteger los cables a través de movimientos complejos y multidireccionales en aplicaciones que incluyen robots de seis ejes. La tensión del cable se minimiza al acomodar la torsión y la flexión y proporcionar alivio de tensión. Esto prolonga la vida útil del cable y ayuda a mantener un rendimiento constante del robot.

Los problemas comunes incluyen:

• Atornillado de sacacorchos: Torsión de cables debido a enrutamiento incorrecto o unión excesiva.
• Daño de aislamiento: Desgaste por abrasión o flexión más allá de las especificaciones del cable.
• Entorcedura: curvas afiladas que conducen a una deformación permanente.
  La inspección regular y el cumplimiento de las prácticas adecuadas de administración de cables pueden mitigar estas fallas.
• Pérdida de Continuidad: Conexiones eléctricas intermitentes causadas por tensiones repetidas.
• Oledos: una carcasa inadecuada puede hacer que los cables se enreden entre sí o con la propia maquinaria durante el movimiento.

El uso de una mochila adecuada, como triflex R, puede reducir o eliminar el riesgo de estos problemas con los cables.

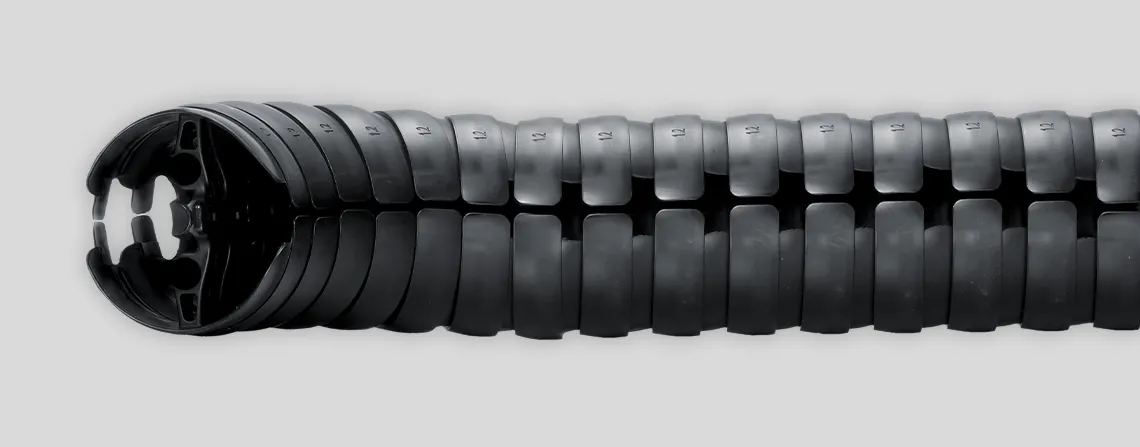

triflex R tiene un diseño modular que permite la fácil adición, extracción y reemplazo de enlaces, permitiendo a los operadores ajustar segmentos individuales en lugar del sistema completo. La mayoría de las series triflex R también permiten una fácil adición y extracción de cables a través del lateral en lugar de a través de los extremos. La segmentación interior, un radio de curvatura definido y el alivio de tensión permiten que estos sistemas extiendan la vida útil de los

cables y mangueras contenidos.

Dependiendo del tamaño, triflex R ofrece un radio de banda entre 50 y 182 mm. triflex es capaz de 360 grados de torsión (10 grados por enlace)

triflex R está disponible en 9 diámetros diferentes: 30mm, 40mm, 50mm, 60mm, 65mm, 70mm, 85mm, 100mm, 125mm. La disponibilidad de estos tamaños puede variar según la serie.

igus ha desarrollado una línea de cables específicamente diseñada para robots multieje que pueden manejar tensiones torsionales de más de 180 grados por 3 pies con una garantía de vida útil de 4 años. Más información

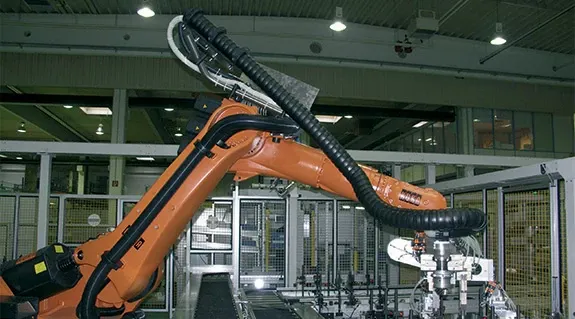

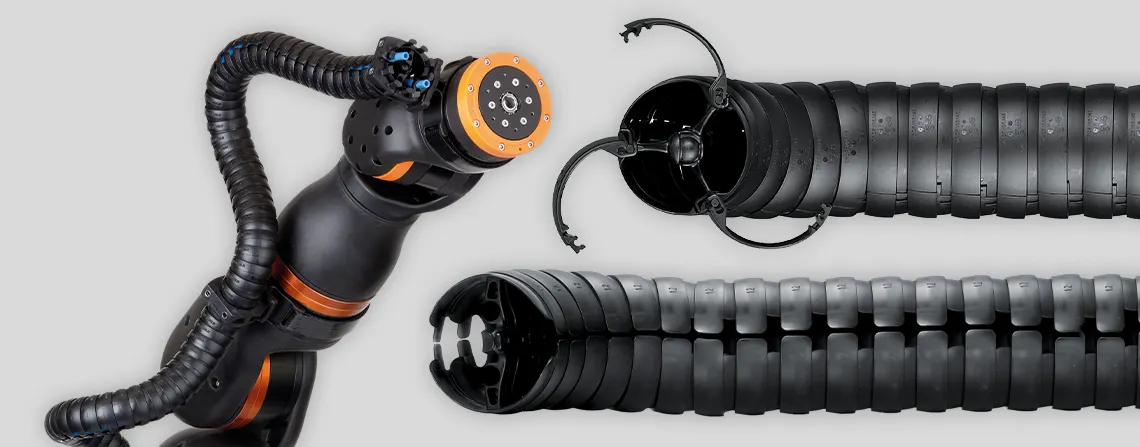

triflex R es ideal para la protección de cables en robots y cobots de seis ejes que realizan soldadura por puntos, aplicaciones de pick and place y otros procesos automatizados. También se ha utilizado como portacables para paneles solares, máquinas-herramienta, sistemas transportadores, y máquinas de envasado.

Las series más ligeras como triflex R TRL no son adecuadas más allá de los ejes 1 a 3 de un robot, pero son adecuadas para impresoras 3D, aplicaciones de oficina y controles de operador que requieren tres dimensiones de movimiento.
