Gestión de cables para paseos en parques de atracciones

Problema

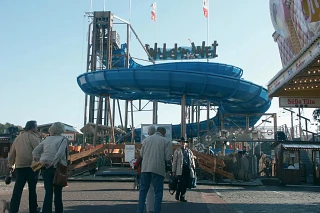

Ya en el mismo año que se presentó la pista de rafting transportable " Wild 'n Wet ", la atracción tuvo que probarse en la prueba de carga. Tan solo en los primeros días del Freimarkt de Bremen, se realizaron 15 mil viajes en la pista de rafting. Pero no hubo ni una sola interrupción.
Esto también se debe al sistema de suministro de energía, que mueve de manera confiable todos los cables del elevador de góndola de 20 metros de altura. Este elevador lleva las góndolas, las cuales están diseñadas para hasta 9 pasajeros, hasta el punto de partida del paseo en aguas blancas. A partir de ahí, comienza el deslizamiento turbulento a través del tubo de agua serpentino que serpentina hacia abajo. En pocos segundos, el elevador supera los 20 metros de distancia.
El fabricante de ascensores con sede en Trier Baasch & Didong GmbH, al que se le encomendó la implementación de los ascensores, tuvo que encontrar una solución adecuada para el enrutamiento de cables antes mencionado. Desde 1998, Baasch & Didong ha construido elevadores para tres ascensores estacionarios en Phantasialand cerca de Colonia y en Belantis Park cerca de Leipzig, entre otros. El reto especial para el sistema de suministro de energía: Cuando se levanta la góndola, gira 180 grados alrededor de la construcción del elevador en su plataforma. La rotación de 180 grados también ejerce fuerzas centrífugas sobre las piezas.
Al mismo tiempo, la plataforma vaciada en la parte superior gira hacia abajo en sentido contrario para acomodar la siguiente góndola.
Pero eso no es todo. Todas las partes del elevador, incluido el sistema de suministro de energía, también están permanentemente expuestas al viento y al clima. Debido a la constante luz solar, se requería una cadena hecha de material resistente a los rayos UV que no se volviera quebradizo. El plástico normal rápidamente se volvería quebradizo aquí. Lo mismo se aplica al aislamiento de los cables de alimentación. Recientemente, el calor, las heladas y la humedad no deben poder afectar la tubería. No solo los chubascos de lluvia, sino también las salpicaduras de agua de la propia atracción no deben tener ningún efecto en la confiabilidad del sistema.
Una vez terminado el recinto ferial, la atracción y todo el equipo también deben desmontarse rápidamente en el menor tiempo posible y transportarse a la siguiente ubicación. Esto requería una cadena de energía lista para conectar que ya estaba entrecruzada con

los cables correctos.

Solución

La electricidad para el elevador se transporta a través de dos cadenas de energía E4/4 robustas y confiables, completamente ensambladas (serie 3838), que se extienden desde la conexión de energía en la parte inferior del elevador hasta la conexión eléctrica de los generadores en las plataformas. La cadena energética completamente ensamblada, la llamada " readychain ", aporta varias ventajas al usuario. Desde la adquisición de todas las piezas especiales necesarias hasta la provisión del sistema listo para conectar en una fecha de montaje fija, el cliente transfiere de manera eficiente y segura toda su logística de adquisiciones al proveedor

.

Cuando se trata de automatizar máquinas y sistemas, hay una serie de razones diferentes para optar por sistemas de suministro de energía preensamblados. Los costos de producción se reducen y las fuentes de error prácticamente se eliminan. Se reduce el esfuerzo de planificación del proyecto y aumenta la confiabilidad. Junto con el personal de campo, los requisitos para el sistema general se definieron en el sitio antes de armar un sistema de suministro de energía " readychain " ensamblado individualmente

.

La cadena en sí está hecha de plástico especial, que es ligero pero casi indestructible. Las cadenas de energía no solo soportan las cargas mecánicas causadas por los movimientos a veces rápidos, sino que también protegen los cables de la cadena de daños. Para mantenerse estable incluso con las fuerzas centrífugas después de la rotación de 180 grados, el E4/4 tiene un llamado agarre trasero. Este truco de diseño asegura que al rodar hacia arriba y hacia abajo en la curva, el eslabón delantero de la cadena se enganca con el siguiente y así lo estabiliza

.

En el bobinado " Wild 'n Wet ", las dos cadenas energéticas E4/4 funcionan resistentes al desgaste en los canales guía. Durante el rápido viaje ascendente con rotación simultánea, esto evita un giro hacia los lados. La cadena electrónica es tan silenciosa que ni siquiera se puede escuchar un zumbido silencioso. El funcionamiento suave es una indicación de baja fricción, bajas vibraciones y, por lo tanto, una vida útil más larga. La cadena de energía protege los cables de alimentación alojados en su interior de daños.
