Grúa de contenedores con cadena eléctrica de largo recorrido

Grúa de contenedores con e-chain® de largo recorrido

La cadena de energía ROL-reduce la potencia de accionamiento en un 75%

Un sistema de portacables igus® con un recorrido de 1,447 pies (441 m) se está utilizando para dos grúas contenedores en una planta de energía de carbón en Malasia. El carbón es descargado de los buques por dos grandes grúas portacontenedores y transportado los 1.2 millas (2 km) a la central eléctrica mediante cinta transportadora. La terminal tiene la mayor capacidad de descarga de mercancías a granel en el sudeste asiático. El muelle de la nueva terminal tiene unos 2,723 pies (830m) de largo y 66 pies (20m) de profundidad, por lo que pueden atracar barcos tan grandes como Panamax y Capemax. Las grúas de contenedores descargan el carbón en las estaciones de atraque en una isla artificial situada aproximadamente a 1,2 millas (2 km) de la costa. Pueden descargar hasta 1.500 toneladas por hora.

Se seleccionaronportacables de igus® para las dos grúas portacontenedores en la terminal. Se instalaron como un sistema portador de cable readychain® completamente preaprovechado para suministrar energía y datos al carro y a la cabina

Perfil

Qué se necesitaba: Cabina del operador de grúa: cadena energética E4/4 (tipo 4040), dispositivo de manejo de carga (carro): Rol-E-Chain 50R.21/21/21.250.0, cables chainflex, canales guía de acero inoxidable y carcasa
Requisitos: condiciones ambientales corrosivas, generación de polvo
Industria: Grúa, descargador de barco
Éxito para el cliente: solución de suministro de energía completa de una sola fuente, solución confiable para condiciones ambientales altamente corrosivas

Póngase en contacto con un experto

Problema

En la localidad de Lumut en Malasia, la construcción prevista de una moderna central eléctrica de carbón para el operador Lekir Bulk Terminal Sdn Bhd. fue un proyecto importante. El carbón para la central eléctrica es entregado por buques, y para su posterior procesamiento, se han creado amarres para los buques de carga en una isla creada artificialmente a unos 2 km de la costa, que son atendidos por dos grandes descargadores de buques. Cada uno de los descargadores de barcos tiene una distancia de viaje de 441 m y fueron construidos por la compañía Koch en Wadgassen, Sarre. Para el sistema de suministro de energía, el operador buscaba un sistema maduro que además pudiera soportar las condiciones ambientales locales y hacer frente a la alta carga provocada por el funcionamiento continuo del sistema.

Solución

El operador finalmente se decidió por un sistema e-chain de igus. Hoy en día, la cabina del operador de la grúa se suministra con una cadena 4040.25.150.0. Debido a la alta velocidad de desplazamiento en combinación con el muy alto peso de llenado de 41.03 kg/m, se utilizó una cadena de 4 correas para el carro utilizando la placa de 2 centros. En concreto, aquí se utilizan cadenas de energía de rodillos (Rol-E-Chain), las cuales están equipadas con cojinetes de acero inoxidable para soportar la contaminación altamente corrosiva del aire marino. El peso de una cadena electrónica que incluye cables es de casi 2.5 toneladas. Las e-chains se llenan con cables de media tensión del tipo CF Grúa 50/6.6/10KV o CF Crane 35/6.6/10KV, un cable de fibra óptica con 6 fibras 62.5/125 y una manguera de agua, ya que el desarrollo de polvo se suprime constantemente en la medida de lo posible con niebla de agua al descargar las naves debido al alto desarrollo de polvo. Además, todas las cadenas de energía están completamente equipadas con canales guía de acero inoxidable y protegidas de los efectos del clima y la alta radiación UV por un recinto

cadena de energía igus® en una aplicación de grúa de largo recorrido

Equipo de elevación (carro): Recorrido:

90 m Velocidad:
189.6 m/min Aceleración: 1 m/s2
Peso de llenado:
41.03 kg/m
cadena energética Rol-E-Chain 5050R usado 21/21/21.250.0 Todos los cables: igus® chainflex® Características especiales de esta cadena
:

Se ha operado aquí con una cadena de 4 bandas utilizando 2 eslabones de extensión debido a la alta velocidad en combinación con el muy alto peso de llenado de 41.03 kg/m. El portacables de la cadena de energía junto con

sus cables pesan casi 2.5 toneladas.

Suministro para la cabina del operador de grúa:

La cabina del operador de grúa se suministra con portacables igus® tipo 4040-25-150-0.

Recorrido: 239 pies (73 m)
Velocidad 1.1 pies/s (0,33 m/seg)
Aceleración: 1,64 pies/s2 (0,5 m/s2)
Varios cables del programa chainflex®

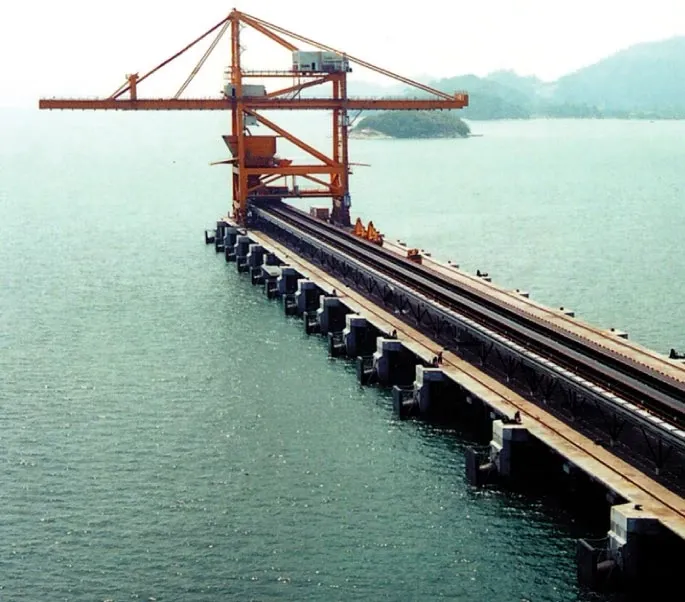

portacables en una grúa de largo recorrido

Portacables igus® en una aplicación de grúa de largo recorrido

Recorrido longitudinal (recorrido transversal)(recorrido

cruzado) 1,447.8 ft (441.3 m)
Aceleración a 0.3 pies/s2 (0.1 m/s2)
Velocidad a 1.6 pies/s (0.5 m/s)

El portacables de cadena de energía se llena con cables de flexión continua de media tensión de la gama CF-Crane, un cable de fibra óptica, así como una manguera de agua de pulverización fina para minimizar el polvo generado durante la descarga.
