autoglide 5 - transmisión de energía y datos instalada en una hora
Ahorra 88% de tiempo de montaje con cadena energética rentable para intralogística y sistemas de grúas
El sistema igus autoglide 5 transmite energía, datos, líquidos y aire de manera segura y prácticamente libre de mantenimiento en un sistema a un precio rentable.
Datos técnicos:
| Viajes | Velocidad | Ruido durante la operación |
|---|---|---|
| 80m | 4 m/s | 63dB (A) a 2 m/s |
Tech up
- Energía, datos, aire y líquidos en UN sistema
- A menudo ahorra dos o más otros sistemas para transmitir datos
- 4m/s velocidad
- 80m de recorrido
- Operación silenciosa: 63db (A) a 2m/s
- 50% el piso del pasillo permanece libre, no se necesita un conducto guía
Reducción de costos
- Tiempos de montaje 88% más cortos que los de una solución estándar convencional con canales guía
- Desde 49€/metro, listo para la instalación incl. e-chain 2400.07AG.075.0, guía de cable de acero, cable bus enganado y 5 núcleos individuales de 6mm cada uno2
- Disponible como sistema engansado con cables, mangueras y conectores
- Menos requisitos de mantenimiento y limpieza
Prueba
- Probado en el laboratorio igus y también por nuestro cliente, Compañía Beewen GmbH, instalado
- Adecuado para otras industrias y aplicaciones: unidades de almacenamiento y recuperación, grúas interiores, operadores portuarios, instalaciones deportivas, teatros, máquinas herramienta, robots lineales
Sostenibilidad
- El consumo de energía para la fabricación de autoglide 5 es 64% menor que el de una cadena energética con abrevadero de aluminio en un recorrido de 50m
- Para reciclar la cadena energética integrada a través del programa igus chainge de forma gratuita
- Más sobre la contribución de igus a Plastic2Oil
Componentes adicionales
Elementos de amortiguación
Reduce el ruido de rodadura y hace que la operación sea más suave
- El ruido de rodadura se reduce en 3 dB (A) a 1 m/s
- Operación más silenciosa
- Simplemente inserte en el soporte de la pista
- Retrofit que ahorra tiempo
Puente de extremo fijo
Reduzca la longitud del cable y ahorre costos
- Posible entrada central/fuente de energía inversa
- Reversa longitudes de cable más cortas
- Ahorra longitud de cable

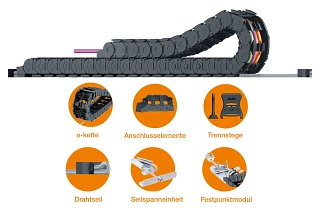

Gama de productos:
Solución completa 1 juego completo
- [Travel: 10 - 60m]
consta de: - 2400.07AG5 cadena de energía
- AG5 y AG
- separadores de piezas individuales cada segundo eslabón,
- soporte de pista
- preensamblado para soportes de montaje de
- guía de recorrido superior
- AG para extremo
- móvil cable
- de alambre de acero unidad de tensor módulo
- de extremo fijo instrucciones de instalación/montaje
Cadena energética de dos partes
| Número de parte | Altura interior | Anchura interior | Radio de curva*** | |
|---|---|---|---|---|
| 2400.05AG5* | 25 mm | 57 mm | 075/100/125/150 mm | Enviar una consulta ahora |
| 2600.07AG5* | 75 mm | 75 mm | 0,75 mm | Enviar una consulta ahora |
| 2600.10AG5* | 100 mm | 100 mm | 0,75 mm | Enviar una consulta ahora |
Cadena energética de cuatro partes
| Número de parte | Altura interior | Anchura interior | Radio de curva*** | |
|---|---|---|---|---|
| E4.32.10AG5* | 32 mm | 100 mm | 100/125/150/175/200 mm | Enviar una consulta ahora |
| E4.32.112AG5* | 32 mm | 112 mm | 100 mm | Enviar una consulta ahora |
| E4.32.12AG5* | 32 mm | 125 mm | 100 mm | Enviar una consulta ahora |
| E4.32.15AG5* | 32 mm | 150 mm | 100 mm | Enviar una consulta ahora |
| E4.32.17AG5* | 32 mm | 167 mm | 100 mm | Enviar una consulta ahora |
| E4.32.20AG5* | 32 mm | 200 mm | 100 mm | Enviar una consulta ahora |
| E4.32.262AG5* | 32 mm | 262 mm | 100 mm | Enviar una consulta ahora |
| E4.42.10AG5* | 42 mm | 100 mm | 125 mm | Enviar una consulta ahora |
| E4.42.112AG5* | 42 mm | 112 mm | 125 mm | Enviar una consulta ahora |
| E4.42.12AG5* | 42 mm | 125 mm | 125 mm | Enviar una consulta ahora |
| E4.42.15AG5* | 42 mm | 150 mm | 125 mm | Enviar una consulta ahora |
| E4.42.17AG5* | 42 mm | 167 mm | 125 mm | Enviar una consulta ahora |
| E4.42.20AG5* | 42 mm | 200 mm | 125 mm | Enviar una consulta ahora |
| E4.42.262AG5* | 42 mm | 262 mm | 125 mm | Enviar una consulta ahora |
Cadena de energía de rodillos
| Número de parte | Altura interior | Anchura interior | Radio de curva*** | |
|---|---|---|---|---|
| P4.32.10AG5* | 32 mm | 100 mm | 150/200mm | Enviar una consulta ahora |
| P4.32.10AG5* | 32 mm | 100 mm | 150mm | Enviar una consulta ahora |
| P4.32.112AG5* | 32 mm | 112 mm | 150mm | Enviar una consulta ahora |
| P4.32.12AG5* | 32 mm | 125 mm | 150mm | Enviar una consulta ahora |
| P4.32.15AG5* | 32 mm | 150 mm | 150mm | Enviar una consulta ahora |
| P4.32.17AG5* | 32 mm | 167 mm | 150mm | Enviar una consulta ahora |
| P4.32.20AG5* | 32 mm | 200 mm | 150mm | Enviar una consulta ahora |
| P4.32.262AG5* | 32 mm | 262 mm | 150mm | Enviar una consulta ahora |
| P4.42.10AG5* | 42 mm | 100 mm | 100mm | Enviar una consulta ahora |
| P4.42.112AG5* | 42 mm | 112 mm | 100mm | Enviar una consulta ahora |
| P4.42.12AG5* | 42 mm | 125 mm | 100mm | Enviar una consulta ahora |
| P4.42.15AG5* | 42 mm | 150 mm | 100mm | Enviar una consulta ahora |
| P4.42.17AG5* | 42 mm | 167 mm | 100mm | Enviar una consulta ahora |
| P4.42.20AG5* | 42 mm | 200 mm | 100mm | Enviar una consulta ahora |
| P4.42.262AG5* | 42 mm | 262 mm | 100mm | Enviar una consulta ahora |
| *Disponible a partir de la primavera de 2021 **Disponible en stock *** Amplios radios de curvatura bajo petición |
White paper: ¿Cadena energética con guía de cuerda de acero como alternativa a una barra coladora?
Hasta ahora, muchos usuarios han estado confiando en barras colectas para suministrar energía a grúas interiores y exteriores, trenes eléctricos y unidades de almacenamiento y recuperación. Un precio similar al de una barra colectora pero con ventajas en cuanto a instalación, modularidad y mantenimiento. autoglide 5 combina lo mejor de ambos mundos. Leer más en el white paper " ¿Cadena energética con guía de cuerda de acero como alternativa a una barra colectora?
"
Problema del usuario:
Sus ventajas de usar autoglide 5:
Hasta ahora, muchos han estado confiando en sistemas de barras colagadoras para la transmisión de energía y datos en espacios reducidos y compactos y para movimientos rápidos de carril, por ejemplo, en unidades de almacenamiento y recuperación. Estos son muy simples en construcción y muy rentables. Su principal desventaja es que son costosos de mantener, solo pueden usarse para transmisión de potencia de serie y deben limpiarse regularmente para evitar fallas de contacto. Además, por lo general sólo pueden transmitir energía.
- Se puede instalar fácilmente en el pasillo sobre una cuerda o un perfil
- Precio rentable
- 88% menor tiempo de montaje en comparación con los canales de
- aluminio Duradero, libre de mantenimiento y fácil de limpiar
- Energía, datos, aire y líquidos en UN sistema
- 4m/s velocidad
- 80m de viaje
- Operación silenciosa: 63db (A) a 2m/s
- El piso de la sala permanece libre, no se necesita cubreguía
- Disponible como sistema de arneses con cables, mangueras y conectores

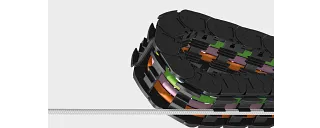

¿Cómo funciona?
La cuerda metálica incluida en la entrega se estira por el piso. Alternativamente, también es posible la guía a través de una cuerda de plástico o un perfil.
La cadena electrónica puede viajar con seguridad en la cuerda. La parte inferior de los eslabones de la cadena tiene un elemento guía en el medio, para que la cadena energética pueda descansar de manera segura sobre la cuerda. Los elementos autodeslizantes aseguran un rodado preciso y resistente al desgaste del trazo superior de la
cadena.
Instrucciones de instalación
El auxiliar de montaje ilustrado le permite ensamblar el autoglide 5 de manera rápida y profesional
.
autoglide 5 para muchas industrias y aplicaciones

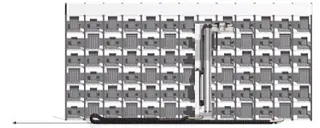

El sistema autoglide 5 no solo es de interés para unidades de almacenamiento y recuperación, mini cargas u otras aplicaciones en el manejo de materiales. Junto con usted, desarrollamos conceptos y prototipos que se pueden realizar de manera eficiente con el diseño modular de autoglide 5, la amplia gama de cadenas de energía igus y cables así como nuestra experiencia. ¿Qué parámetros son esenciales para usted? ¿Qué velocidad, llenado o desplazamiento hay en su aplicación? Pregúntenos y juntos desarrollaremos una solución para su aplicación que disminuya costos y mejore la tecnología.
FAQ
La base es el modelo 2400 con 77mm de ancho y 75mm de radio de curvatura. Por supuesto, también son posibles otros anchos y radios
.
Sí, porque las barras transversales especiales simplemente se pueden abrir. En caso de que alguna vez se desgasten, se pueden reemplazar fácilmente.
Al igual que con todas las cadenas electrónicas, estamos apuntando a los 10 millones de ciclos o 10,000km. Las pruebas para una declaración garantizada siguen en marcha en nuestro laboratorio.
Actualmente estamos probando el uso de una cuerda de plástico.
Ejemplo de aplicación con autoglide
