Trevaderos de guía Twisterchain

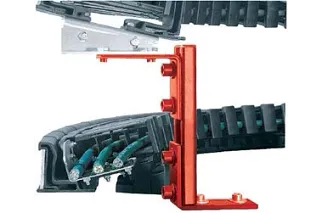

El montante inferior (en rojo) solo se requiere si el soporte para la carrera superior (desde un ángulo de rotación de 180°) no se puede montar en la máquina.
El abrevadero guía twisterchain
ofrece varias ventajas: Guia
- de cadena Desgaste minimizado en la cadena
- Suavidad óptima de marcha
- Ángulo de rotación posible hasta 400°
El diseño modular del conducto guía permite conectar diferentes cadenas, direcciones de movimiento y radios de flexión utilizando las mismas partes de la culeja. Si el radio de la cadena cambia, el abrevadero se puede adaptar simplemente sin comprar un abrevadero completamente nuevo. Puede seleccionar el sistema de cuencas guía adecuado para su aplicación en la siguiente tabla. Los números de pieza dados aquí son para el sistema de cuencas completo. Indique la serie twisterchain al realizar el pedido.

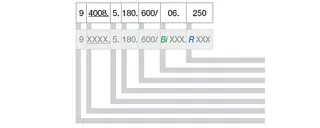

Ejemplo
de pedido_R_ - Radio de curvatura (por favor, agregue el valor apropiado)
Bi - Ancho interior (por favor, agregue el valor apropiado) Radio exterior
Ángulo de la cuela (Estándar 180°, 135°, 90°, 45°)
Versión del conducto (-5- con y -4- sin soporte inferior)
Serie seleccionada (2208, 2808, 3808 o 4008)
Cuello guía
| Número de parte | Radio exterior | Ángulo de rotación | Montaje de la artesa | Montaje de la artesa | Número de |
|---|---|---|---|---|---|
| Serie | AR [in] | [°] | Estándar | Con soporte inferior | Soporte |
| 2208 | - 11,81 | 45 - 100 | 92208-4-45-300/Bi.R | No requerido | 0 |
| 2208 | - 11,81 | > 100 - 180 | 92208-4-90-300/Bi.R | No requerido | 0 |
| 2208 | - 11,81 | > 180 - 270 | 92208-4-135-300/Bi.R* | 92208-5.135300/Bi.R | 1 |
| 2208 | - 11,81 | > 270 - 360 | 92208-4-180-300/Bi.R** | 92208-5.180.300/Bi.R | 2 |
| 2808/3808/4008 | - 17,72 | 45-100 | 9XXXX-4-45-400/BIR | No requerido | 0 |
| 2808/3808/4008 | - 17,72 | > 100 - 180 | 9XXXX-4-90-400/BIR | No requerido | 0 |
| 2808/3808/4008 | - 17,72 | > 180 - 270 | 9XXXX-4-135-400/bi.r* | 92208-5-135-400/Bi.R | 1 |
| 2808/3808/4008 | - 17,72 | > 270 - 360 | 9XXXX-4-180-400/bi.r** | 92208-5-180-400/Bi.R | 2 |
| 2808/3808/4008 | > 17,72- 21,65 | 45 - 100 | 9XXXX-4-45-500/BIR. | No requerido | 0 |
| 2808/3808/4008 | > 17,72- 21,65 | > 100 - 180 | 9XXXX-4-90-500/BIR. | No requerido | 0 |
| 2808/3808/4008 | > 17,72- 21,65 | > 180 - 270 | 9XXXX-4-135-500/bi.r* | 92208-5-135-500/Bi.R | 1 |
| 2808/3808/4008 | > 17,72- 21,65 | > 270 - 360 | 9XXXX-4-180-500/bi.r** | 92208-5-180-500/Bi.R | 2 |
| 2808/3808/4008 | > 21,65 - 25,59 | 45 - 100 | 9XXXX-4-45-600/BIR | No requerido | 0 |
| 2808/3808/4008 | > 21,65 - 25,59 | > 100 - 180 | 9XXXX-4-90-600/bir. | No requerido | 0 |
| 2808/3808/4008 | > 21,65 - 25,59 | > 180 - 270 | 9XXXX-4-135-600/bi.r* | 92208-5-135-600/Bi.R | 1 |
| 2808/3808/4008 | > 21,65 - 25,59 | > 270 - 360 | 9XXXX-4-180-600/bi.r** | 92208-5-180-600/Bi.R | 2 |
| 2808/3808/4008 | > 25,59 | > 360 | Pregúntanos, estaremos encantados de ayudarte |
Soporte para el recorrido superior (desde un ángulo de rotación de 180°)
El conducto guía debe montarse en el extremo fijo de la cadena giratoria, como lo muestra la plantilla de perforación. Se permiten las siguientes conexiones atornilladas:
- 4 • Ø 0.26 " - 0.28 " (6.6 - 7 mm)
- Montaje solo con pernos: 4 • Pernos M6
- Marcaciones:

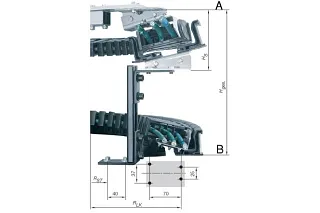

A = extremo móvil de borde inferior
B = Borde inferior extremo
fijo C =
Soporte de marcha superior D = Espacio libre requerido para la
cadena de torsión E = Eje giratorio
F = extremo fijo
G =
Soporte de marcha superior H = Espacio libre requerido para la cadena de torsión
I = Soporte de corrida superior I = Soporte de marcha superior
= J Eje rotatorio
K = Fijo final
Dimensiones de instalación
| Serie | RLK [in] | HS [in] | Htotal [in] para radio de curvatura | Número de parte | RST [in] |
|---|---|---|---|---|---|
| R055 R063 R075 R100 R125 R150 R175 R200 R250 R300 R400 | Trevadero de guía | ||||
| 2208... 300 | 10,43 | 5,12 | 7,68 8,31 9,25 11,22 13,19 15,16 - - - - - | 92208... 300 | 5,71 |
| 2808... 400 | 14,17 | 5,75 | - - - 11,42 13,39 15,35 17,32 19,29 23,23 - - - | 92808... 400 | 7,58 |
| 3808... 400 | 18,11 | 6,14 | - - - 11,81 13,78 15,75 - 19,69 23,62 - - - | 93808... 400 | 7,58 |
| 2808... 500 | 18,11 | 5,75 | - - - 11,81 13,78 15,75 17,72 16,69 23,62 - - - | 92808... 500 | 11,52 |
| 3808... 500 | 18,11 | 6,14 | - - - 12,20 14,17 16,14 - 20,08 24,02 - - | 93808... 500 | 11,52 |
| 2808... 600 | 22,05 | 5,75 | - - - 12,01 13,98 15,94 17,91 19,88 23,82 - - - | 92808... 600 | 15,45 |
| 3808... 600 | 22,05 | 6,14 | - - - 12,40 14,37 16,34 - 20,28 24,21 - - - | 93808... 600 | 15,45 |
| 4008... 650 | 24,02 | 6,93 | - - - - - 17,01 - 20,94 24,88 28,82 36,69 | 94008... 650 | 17,42 |
| 4008... 750 | 27,95 | 6,93 | - - - - - 17,01 - 20,94 24,88 28,82 36,69 | 94008... 750 | 21,36 |
