La correcta instalación de un cable es clave para obtener el máximo rendimiento y vida útil. Las pautas simples y fáciles de seguir pueden marcar la diferencia entre miles y millones de ciclos de vida útil. En esta guía, revise 7 reglas rápidas para la instalación adecuada del cable en su próxima aplicación

.

Antes de la instalación, muchos profesionales y fabricantes de cables afirmarán que es necesario permitir al menos 24 horas para que los cables estén “relajados” o “sacudidos”. El tiempo de relajación es un lujo en estos días: la mayoría de los ingenieros se enfrentan a plazos cada vez más ajustados, recursos reducidos y una multitud de responsabilidades diferentes. Nos relajamos para desestresarnos del trabajo agitado y la vida familiar. Del mismo modo, muchos fabricantes recomiendan que los cables se relajen para la instalación para liberar la tensión del almacenamiento en un carrete o carrete antes

de la instalación.

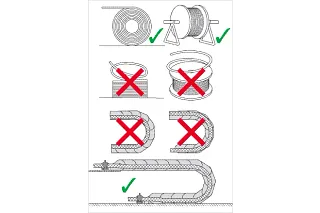

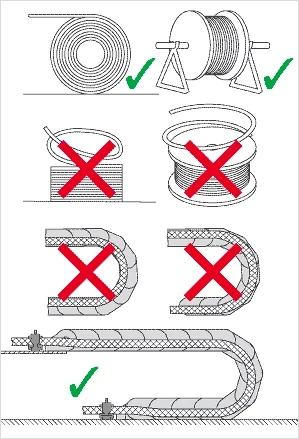

1. Desenrolle los cables correctamente: siempre permita que los carretes rueden mientras desenrolla los cables. No tire de los cables de la brida ni desenrosque de la parte superior del carrete. Esto puede causar tensiones innecesarias en los cables.
2. Verifique los materiales de la cubierta de diferentes cables; en algunos casos, diferentes materiales de la cubierta pueden pegarse entre sí y causar abrasión. Verifique si los materiales de la cubierta de sus cables están diseñados para su uso dentro de un portacables, o para su uso con los materiales de cubierta correspondientes. La abrasión de los materiales de la chaqueta a veces se puede prevenir con la separación interior

.3. Corte a la longitud adecuada y coloque directamente dentro del portacables. Asegúrese de que cada cable sea lo suficientemente largo para una conexión y un alivio de tensión adecuados (consulte la directriz #7). El tendido de cables es el método preferido para colocar dentro de un portacables, especialmente los cables que ya han sido aprovechados con conectores. Los cables también se pueden colocar cuidadosamente en la posición correcta en el portacables si es necesario. Evite que el cable se tuerce mientras se coloca en el transportador.

1. Asegúrese de que cada cable tenga espacio para moverse libremente durante el movimiento del portacables. Asegúrese de que cada cable tenga suficiente espacio para moverse mientras está en funcionamiento. Esto maximizará la vida útil y reducirá el riesgo de abrasión y otras fallas comunes del cable.(Obtenga más información sobre los modos comunes de falla del cable aquí)
2. Tómese el tiempo para asegurarse de que los cables descansen en el eje neutro del portacables, especialmente mientras opera en el radio de curvatura máximo del portador. Cuando el portador está doblado, no debe haber fuerzas de tracción ejercidas sobre el cable

.6. Si se están instalando cables/mangueras de diámetros variables, utilice estanterías interiores o separadores. Esto evitará enredos. Hay dos reglas fáciles de distribución de cables a seguir para ver si se necesita separación interior. El primero establece que si los diámetros de los cables, D1+D2 son mayores que 1.2 x la altura interior del portacables, no es necesaria separación entre los dos cables/mangueras. Si los diámetros de los cables D1+D2 son menores o iguales a la altura interior del portacables, use separadores verticales o estante horizontal para evitar el cruzado/abrasión. un material más resistente desgastará gradualmente la camisa más blanda, lo que provocará fallas.

1. Utilice el alivio de tensión en ambos extremos de los cables. Hay una serie de opciones de alivio de tensión, incluidos soportes de montaje, placas de envoltura de amarre, etc. El alivio de tensión adecuado mantiene la longitud del cable dentro del soporte fija en todo momento. En algunos casos, el alivio de tensión solo puede ser necesario en el extremo móvil del portacables.
