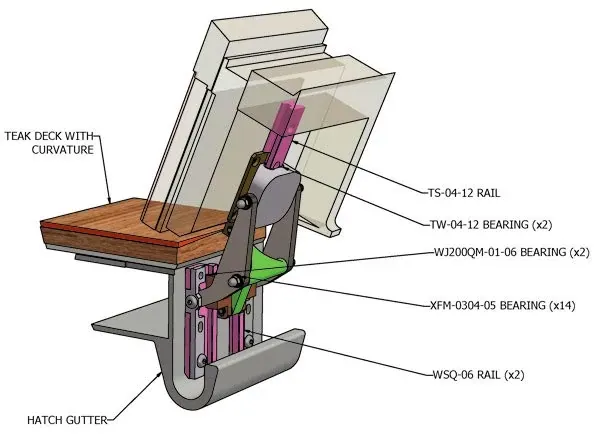

Una bisagra que se ajusta a la canaleta de la escotilla de cubierta en súper yates

La bisagra necesitaba ocultarse cuando estaba cerrada, pero la canalera requirió modificación para montarla. La solución fue una combinación de deslizamientos y múltiples puntos de pivote para permitir que la bisagra encajara en la canaleta. Las bisagras de tope de pivote único expuestas actualmente no pueden superar la curvatura de la cubierta mientras se abren. Las bisagras de acero inoxidable expuestas pueden tener caras resbaladizas cuando la cubierta está mojada y no se mezclan con el patrón de la cubierta de teca. La vida útil de los pivotes individuales es de 3-4 años. " Usando descargas de archivos CAD 3D del sitio web igus® y al repasar los datos de rendimiento de los diversos tipos de rodamientos y deslizamientos a un entorno de agua salada, seleccioné los rodamientos de polímero iglide® H, drylin® T y WSQ.

"

Paul EdmondsonDirector dePE Marine Designz
