Polvo, arena, calor y lluvia

Cadena energética para movimientos multiaxiales en planta fotovoltaica

El mercado de las plantas fotovoltaicas está en auge. Debido a la garantía de una luz solar prácticamente ilimitada, su aplicación especialmente en los países mediterráneos vale la pena. En un sistema de seguimiento pendiente de patente para plantas de energía solar medianas a grandes, un sistema de suministro de energía en movimiento multidimensional guía de manera segura las líneas de energía solar. Incluso si están expuestos a condiciones extremas de viento y clima, se garantiza un período de operación sin problemas mucho más allá del período de alimentación. La esperanza de vida útil de las plantas es mucho más de 25 años.

" Nuestro producto es único, " dice el ingeniero graduado (FH) Andreas Fleischmann, Director General de RWEnergy GmbH en Schwandorf. " Tenemos un punto de venta único en el mercado para nuestro sistema cercano al suelo para el seguimiento de un eje de hasta 36 kWp de potencia instalada por planta individual. " Las ventajas son obvias: Además de su baja vulnerabilidad al viento, la baja altura de instalación juega un papel esencial.

" En España, ahora las autoridades han aprendido mucho de los errores de construcción del pasado, " informa Andreas Fleischmann. " Con respecto al paisaje, se han vuelto muy sensibles. Los obstáculos para la aprobación de las obras de construcción son siempre altos. Tenemos una ventaja aquí porque nuestro seguimiento se encuentra por debajo de 6.56 pies. Hasta mediados de año, solo nosotros instalamos al menos 300 plantas en España. " Mientras tanto, el interés por el sistema de rastreo pendiente de patente 's:wheel' se ha extendido a los países vecinos de la región mediterránea.

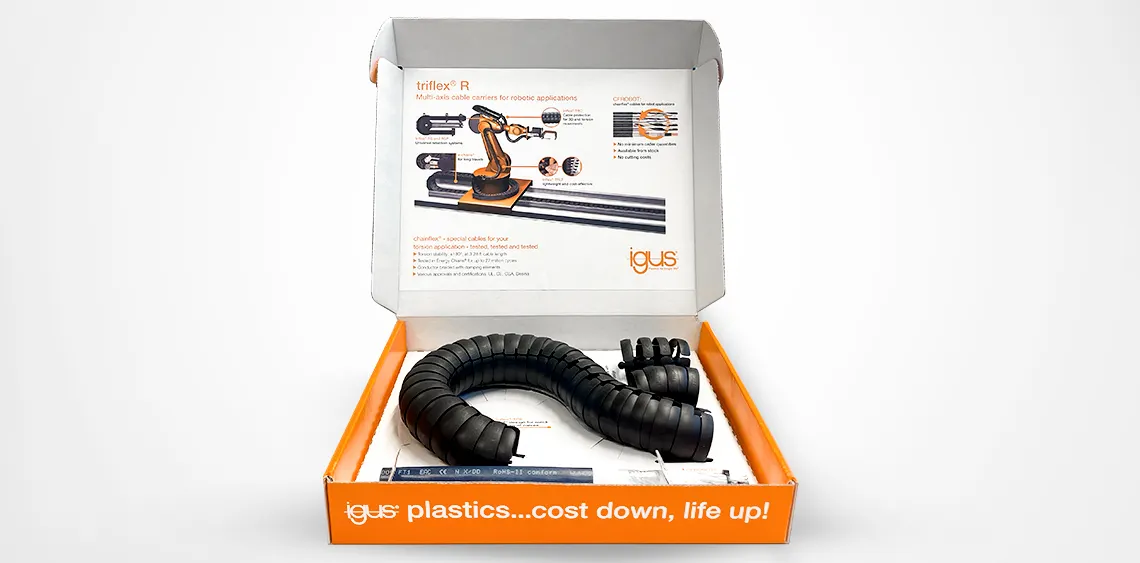

" triflex® R " cadena de energía exterior

El seguimiento se basa en componentes y principios de diseño empleados miles de veces en la industria automotriz. Básicamente es una estructura de acero móvil. El suministro de energía al mismo tiempo debe ser fácil de manejar, completamente insensible y por supuesto, económico. " Como la cadena energética se encuentra al aire libre en gran parte desprotegida, el polvo, la arena, la lluvia y el calor no deberían afectarla, " dice Dipl. Ing. (FH) Gerhard Dirscherl, Director de Desarrollo. " Entonces hay un mecanismo de giro al que debería hacer frente a largo plazo.

“

Los sistemas de suministro de energía triflex® R que se mueven multidimensionalmente en el modelo cerrado " TRC 70 " muestran sus fortalezas en las plantas fotovoltaicas. Fueron desarrollados especialmente por igus® GmbH, Colonia, para aplicaciones robóticas y demuestran su valía aquí en todas las plantas solares. También se utilizan los cojinetes lisos de polímero tribooptimizados de igus®. " Estamos tan seguros de nuestro sistema que ofrecemos una garantía de 25 años en combinación con un contrato de mantenimiento. Con ello, también brindamos la seguridad requerida para los fondos de inversión, " aclara Andreas

Fleischmann.

Energías renovables en alza La

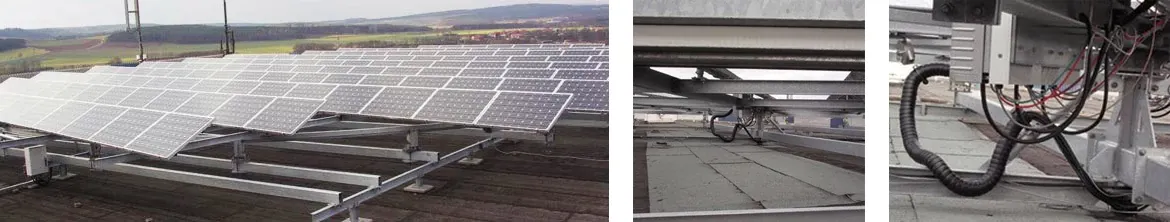

joven empresa, que pertenece al grupo de empresas Josef Rädlinger, se ha instalado en las instalaciones de una antigua central eléctrica. Ahí opera una instalación de pruebas en la azotea de un antiguo sitio para la desulfuración de gases de escape a una altura de 217 pies. Establecida en julio de 2006, la primera planta en España podría estar ya implementada en diciembre de 2006. Mientras tanto, cuatro proyectos con más de 300 plantas 's:wheel' se han implementado en toda España. Una planta consta de una rueda, cada una con un diámetro de 82 pies. Se monta sobre cimientos o clavijas. El sistema cercano a la tierra y, por lo tanto, insensible al viento, es adecuado para muchos tipos de módulos. Para una potencia instalada de 36 kWp, tiene mayores rendimientos hasta 30% que las plantas estacionarias

Mientras que la primera pequeña planta fotovoltaica con un total de 200 kWp de potencia instalada entró en funcionamiento en un viñedo español, la principal clientela objetivo es el sector de la construcción de centrales eléctricas. " Construimos plantas de tamaños 5 a 8 MW, lo que significa que los tamaños de parcela por sí solos deben ascender a 80,000 y 150,000 m², " dice Andreas Fleischmann. " En la actualidad aún no implementamos ningún requisito especial, pero aún trabajamos en el área de partes comunes. Sin embargo, ampliaremos aún más nuestra gama de productos para utilizar también laderas soleadas, por ejemplo.

La compañía mira al futuro con más que optimismo. Comenzó con tres personas, hoy la ubicación en Schwandorf y la sede en Cham ya emplea a más

de 300 personas.

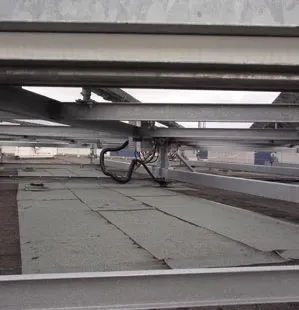

La energía solo se puede desmontar en el centro de rotación. Aquí, la cadena energética " triflex® R " es la que más se estresa. Mientras que la carcasa completa permanece rígida, la cadena energética realiza un movimiento radial con cada conmutación, por lo que a su debido tiempo se estresa cada vez más. Se mantiene en tracción en un punto con un tipo de equilibrador y entre otras cosas, no se desliza demasiado en el piso, si la planta vuelve a su posición inicial en la noche

Alta resistencia a la tracción del sistema de suministro de energía El sistema

de suministro de energía consta de 78 eslabones individuales y alcanza una longitud de aproximadamente 8.2 pies. " Debido al área pivotante segura, está un poco extendida, " Gerhard Dirscherl explica en retrospectiva. La alta resistencia a la tracción y estabilidad se obtienen mediante el llamado " principio de remolque ", que interconecta los elementos individuales de manera similar a un enganche de remolque. La movilidad requerida en todas las direcciones está asegurada por esta formación en forma de bola

" Como regla general suministramos la mecánica y el cliente contribuye al sistema eléctrico, " dice Andreas Fleischmann. " Pero si es necesario también emprendemos el componente eléctrico. En este caso, el tema Sistemas de suministro de energía preensamblados podría llegar a ser importante. Para nosotros, eso facilita la planeación, construcción, instalación y puesta en marcha de toda la planta. Pero hasta ahora nos hemos centrado puramente en el componente mecánico por razones de capacidad.

“

Los objetivos de RWEnergy están definidos. Toda la región mediterránea va a ser aprovechada poco a poco. El mercado de las energías renovables seguirá creciendo. " Ofrecemos un sistema confiable y de fácil mantenimiento. Una parte de ellos son los sistemas de suministro de energía que demuestran su valía al aire libre. En nuestra opinión, nada se interpone en el camino de su ulterior aplicación, " Andreas Fleischmann

hace un balance.

El sol sale por el este.

se establece en el occidente. Todo niño aprende eso en la escuela. En este caso, es un curso exacto del sol de 180°. " Pero esto no es del todo correcto ", dice Gerhard Dirscherl. " Depende de la temporada. En la ubicación Schwandorf, por ejemplo, en junio tenemos un curso máximo del sol de 240° en azimuth. En el movimiento vertical, la elevación, llegamos a un máximo de 60°. Ambos movimientos conducen a más rendimiento en las plantas efectivamente, pero no pagan los costos adicionales, para que por regla general no movamos el segundo eje.

“

Los sistemas de seguimiento de un eje pueden pivote hasta un máximo de 270°. " Por día tenemos cerca de 25 conmutaciones. La cadena energética se mueve a una velocidad muy baja. Las líneas solares que conducen la energía de los módulos solares están protegidas y guiadas de manera segura en ellas. Dependiendo de cómo esté conectada la planta, se trata de líneas eléctricas de CA o solar o CC, " Gerhard Dirscherl

explica el sistema.
