Autoportante sobre un recorrido de 28 m: cadena energética para fresadora de Deckel Maho

Problema

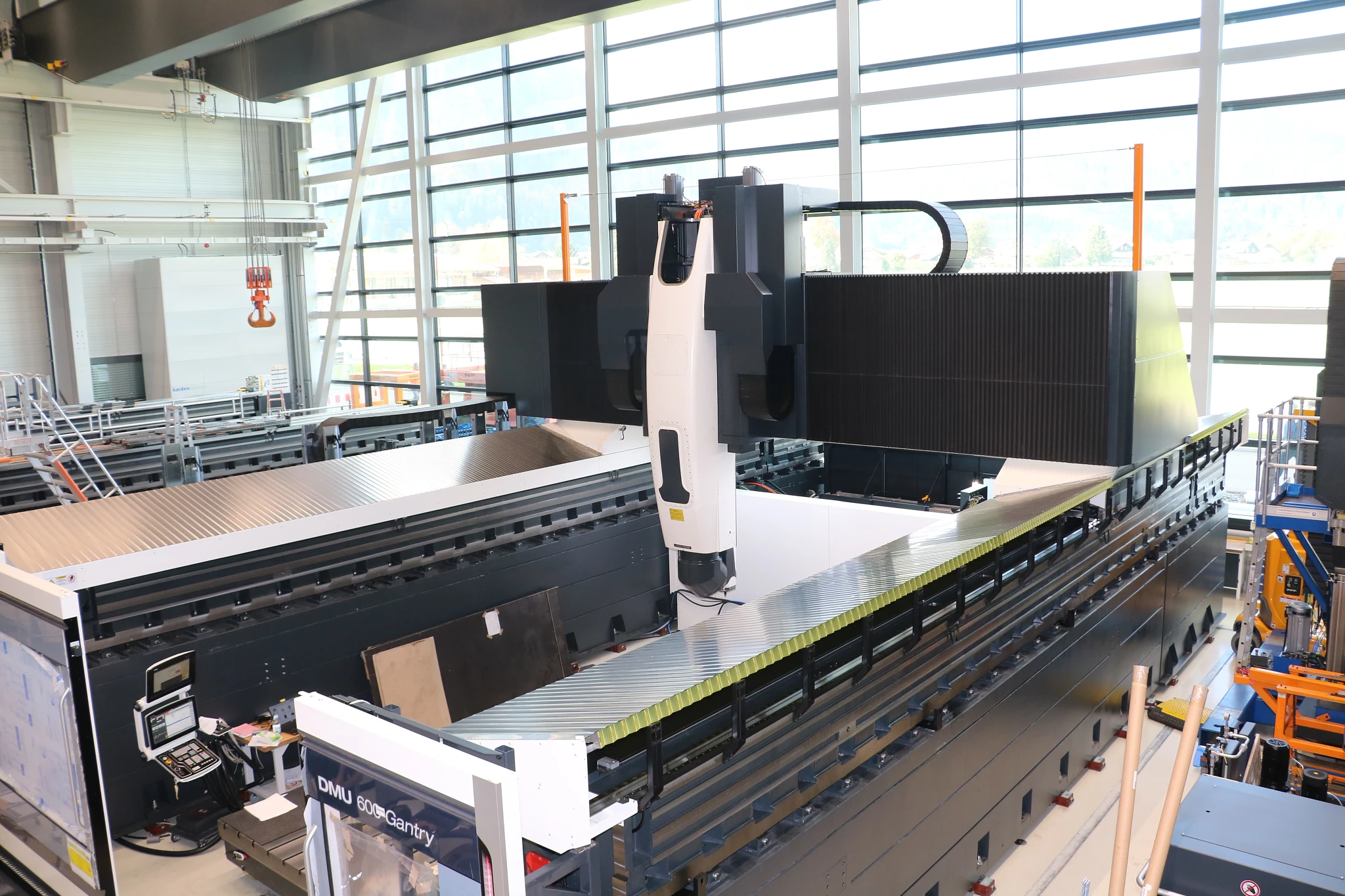

El fabricante de la máquina DECKEL MAHO Pfronten se está enfocando en la máxima modularidad con este centro de mecanizado: Se dice que el moderno centro de mecanizado de 5 ejes DMU 600 Pórtry para fresar piezas de trabajo es fácil de convertir para diferentes longitudes de mecanizado. El recorrido X de la máquina (o la cadena energética) es de 6 metros de serie y debe poder ampliarse hasta 28 m de acuerdo a los requerimientos del cliente. Esto significa que también se pueden procesar piezas XXL. Para llevar a cabo el mecanizado de alta precisión, las precisiones de posicionamiento de los ejes lineales están muy por debajo de 10 μm. También se le dio gran importancia en el diseño de la máquina a una alta velocidad de desplazamiento de 45 m/min y una aceleración de 3 m/s² del travesaño de la máquina de 50-t. Fue precisamente para estos requerimientos que se tuvo que encontrar un enrutamiento adecuado de las líneas y mangueras. Debido a su alto peso, se tuvo que asegurar que la cadena energética no se conmoviera. Un soporte clásico, estático o una aplicación deslizante de la cadena estaban fuera de discusión por razones técnicas.

Solución

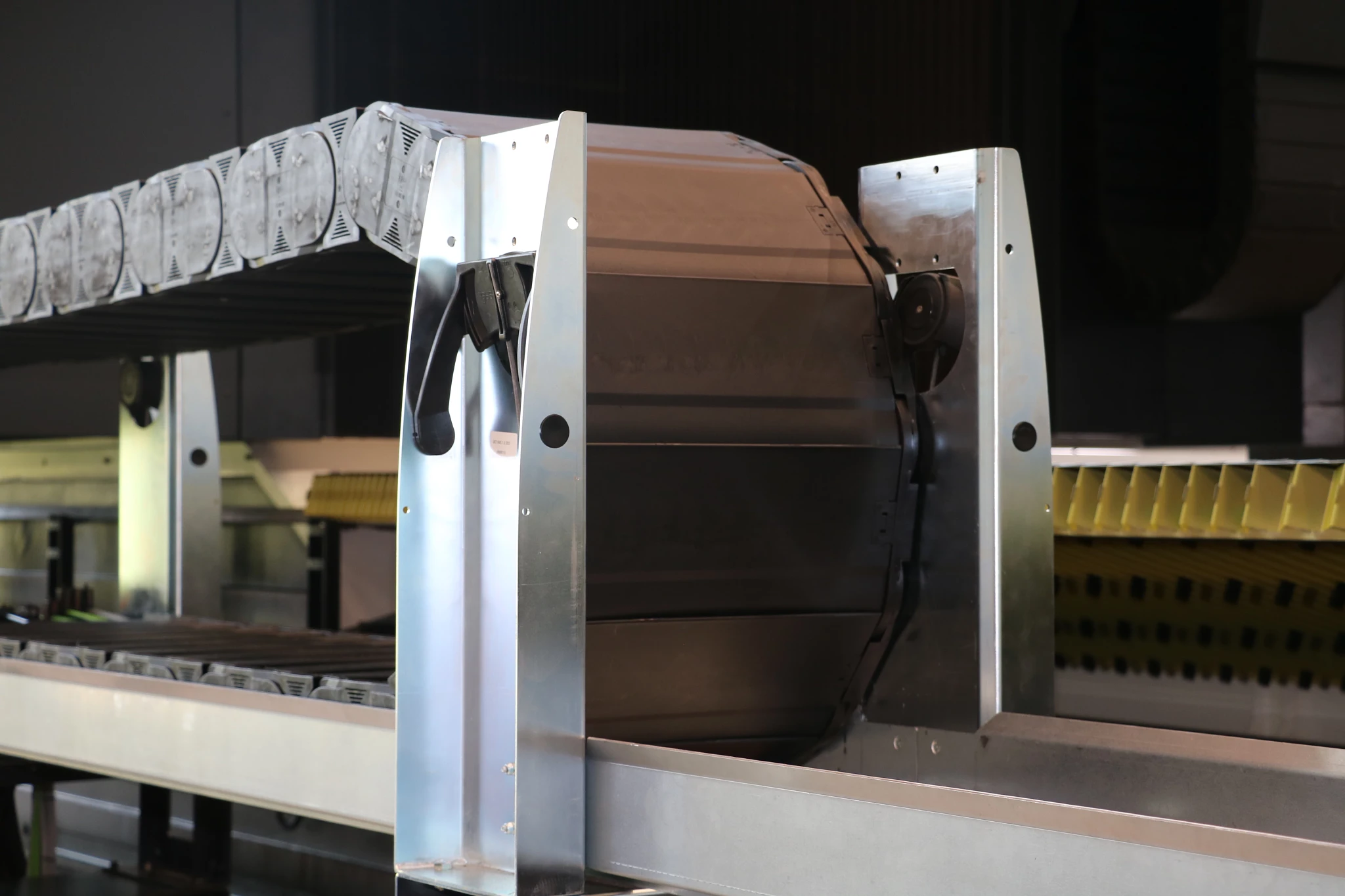

Dispuesta horizontalmente junto a la máquina en lo alto del gabinete de control, una cadena de energía guidelok ha demostrado hoy su eficacia para la guía segura de mangueras y cables pesados. En este caso, varios soportes en diferentes posiciones de la cadena sujetan el recorrido superior hacia arriba y se evita el deslizamiento de la parte superior de la cadena en el recorrido inferior. Lo más destacado del sistema de soporte: Al final de los soportes, que sujetan el tramos superior de la cadena hacia arriba, hay asientos enrollables que se pliegan en cuanto el radio de la cadena los pasa. Cuando la cadena regresa, los soportes se vuelven a conectar y apoyan la guía del cable. Gracias a esta flexibilidad, incluso distancias de recorrido de hasta 50 m se pueden realizar de manera autoportante

.

Dado que dos de esas cadenas de energía se han dispuesto en direcciones opuestas (contrariamente a la alternativa de las cadenas entrelazadas), los cables y las mangueras conducen desde la misma posición a ambas guías. Y esto incluso si la distancia de recorrido y por lo tanto la longitud de la cadena se incrementa de acuerdo a los requerimientos del cliente. Esto evita los cambios que requieren mucho tiempo para diferentes variantes de máquina y reduce el

esfuerzo de ensamblaje.

Además de eso, la cadena energética está diseñada para altas velocidades y aceleraciones, una larga vida útil y una instalación sencilla y rápida.
