Cadenas de energía y cables para almacenamiento de información y recuperación a prueba de fallas de viastore

Sistemas de almacenamiento automatizados y altamente flexibles con cables especiales chainflex y cadenas electrónicas

La importancia de la intralogística está aumentando en todo el mundo. Los proveedores de sistemas como Viastore Systems planifican e implementan sistemas de almacenamiento automático, desde almacenes de piezas pequeñas hasta almacenes de palets y almacenes de transporte, incluidas las máquinas de almacenamiento y recuperación (SRM). Tienen que trabajar de manera rápida y flexible para poder reaccionar a los cambios en los ciclos de pedido y las cantidades. Además, los usuarios exigen sistemas a prueba de fallas para evitar tiempos de parada no planificados. Viastore confía en los cables flexibles chainflex de igus para suministrar energía y datos a sus máquinas de almacenamiento y recuperación

Perfil Usuario Reportar

Qué se necesitaba: cadenas de energía, cables chainflex
Requisitos: Seguridad en caso de movimientos rápidos de elevación y vibraciones, resistencia a congelamiento profundo
Industria: Ingeniería mecánica, almacenes de piezas pequeñas y máquinas de almacenamiento y recuperación (RGBs)
Éxito para el cliente: Ahorro en enormes costos de proceso y al mismo tiempo minimización de riesgos, ya que los componentes funcionan perfectamente, soluciones confiables y duraderas que aseguran alta disponibilidad de el sistema y mantener bajos los costos de mantenimiento

Póngase en contacto con un experto

Problema

Dentro de la intralogística, los proveedores organizan los flujos internos de materiales utilizando sistemas técnicos y soluciones de software. Un componente fundamental de esto son las máquinas automáticas de almacenamiento y recuperación (SRM), que mueven mercancías y las almacenan dentro y fuera de los compartimentos de los racks altos.
Desde 1970, la empresa Viastore, con sede en Stuttgart, desarrolla y produce máquinas de almacenamiento y recuperación para todo tipo de almacenes, en todos los tamaños y clases de velocidad, y diferencia entre tres tipos básicos según la velocidad de desplazamiento y la carga útil. El sistema más pequeño, " Viaspeed ", ha sido especialmente diseñado para envases y cartones de plástico y para una carga útil de hasta 50 kg. Con una velocidad de desplazamiento de 6 m/s y una aceleración de 3 m/s², es altamente dinámico. El apilador " Viaspeed XL ", por otro lado, puede acomodar cargas de hasta 300 kilogramos y transporta contenedores y bandejas. Tiene una velocidad de desplazamiento de hasta 5 m/s y acelera verticalmente en 2 m/s2. El sistema aún se puede usar a temperaturas de menos 40 grados Celsius a más 45 grados Celsius. Por último, la máquina de almacenamiento y recuperación más potente, Viapal, eleva paletas, cajas enrejadas y otras cargas de hasta tres tonos. El accionamiento de desplazamiento dinámico hace posible una velocidad de desplazamiento de 3 m/s y una aceleración vertical de 1.5 m/s2.
Estas prestaciones muestran que las exigencias en los sistemas son muy altas para todos los RGBs, ya sean pequeños o grandes. Viastore ofrece soluciones que son particularmente dinámicas y flexibles y permiten una mayor carga y almacenamiento de información con el creciente número de artículos y pedidos. Los operadores de almacén esperan que las soluciones automatizadas se adapten a los procesos de pedidos y respondan más rápidamente a los períodos pico. También exigen soluciones confiables y duraderas que aseguren una alta disponibilidad de la planta y mantengan bajos los costos de mantenimiento. En este contexto, es crucial que todos los componentes de los dispositivos, como la solución de suministro de energía, funcionen con confianza bajo este perfil de alto requerimiento y solo en raras ocasiones o nunca necesitan ser mantenidos

Más información sobre las cadenas electrónicas

Solución

Hoy en día, estos requerimientos se cumplen con las cadenas de energía poliméricas libres de mantenimiento y los cables chainflex de igus. Se montan en el polipasto en el mástil de las máquinas de almacenamiento y recuperación y suministran energía y datos a los sistemas como un cordón umbilical. Sobre todo, los movimientos de elevación rápida y las vibraciones a altas alturas del dispositivo o a altas velocidades de desplazamiento representan una carga extremadamente alta en los cables. Las tuberías convencionales a menudo pueden formar acorchos, lo que puede conducir a un núcleo roto.
Por esta razón, igus comenzó a desarrollar cables especiales bajo la marca chainflex para uso dinámico en cadenas energéticas ya en 1989. Una característica especial es su estructura específica de trenzado de paquetes. En este caso, los alambres no se trenzan en capas alrededor del centro de la línea, sino que se trenzan juntos en tres, cuatro o cinco alambres, que luego se vuelven a encadenar juntos para formar un trenzado total de los haces. Además, las chaquetas interiores extruidas con fuelle llenan los espacios entre los alambres. El efecto: El trenzado no puede torcerse abrirse y cada cable se mueve por igual en el radio interior y exterior durante el movimiento en la cadena de energía. El estiramiento y la compresión unilaterales, que a menudo provocan roturas de cables o acorchos, son cosa del pasado. Pero los cables resistentes a la temperatura también son importantes para Viastore para su uso en almacenes de congelación profunda. Tienen que soportar pequeños radios de flexión y millones de golpes a temperaturas muy bajas. No sólo el principio de diseño, sino también los materiales utilizados califican los cables para su uso continuo en esta aplicación. Por ejemplo, en condiciones ambientales particularmente frías, se utilizan cables con materiales de revestimiento exterior de TPE altamente flexibles en frío especialmente desarrollados. Pero la gran cantidad de tipos de cable en la gama igus también era importante para el cliente. Viastore puede planificar de manera flexible 1,244 cables chainflex, desde cables de control y servo hasta cables de motor y robot hasta cables de bus, codificador y fibra

óptica.

Más información sobre los cables chainflex

" Necesitamos saber cuánto dura la vida útil esperada de los cables chainflex para poder planificar de manera confiable los ciclos de reemplazo. Los tiempos de parada no planificados del sistema no deben ocurrir bajo ninguna circunstancia. Por ello, queremos poder hacer declaraciones a nuestros clientes sobre la durabilidad de todos los componentes instalados en nuestras grúas apiladoras.

Friedbert Dannenhauer

Subjefe de Diseño en Viastore, sobre la relevancia del cálculo de la vida útil en línea de igus

El cálculo de la vida útil hace que el mantenimiento sea planificable

igus otorga una garantía de tres años en los cables chainflex. La empresa puede ofrecer esta seguridad porque prueba todas las líneas en condiciones reales. Los resultados de la prueba fluyen hacia una base de datos, en base a la cual se calcula la vida útil esperada de los productos, que cada usuario también puede calcular él mismo en la página principal de igus para ahorrar tiempo. La base para la es la base de datos igus, que ha crecido a lo largo de décadas, en la que se almacenan los resultados de miles de pruebas del laboratorio de pruebas así como décadas de experiencia en el desarrollo y producción de cables chainflex. Sobre esta base, la herramienta en línea calcula la vida útil esperada del cable chainflex. Otto Funk, Jefe de Diseño de Viastore Systems, enfatiza por qué esto es tan importante: " Necesitamos saber qué tan larga es la vida útil esperada de los cables chainflex para poder planificar de manera confiable los ciclos de reemplazo. Los tiempos de parada no planificados del sistema no deben ocurrir bajo ninguna circunstancia. Es por eso que queremos poder hacer declaraciones a nuestros clientes sobre la durabilidad de todos los componentes instalados en nuestras grúas apiladoras, " dice Friedbert Dannenhauer, Subdirector de Diseño de Viastore Systems. igus ha desarrollado una variedad de otras herramientas en línea para que sea más fácil para el integrador de sistemas seleccionar los productos adecuados, configurarlos y ordenarlos. Dichos servicios adicionales ayudan a ahorrar tiempo y a reducir costos. Los responsables de Viastore también lo agradecen. Friedbert Dannenhauer y Otto Funk no solo están satisfechos con los cables chainflex de igus, sino también con el servicio. " La asesoría de igus y la cooperación a lo largo de todo el curso del proyecto es realmente muy buena. La idea de asociación siempre está en primer plano, " concluye Friedbert Dannenhauer

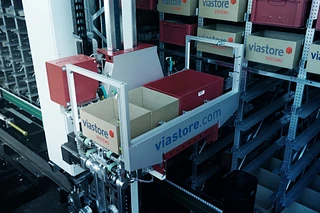

Las cadenas eléctricas y los cables chainflex libres de mantenimiento de igus se montan en el polipasto en el mástil de las máquinas de almacenamiento y recuperación Viastore y suministran energía y datos a los sistemas.
