Guía de cables compacta para el cabezal de fresado de una máquina herramienta

• Lo que se necesitaba: cadenas electrónicas de las series B15i y B17®
• Requisitos: Orientación de un gran número de cables en los espacios más estrechos y en altas aceleraciones de travesía
• Industria: Fabricación de máquinas-herramienta, Centros de fresado CNC
• Éxito para el cliente: dos cadenas electrónicas entrelazadas modificadas para permitir un radio de curvatura inverso utilizan perfectamente el espacio de instalación disponible y guían todos los cables de manera segura.

Chiron-Werke GmbH es un fabricante de centros de mecanizado controlados por CNC. En uno de estos centros de máquinas, el cabezal giratorio gira más de 90° alrededor de la pieza de trabajo en producción. Esto permite un mecanizado más rápido de la pieza de trabajo y una reducción de costos ya que un solo centro de mecanizado está manejando múltiples funciones.

El desafío en esta aplicación fue enrutar una gran cantidad de cables al cabezal de fresado dentro de un espacio de instalación extremadamente confinado mientras se acomodaban altas cargas dinámicas, incluyendo velocidades de rotación de aproximadamente 540° por segundo y alrededor de 90 movimientos por minuto. La solución tenía que maximizar el espacio de instalación disponible sin comprometer la vida útil del sistema de administración de cables ni de los cables.

Adicionalmente, ambos portacables necesitaban incorporar múltiples eslabones capaces de doblar hacia atrás.

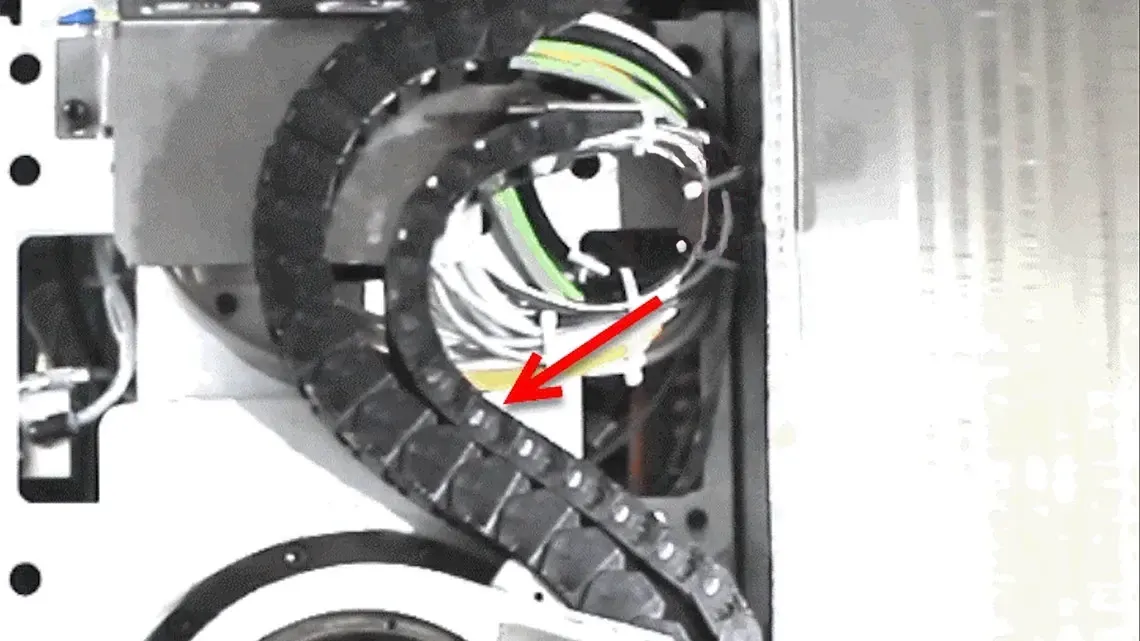

El fabricante de la máquina optó por una solución e-igus e-chain. Con base en todos los parámetros mecánicos, la mejor opción técnica de enrutamiento de cables para el perfil de requerimiento consistió en mini e-chains serie B15i y B17 E2, anidadas dentro unas de otras. El B15i que se ejecuta en el interior va acompañado de la cadena electrónica B17 un poco más grande en el exterior. Debido al estrecho espacio de instalación y al movimiento pivotante requerido, los eslabones individuales de la cadena fueron retrabajados y provistos de un radio de curvatura inverso.

La conexión en el extremo móvil, una solución especial también tuvo que diseñarse para fijar ambas cadenas electrónicas al extremo móvil simultáneamente. Un conector especial se utilizó en la aplicación hoy para este propósito. Las cadenas electrónicas compactas fueron capaces de acomodar el espacio de instalación particularmente reducido en la aplicación. Al mismo tiempo, guían de manera segura todos los cables del sistema, incluso a velocidades de desplazamiento altas y rápidas.
