drylin® W - Notas de diseño

Reduzca los errores de desalineación con los cojinetes flotantes: solo es necesario para rieles individuales

.

Las guías lineales de perfil cuadrado drylin® WQ son útiles como rodamientos flotantes que compensan los errores de desalineación en todas las direcciones (+-1 mm) entre los rieles. Esto incluye la interferencia, que de otra manera solo se puede prevenir mediante una alineación paralela que consume mucho tiempo

.

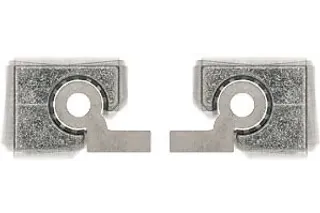

Aunque drylin® W es un sistema de rieles de perfil, puede compensar los errores de rotación alrededor del eje x. Un ángulo de +/- 7° es posible. Esto elimina eficazmente los problemas que se sabe que ocurren cuando se ajusta a la chapa metálica.

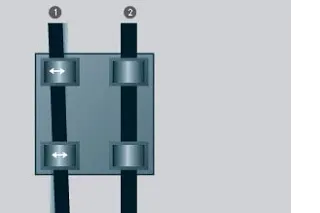

Cuando se utilizan sistemas con dos rieles paralelos, un lado debe designarse como el riel “fijo” y el lado opuesto como el carril “flotante”.

¿Por qué utilizar cojinetes flotantes?

- promueve un rendimiento de deslizamiento suave y maximiza la vida útil

del rodamiento - evita la unión causada por errores de paralelismo y desalineación -

disminuye la fuerza de accionamiento y el desgaste necesarios al minimizar las fuerzas de fricción -

mejora la precisión del sistema durante la vida útil de los rodamientos -

reduce el tiempo de montaje y

el costoRodamientos fijos El riel de rodamiento“fijo” debe colocarse más cerca de la fuerza motriz. Este riel determinará la precisión del sistema; ningún sistema debe contener más de dos cojinetes “fijos”.

Cojinetes flotantes/autoalineables
El riel “flotante” debe ser el carril ubicado más alejado de la fuerza motriz. Es actuar únicamente como una guía, y compensará cualquier desalineación o error en el sistema asegurando una funcionalidad adecuada.

Superficies de montaje
Las superficies de montaje para rieles y cojinetes deben tener una superficie muy plana (por ejemplo, superficie fresada) para mejorar el rendimiento. Las variaciones en estas superficies pueden compensarse mediante el uso de cojinetes flotantes.

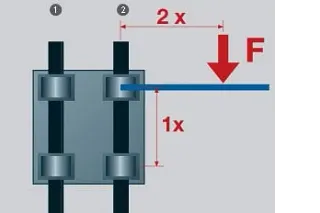

Cuando se utilizan cojinetes lineales drylin® libres de mantenimiento, es importante asegurarse de que las fuerzas de actuación sigan la Regla 2:1 (ver dibujo). Si la carga o la fuerza de accionamiento (F) es mayor que el doble de la longitud del rodamiento (1X), entonces puede producirse una unión o un movimiento interrumpido.

Si no se puede cambiar la ubicación de la fuerza motriz, simplemente aumente la distancia entre los cojinetes, o cree un contrapeso para mover el centro de gravedad hacia atrás dentro de la relación 2 a 1.
