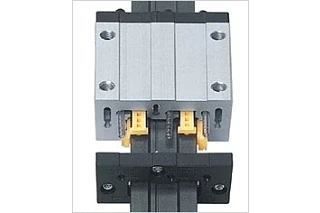

DryLin® T - Datos técnicos
| Barra de deslizamiento | |
|---|---|
| Material | Aluminio, perfil extruido |
| Materiales | AlMGSI 0,5 |
| Revestimiento | Aluminio anodizado duro, 50 µm |
| Dureza superficial | 500 CV |
| Carro de deslizamiento | |
| Cuerpo base | Aluminio, perfil extruido |
| Materiales | AlMGSI 0,5 |
| Revestimiento | Aluminio anodizado, E6/EV1 |
| Elementos deslizantes | Material de rodamiento libre de mantenimiento iglide® J |
| Tornillos y muelles | Acero Inoxidable |
| Tapa | Plástico (TW-01/TWA-01), Acero (TW-02) |
| Max. velocidad | 49 f/s |
| Rango de temperatura | -40 °F a +194 °F |
| Tabla 10: DryLin® — Datos técnicos |

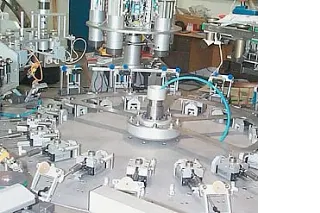

DryLin® T en aplicación en la industria del embalaje
Características especiales
- Con baja inercia de masa y la exclusión de componentes rodantes, se alcanzan altas aceleraciones y, a corto plazo, velocidades extremas de hasta 98 pies/s. Los sistemas de guía lineal DryLin®
- T funcionan en seco y, por lo tanto, son insensibles a la suciedad. Las partículas de suciedad no pueden incrustarse en los lubricantes.
- Particularmente adecuado para su uso en alimentos, medicinas y tecnologías de sala limpia debido a la ausencia de lubricantes en el medio ambiente.
- La resistencia a la corrosión hace que los sistemas de guía lineal DryLin® T sean adecuados para aplicaciones subacuáticas
- Limpieza a alta presión
- Sin problemas Baja vibración y muy bajo ruido
- El emparejamiento de los socios deslizantes anodizados de aluminio e iglide® J tiene un par de ruptura particularmente bajo
- DryLin® T es combinable y reemplazable con guías lineales de bolas estándar
- Tenga en cuenta que se refiere a una superficie técnica. Las variaciones ópticas de color no se pueden evitar dependiendo del grosor de la capa.
DryLin® T - Capacidad de carga estática permitida
| Tipo | C0 AÑOS [kN] | C0 (-Y) [kN] | C0Z [kN] | M0X [Nm] | MM0Y [Nm] | M0Z [Nm] |
|---|---|---|---|---|---|---|
| 04-07 | 0,2 | 0,2 | 0,1 | 1,2 | 0,6 | 0,6 |
| 04-09 | 0,48 | 0,48 | 0,24 | 3,4 | 1,8 | 1,8 |
| 04-12 | 0,96 | 0,96 | 0,48 | 9,2 | 4,4 | 4,4 |
| 04-15 | 1,4 | 1,4 | 0,7 | 17 | 8 | 8 |
| 01-15 | 4 | 4 | 2 | 32 | 25 | 25 |
| 01-20 | 7,4 | 7,4 | 3,7 | 85 | 45 | 45 |
| 01-25 | 10 | 10 | 5 | 125 | 65 | 65 |
| 01-30 | 14 | 14 | 7 | 200 | 100 | 100 |
| Tabla 02: DryLin® - Capacidad de carga permitida, estática |
X = Velocidad v [m/s]
Y = Carga F [N]
A = y- dirección
B = dirección z-
Fig. 02: DryLin® T — Capacidad de carga permitida, dinámica
