e-cord sistema de guía micro modular para cables < 3mm

Movimiento tridimensional con requisitos bajos de altura de instalación

Enrutamiento seguro y flexible de las mangueras más pequeñas < Ø 1 mm es la descripción funcional del innovador sistema de suministro de energía micro igus e-cord. El micro e-cord flexible se puede ensamblar de forma modular y así adaptarse al movimiento en la máquina. Los radios predefinidos evitan que las mangueras se doblen y aseguran un funcionamiento sin problemas sin tiempo de

inactividad de la máquina.

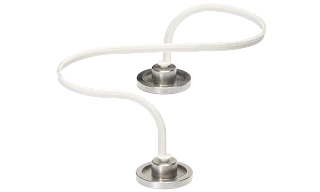

e-cord

El tubo capilar real es solo del tamaño de la aguja de una jeringa. Para que el oído capilar se mueva dinámicamente de forma permanente, no debe doblarse en un radio de menos de 45mm. Para ello se desarrolló el micro e-cord. El tubo capilar se coloca primero en un tubo y este tubo luego se sujeta al soporte. El sistema flexible ahora permite movimientos en varios ejes y el radio de 45mm se da en todas partes.

  • Enrutamiento seguro de las mangueras más pequeñas
  • Se pueden montar modularmente y así adaptarse al movimiento en la máquina
  • Los radios predefinidos evitan que las mangueras se doblen
Póngase en contacto con un experto
e-cord
e-cord

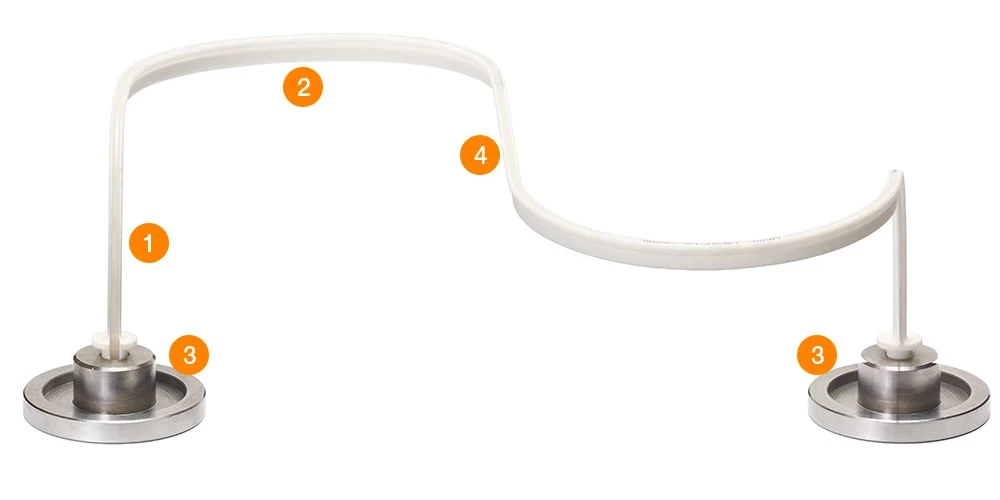

1) Conector
2) Elemento de arco R
3) Adaptación a pipetas
4) Espaciador recto

e-cord
e-cord

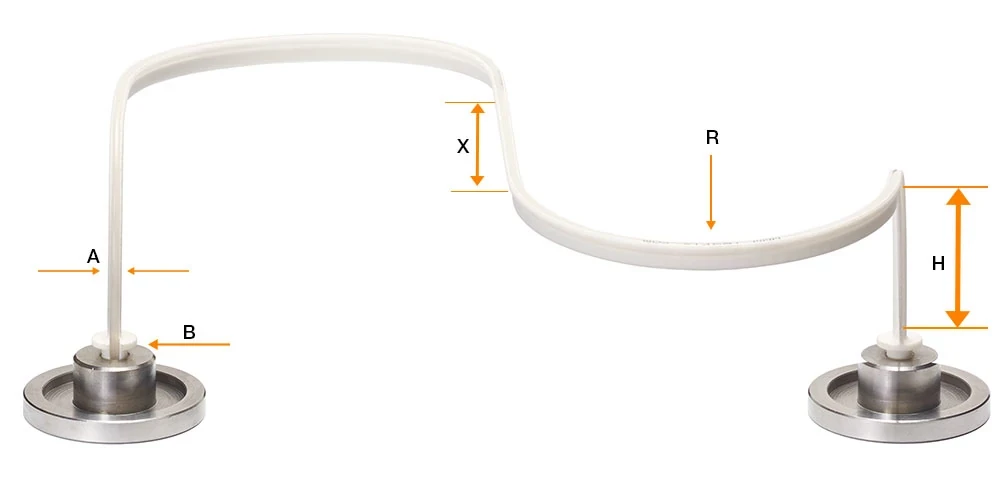

A) Función de enganchado 3 mm
X) Min. 30 mm, dependiendo del recorrido
R) Elemento de arco > = 45
H) 70 mm
