Brazo robótico robolink® de 4 o 5 ejes con o sin sistema de control integrado: RL-DP

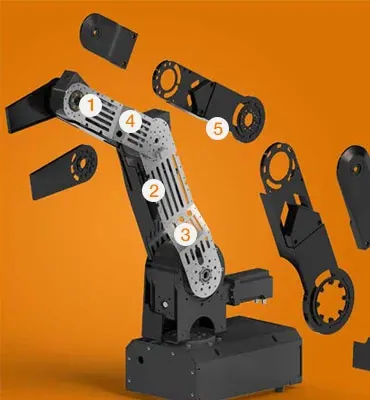

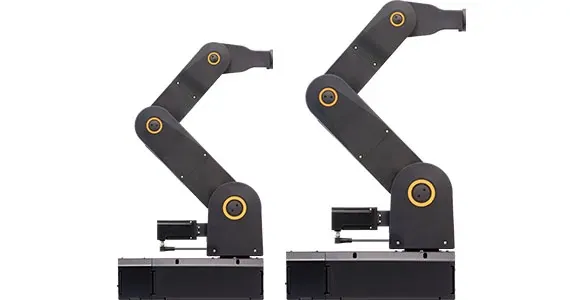

robolink® DP es un brazo robótico de 4 o 5 ejes que se puede diseñar con un sistema de control integrado. Tiene una carga útil de hasta 30N, tiempos de ciclo desde 6 segundos, y puede alcanzar hasta 790mm. robolink® DP está disponible en 2 tamaños y tiene un soporte de rodamiento optimizado para cada eje para menor contragolpe. Los codificadores de motor y los codificadores de accionamiento están disponibles bajo petición
.
Fichas TécnicasVersión DC
Robolink_DC_VERSION_DINA5.pdf
Versión DP
Robolink_DP_VERSION_DINA5.pdf
Información técnica:
Versión
grande Versión pequeña 4 DOF* 5 DOF* 4 DOF* 5 DOF* Tipo RL-DP RL-DP RL-DP Voltaje de funcionamiento[VDC]24 24 24 24 Potencia nominal (a plena carga) [W]120 120 120 Carga útil máxima (incl. pinza) [N]30 30 10 10 Peso (sin fuente de alimentación, ext. Pantalla
[kg]
13
15
10
12
Alcance
[mm]
710
790
600
680
Precisión (precisión WDH)
[mm]
±0.5 ±0.5 ±0.5
±0.5
Velocidad máxima (TCP)
[mm/s]
100 100 100
100
*DOF: Grado de libertad
Ocho versiones de robolink® RL-DP disponibles
Versión pequeña — 4DOF* o 5 DOF* Versión
pequeña
4 DOF*
5 DOF*
Parte No.
RL-DP-RBT-3322[Wakoadd artnr="RL-DP-RBT-3322" vs="2" text="Request"]
RL-DP-RBT-3322S [Wakoadd artnr="RL-DP-RBT-3322S" vs="2" text="Request"]
Alcance
600 mm
680 mm
Carga útil
10 N
10 N
Versión grande - 4 DOF o 5 DOF
Versión grande
4 DOF*
5 DOF*
Parte No.
RL-DP-RBT-5532 [Wakoadd artnr="RL-DP-RBT-5532" vs="2" text="Request"]
RL-DP-RBT-5532S [Wakoadd artnr="RL-DP-RBT-5532S" vs="2" text="Request"]
Alcance
710 mm
790 mm
Carga útil
30 N
30 N
Todos con sistema de control integrado
Gran versión
4 DOF*
5 DOF*
Versión pequeña
Parte No.
RL-DPI-RBT-3322 [Wakoadd artnr="RL-DPI-RBT-3322" vs="2" text="Request"]
RL-DPI-RBT-3322S [Wakoadd artnr="RL-DPI-RBT-3322S" vs="2" text="Request"]
Versión grande
Parte No.
RL-DPI-RBT-5532 [Wakoadd artnr="RL-DPI-RBT-5532" vs="2" text="Request"]
RL-DPI-RBT-5532S [Wakoadd artnr="RL-DPI-RBT-5532S" vs="2" text="Request"]
