Sistemas de llenado en la industria farmacéutica

• Lo que se necesitaba: indefinido
• Requisitos: altas cargas de movimiento estresaron los cables y provocaron rupturas de cables. La tarea consistía en hacer que el sistema de manejo fuera operacionalmente seguro y también actualizarlo visualmente. Se debe incluir el número de cables eléctricos y neumáticos que cuelgan de forma libre

.* Industria: tecnología médica, farmacéuticos

• Éxito para el cliente: el triflex R guía los innumerables cables eléctricos y neumáticos de manera segura y compacta. Debido al diseño redondo, el sistema de suministro de energía se desliza sobre el contorno exterior del robot y no puede quedar atrapado o atascado. Los radios de curvatura mínimos definidos también extienden significativamente la vida útil.

La

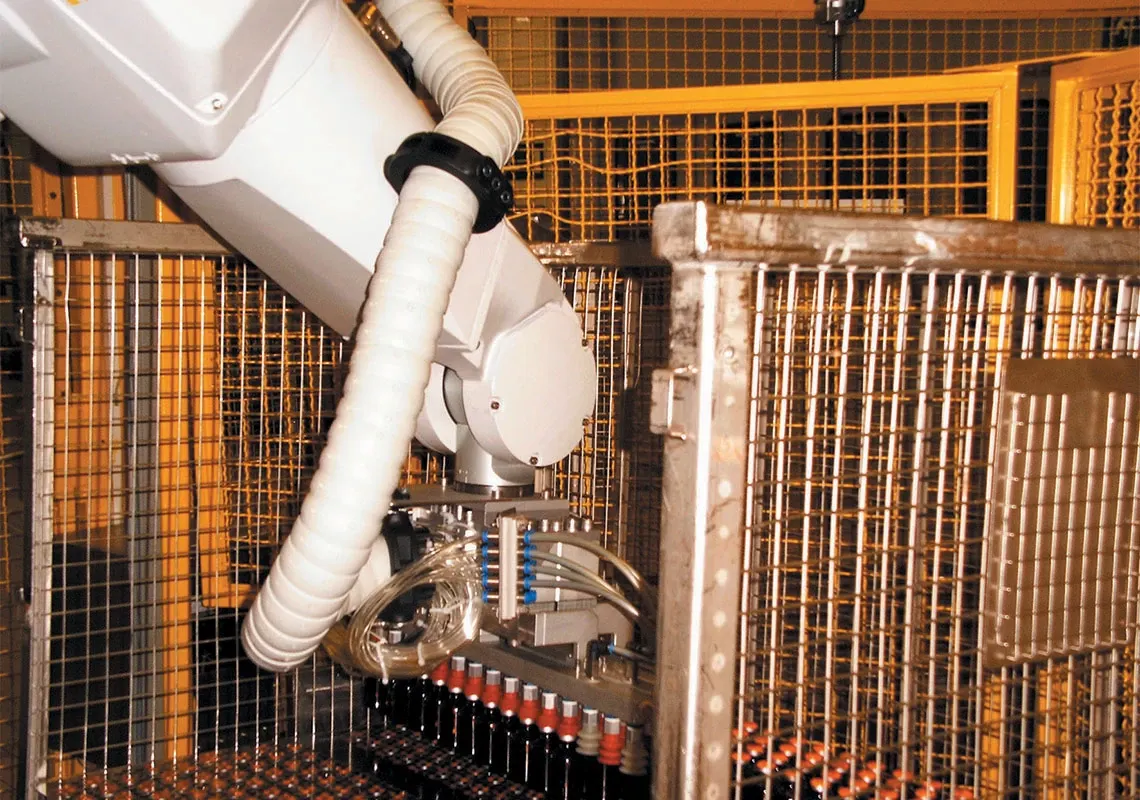

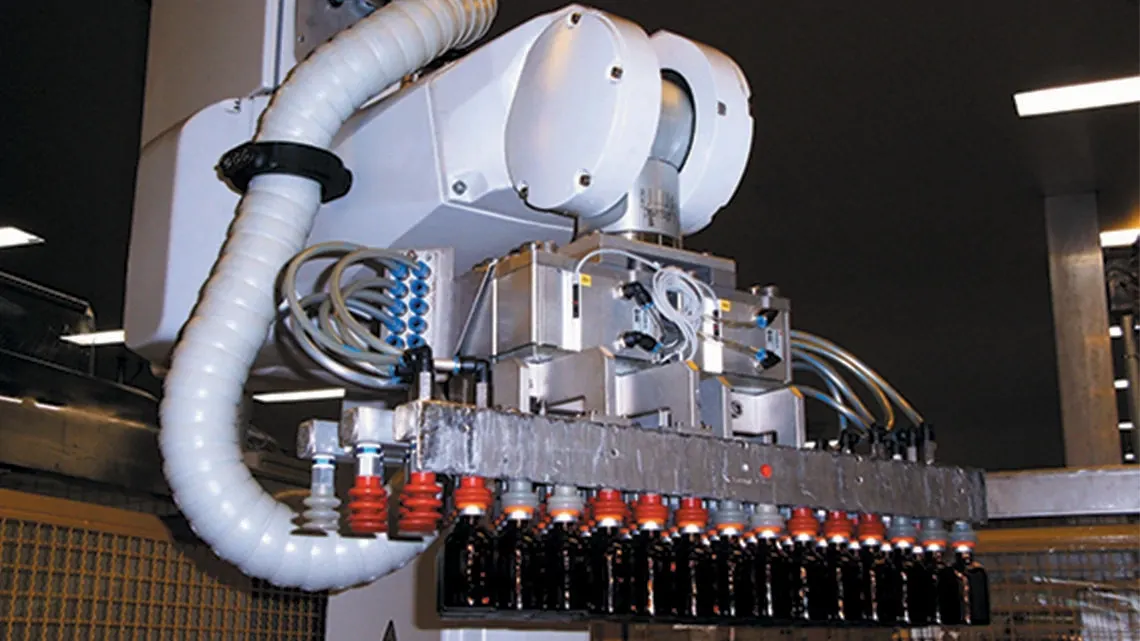

planta de medicina parenteral de Bayer AG cumple con todos los requisitos para la producción de medicamentos modernos. Los medicamentos de uso parenteral ingresan al tejido o al torrente sanguíneo directamente -es decir, sin pasar por el tracto digestivo- mediante inyección o infusión. Por lo tanto, los parenterales están sujetos a los más altos requisitos de calidad, especialmente en lo que respecta a la pureza microbiana y de partículas. En el área de llenado, por ejemplo, se utilizan sistemas totalmente automáticos. Después de que los biberones han sido limpiados, esterilizados, llenados y sellados en diversos pasos, se utiliza un robot pick & place de alta precisión. Coloca las ampollas llenas o viales de medicamentos palet por palet en una caja de celosía antes de que vayan a las áreas de inspección, empaque y envío. En el pasado se utilizó un robot para esta operación, pero había sobrevivido a su vida útil. Debido a las tensiones, las roturas del cable se produjeron una y otra vez. Los movimientos específicos que realiza el robot ponen una gran tensión en los cables de energía. La tarea ahora era hacer que el sistema de manejo fuera operacionalmente seguro y también actualizarlo visualmente. Se debe incluir el número de cables eléctricos y neumáticos que cuelgan de forma libre

.

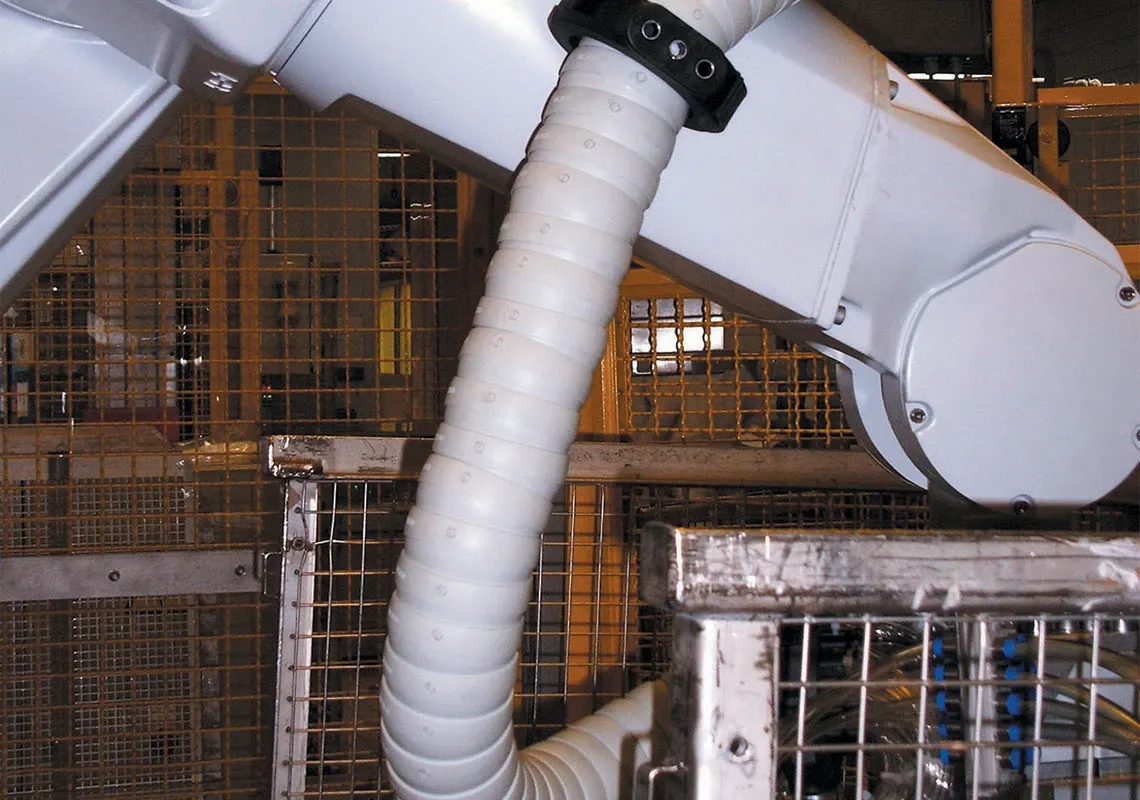

La pila desordenada de innumerables cables eléctricos y neumáticos podría agruparse de una manera indefinida. Toda la planta se ve compacta y limpia hoy, incluso a primera vista. Debido a su diseño redondo, el sistema de suministro de energía se desliza sobre el contorno exterior del robot. No se puede enganchar y atascar en el proceso. Dado que la caja de celosía a llenar no es muy grande, este es un punto extremadamente importante. La cadena de energía guía los cables con un radio de curvatura mínimo definido. El radio de curvatura es el mismo en todas las direcciones.

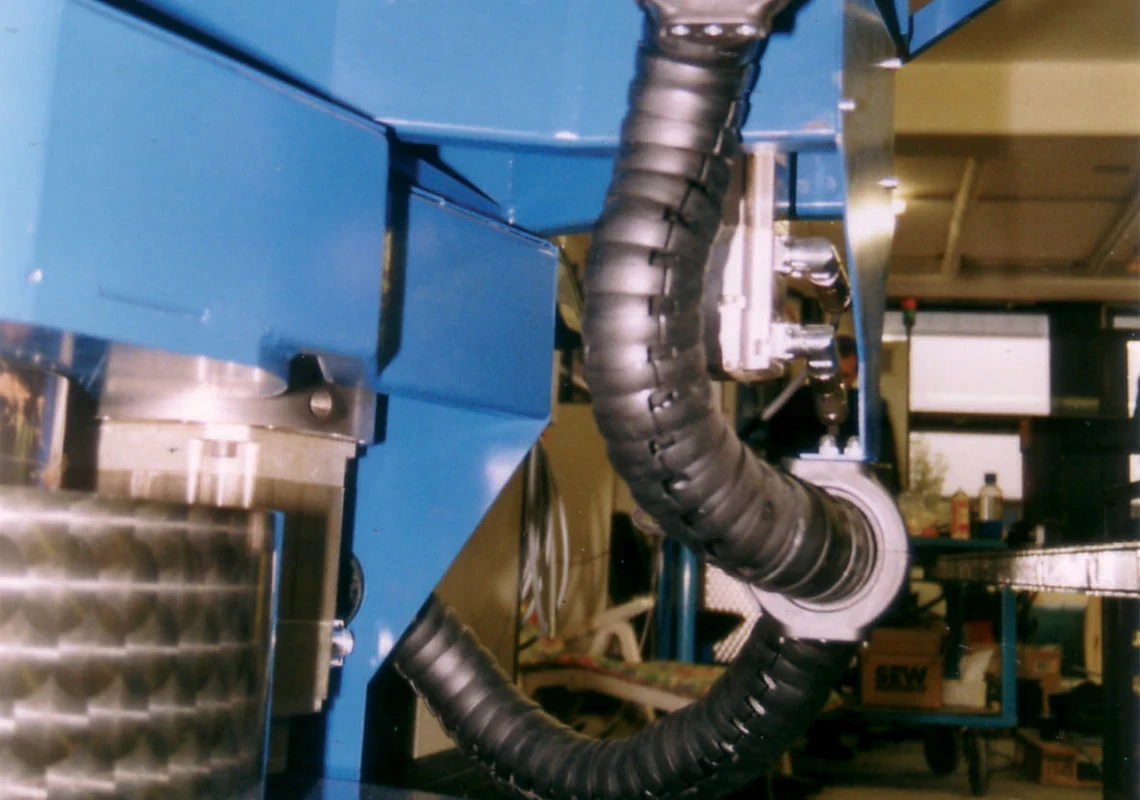

El sistema triflex muestra sus fortalezas dondequiera que haya movimientos en más de dos direcciones. Se trata principalmente de aplicaciones en robots de 6 ejes, que se pueden encontrar, por ejemplo, en todos los entornos en aplicaciones de soldadura y pintura, en tecnología de pegado y rectificado, pero también en el montaje de cajas de engranajes o en procesos de fijación por tornillo. También se utiliza en el robot Scara a velocidades extremadamente altas. Las varillas de fibra se pueden integrar en el triflex R para integrar precargas específicas. Le dan al sistema de suministro de energía una cierta alineación y lo mantienen alejado de bordes interferentes. Con los sistemas convencionales, en parte se realiza mediante resortes elaborados, poleas de cuerda o sistemas de guía. Además de la mayor necesidad de espacio y los nuevos bordes interferentes, estos elementos externos ejercen más fuerzas sobre el sistema de suministro de energía, con todas las desventajas resultantes.
