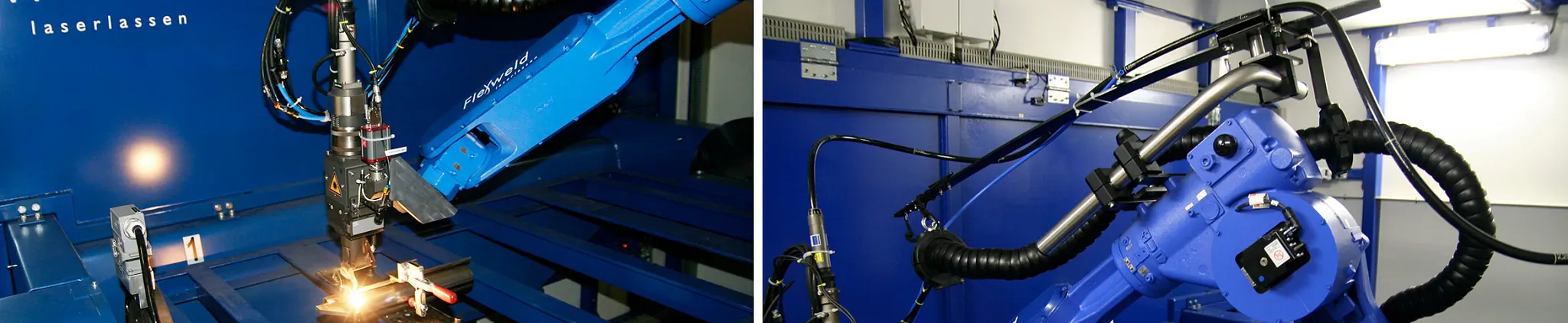

Protección de cable de soldadura láser robótica

Robot de soldadura láser guía segura de cables a la máxima velocidad de proceso

Para poder producir de manera exitosa y rentable, la tecnología de producción sensible de este tipo requiere componentes confiables con el fin de reducir al mínimo los errores. La empresa Flexweld Robotic Welding en los Países Bajos buscaba un sistema completo para la guía segura de todos los cables de energía (sensores, cámara CCD, sensores de choque, láser piloto de línea), tubos de enfriamiento (refrigeración por agua) y mangueras de aire (jet cruzado/gas protector)

en un sistema de suministro de energía.

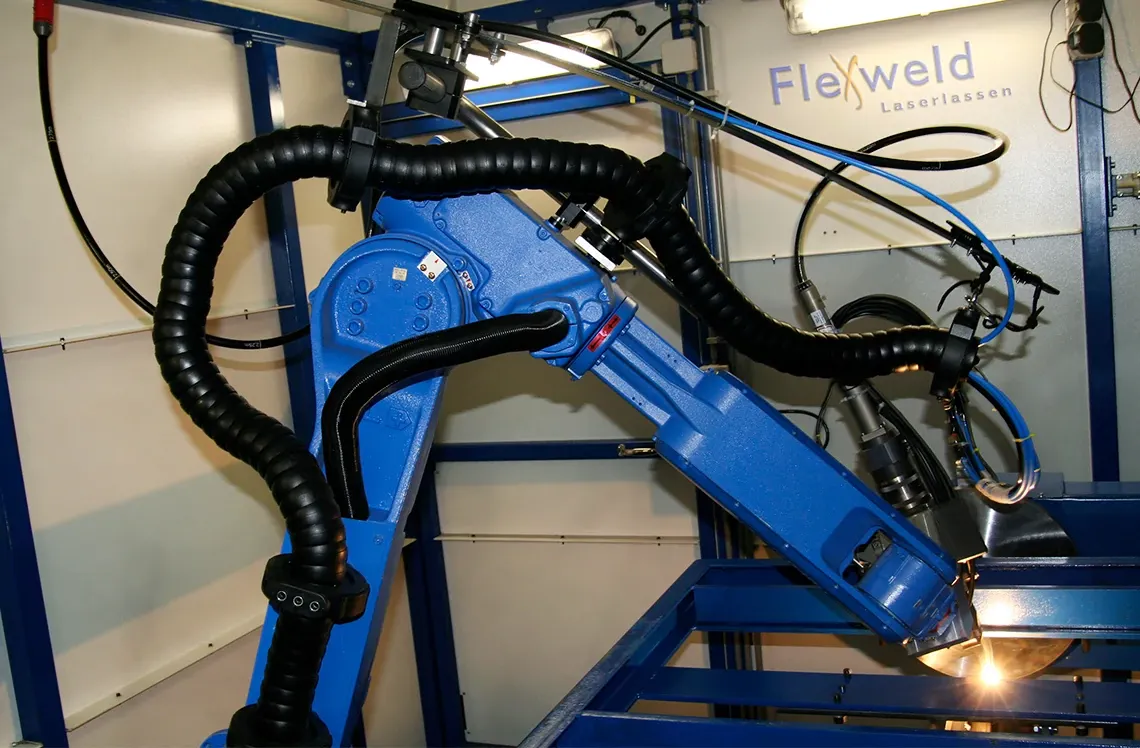

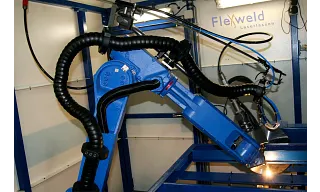

Robot de soldadura láser

Bajo peso, alta flexibilidad, vida útil confiable, protección de los cables de bordes afilados (contornos del robot),
Protección contra impactos fuertes,
Opciones de fijación estándar para un robot Motoman UP 20 y disponibilidad de repuestos a corto plazo

Además, se tuvo que encontrar una guía para la fibra óptica. La fibra óptica para transportar el rayo láser es una parte muy costosa y más sensible del sistema. El radio de curvatura mínimo de la fibra es de 200 mm. Dado que los cables, mangueras y tubos de energía en la cadena de energía tienen un radio de curvatura de menos de 200 mm, las fibras no pueden ser colocadas juntas en la misma cadena de energía. Sin embargo, todos los cables deben juntarse en el mismo punto cerca del cabezal de soldadura.

Soluciónrobótica de soldadura láser:

Una indefinida para los cables ópticos y una indefinida para los otros cables. Con los nuevos componentes, el láser de producción funciona de manera confiable a la máxima velocidad de proceso.

Más información sobre triflex® R
