igus® System triflex® R light: control de movimiento en todos los ejes

triflex® R light - Cadena de 3 ejes para aplicaciones robóticas y no robóticas

Diseño ligero: fácil de instalar, modular, de bajo precio y de larga duración

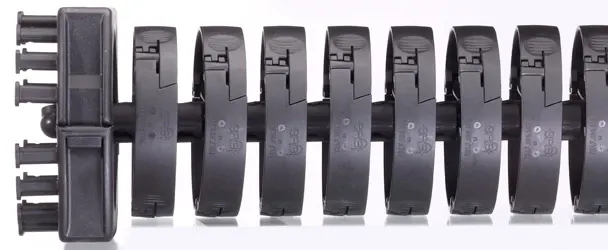

Triflex® TRLF

" easy “lock”Llenado ultrarrápido de cables y mangueras debido al mecanismo " easy " llenado

rápido, fácil y de bajo precio

Cómo funciona

Detalles del principio de funcionamiento

" mecanismo de apertura fácil "

Los cables y mangueras se pueden presionar simplemente en la cadena con el pulgar. Esto reduce el tiempo de montaje hasta en un 80%.

igus® probado

Reduzca los tiempos de montaje y el tiempo de corte en un 80%

Tiempo de montaje: Inserción de 2 cables Ø 6 y 10 mm (con gusto le proporcionaremos detalles sobre estas y muchas otras pruebas

)

Ejemplo de aplicación

Torno CNC multihusillo Una gran cantidad de cadenas electrónicas triflex® R en un torno

CNC multihusillo. Rápido montaje de cables gracias al mecanismo " easy "

Alta absorción de la fuerza de tracción debido al mecanismo del remolque Debido al mecanismo

especial del remolque, triflex® R puede absorber altas fuerzas de tracción, de manera similar al acoplamiento del

remolque.

Cómo funciona

Principio del remolque

Debido al mecanismo especial del remolque, el triflex® R puede absorber altas fuerzas de tracción

igus® probado

Prueba 3602: prueba de fuerza de tracción Prueba de fuerza

tracción con TRE.100-145 en el laboratorio igus®: 865 lbs. de fuerza

de tracción

Ejemplo de aplicación

Robot de soldadura

Las

altas aceleraciones y cambios de dirección son típicos para los movimientos del robot. Los eslabones permanecen juntos gracias al mecanismo de remolque igus®

radio de flexión mínimo definido

para una vida útil máxima del cable
evita el pinzamiento de las mangueras de medios

Detalles del principio de funcionamiento

radio de flexión mínimo

Todos los tipos triflex® R están clasificados con un radio de flexión mínimo definido. Esto asegura que ni los cables ni las mangueras estén excesivamente pellizcados y dañados como resultado. Esto aumenta la confiabilidad operacional de la aplicación y la vida útil de los cables y mangueras.

igus® probado

Prueba 3418: resistencia a la rotura

Prueba de la resistencia máxima a la rotura en el radio. Min. 49 lbs. carga en el radio extremo perro de parada, por ejemplo, para un

TRC-40-058

Ejemplo de aplicación

Robot paletizado

Las dimensiones más pequeñas del robot también exigen los radios de control de movimiento más ajustados en los cables. triflex® protege cables y mangueras debido a los radios

de flexión mínimos definidos

El tope de torsión en cada eslabón de la cadena minimiza la carga de torsión en el cable

Cómo funciona

Perro
de parada de torsión Cada eslabón de cadena triflex® R tiene un tope de torsión de aprox. +/- 10°. Esto distribuye la torsión que se produce en aplicaciones de robots a través de toda la longitud de la cadena y aumenta la vida útil de las mangueras y cables.

igus® probado

Prueba: Torsión
El laboratorio igus® realiza pruebas de torsión en triflex® R y cables, durante las cuales el triflex® R se tuerce y " se enrolla "

Ejemplo de aplicación

Robot de soldaduraLos movimientos de torsión y torsión
apretados ocurren específicamente en la cabeza del robot. En este caso, el triflex® R limita la torsión de los cables con el tope de torsión definido, y distribuye la torsión en una longitud mayor. Esto aumenta la vida útil de las mangueras y cables

Mecanismo de apertura abatil (TRLF)

Apertura y cierre rápidos

Cómo funciona

Apertura y cierre sencillos a mano o con destornillador. Conexiones seguras y bloqueadas entre la barra transversal de apertura curva y el elemento estructural. ¡Para un fácil llenado de cables y mangueras incluso con diámetros grandes!

igus® probado

TRLF.-65 en el robot de prueba igus®: las configuraciones de prueba basadas en campo proporcionan un máximo de confiabilidad del producto.

Ejemplo de aplicación

triflex® R TRLF - versión ligera - fácil de abrir a mano o con destornillador

TRL y TRLF: solución de diseño eficiente y ligera

Cómo funciona

serie TRL es 50% más ligera y 58% más asequible que la versión TRE comparable. Ahorra dos veces en peso y precio.

igus® probado

igus® TRLF en aplicación de células de prueba Fanuc - eje 2-3

Ejemplo de aplicación

TRL en una máquina herramienta - llenado rápido - y rentable.

Sistema modular para acortar y extender cómodamente

Sin cuerdas de acero, muelles o similares

Cómo funciona

Fácil montaje/desmontaje
Debido a su diseño modular, el triflex® R se puede ampliar y acortar bajo demanda. Esto proporciona la máxima flexibilidad para cualquier instalación.

igus® probado

Ejemplo de montaje
Sin corte de cuerdas de acero, muelles, o similares. Una pieza moldeada por inyección, por lo tanto extendida y acortada " bajo demanda ".

Ejemplo de aplicación

Robot de manipulación
Como es el caso de las cadenas electrónicas igus® convencionales, las cadenas electrónicas triflex® R pueden ampliarse o acortarse en " cualquier ubicación "

Cavividades para una separación ideal para cables y mangueras

Particiones definidas para cables

y mangueras

Cómo funciona

TRL + TRLF tiene un sistema de 3 casas. Esto permite una separación ideal de cables, mangueras de aire y

más

igus® probado

Fácil llenado e intercambio de cables preenganados o mangueras de medios.

Ejemplo de aplicación

Para mangueras gruesas y rígidas y/o muchos cables

Apertura individual de cada cavidad

Cómo funciona

Cada cavidad se puede abrir independientemente de la otra. Esto simplifica enormemente el llenado con cables y mangueras

igus® probado

Prueba: prueba de centrifugado
La resistencia al impacto de un triflex® R lleno de cables se prueba en pruebas de centrifugado

Ejemplo de aplicación

Cortador de plasma 3D
Además de igus® triflex® TRE, otras e-chains® (E2/000, E4-1) y guías lineales drylin® (drylin® W) están instaladas en esta cortadora de plasma.

Soporte de montaje estándar con alivio de tensión Alivio

tensión confiable y rápido

Cómo funciona

Accesorios modulares
Los soportes de montaje con placas de amarre de alivio de tensión están disponibles para un fácil montaje. Esto permite que los cables y las mangueras se alivien rápida y convenientemente con las envolturas de amarre para cables.

igus® probado

Prueba: Prueba de tracción Pruebade
resistencia a la tracción en placas de amarre igus® con brida para cables

Ejemplo de aplicación

Robot de manipulación: se alivia la tensión de manera
confiable y se monta de manera óptima en el robot debido al enlace de extensión.

Soporte de montaje como conexión intermedia

Conexión óptima al robot

Cómo funciona

Accesorios
Al utilizar el soporte de montaje ligero como enlace de extensión, TRL y TRLF pueden ser asegurados/aliviados de tensión en cualquier lugar. " ligero AE " para TRL y TRLF - se abre fácil y de manera rentable con

un destornillador.

igus® probado

Fuerza de retención del enlace de extensión

Ejemplo de aplicación

Robotsaliviados de tensión de manera
confiable y montados de manera óptima en el robot debido al enlace de extensión.

Herramienta de configuración de robot

con solo unos pocos clics para la configuración de su robot

Cómo funciona

Herramienta en línea

QuickRobot es una herramienta de configuración para sistemas de suministro de energía de robots. Con solo unos pocos clics, se puede seleccionar la configuración correspondiente para 79 modelos de robots.

igus® probado

Herramienta de configuración

del robot Selección de tipos de robot según fabricante y los tamaños de cadena requeridos según diámetro

pueden seleccionar Artículos opcionales
Las listas de piezas se crean en formato PDF
Opción de equipo por eje se puede pedir convenientemente con un número de artículo.

Ejemplo de aplicación

Pedidos personalizados

Pedido directamente en línea o con la lista de piezas.

Una gran cantidad de cables girables disponibles

Detalles del principio de funcionamiento

cf.Robot

Aproximadamente 100 cables CFRobot diferentes están disponibles en stock sin cargas de corte y cantidades mínimas. También suministramos completamente con conectores, o como un sistema readychain® completo y listo para instalar

igus® probado

Prueba de cables

Todos los cables chainflex® ROBOT del sistema de suministro de energía triflex® R están torcidos al menos 3 millones de veces con una distancia de punto fijo de 1 m y una torsión

de ±180°.

Ejemplo de aplicación

Completo y confiable.

Robot Trflex® R altamente flexible y cables de torsión chainflex® CF.Robot a juego y de larga duración
