Los portacables cerrados con tubo electrónico RX ofrecen una protección extrema contra chips

El solucionador de problemas para sistemas de suministro de energía en el área del chip, disponible en 4 tamaños. Las astillas y la suciedad pueden afectar significativamente la vida útil de los cables y mangueras. Con el sistema RX, igus® ofrece un tubo electrónico de plástico extremadamente apretado, pero muy fácil de abrir

.

Beneficios:

  • Apertura rápida a lo largo del radio exterior
  • Un contorno exterior liso y curvo evita la acumulación de virutas Moldeado por
  • inyección circunferencial " Labios de sellado "
  • Sin agujeros, grietas, cortes
  • La Serie RX40 está probada IP40 (TÜV Saarland)
  • Separación interior y conducto guía disponible
  • Conexión oculta de pin/agujero y topes
  • " RBR Versión " disponible con radio de flexión en ambos lados

Aplicaciones típicas de la industria:  Máquinas-herramienta, aplicaciones expuestas a astillas, suciedad y polvo, e ingeniería mecánica general

Póngase en contacto con un experto

RX32

RX32

Altura interior hi: 42 mm Ancho
interior Bi: 80mm Radios de
flexión R: 80 - 250 mm Paso: 32 mm

RX40

RX40

Altura interior hi: 52 mm Anchura
interior Bi: 100 mm Radio de
flexión R: 100 - 300 mm
Paso: 40 mm

RX48

RX48

Altura interior hi: 62 mm Ancho
interior Bi: 120mm Radios de
flexión R: 120 - 325 mm Paso: 48 mm

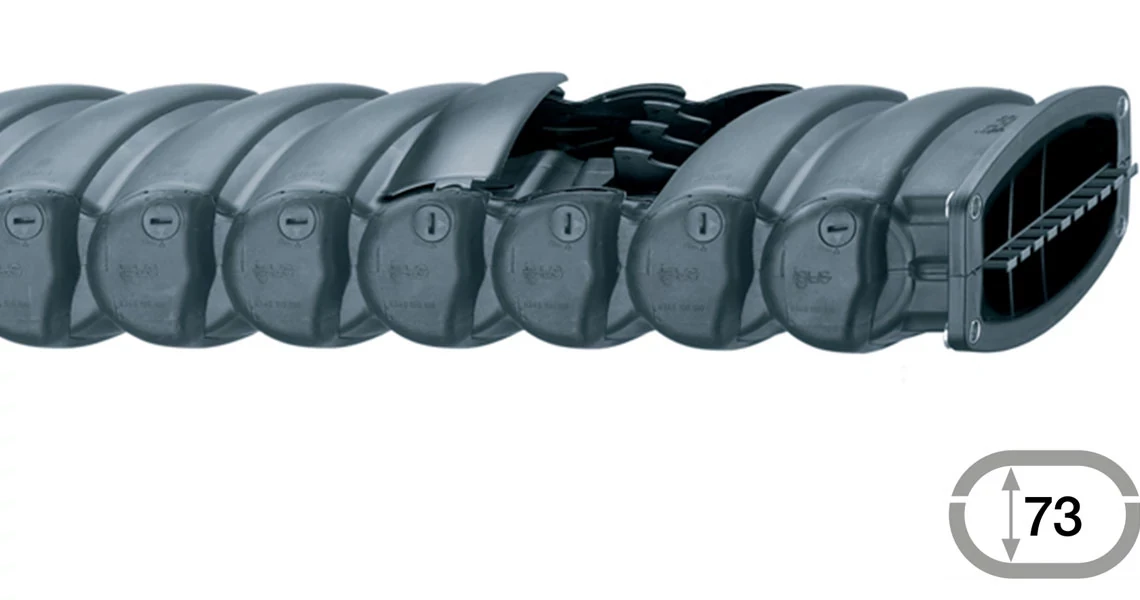

RX56

RX56

Altura interior hi: 73 mm Ancho
interior Bi: 140mm Radios de
flexión R: 140 - 350 mm Paso: 56 mm

Echain-UL94

Clasificación UL94-V0bajo pedido

echain-if

Premio de diseño de If para tubos electrónicos RX

EChain-ESD

Clasificación ESD:Versiones ESD eléctricamente conductoras a pedido

E4-HT

Con material HT para chips calientes a 850°C, disponible como un producto hecho a medida

RX56

RX56

Versión de plástico de alta temperatura de los tubos de energía RX a prueba de astillas de stock - 1,562°F a partir de 24h

Serie RX - nuevo diseño a prueba de astillas, paso pequeño, cubierta extraíble

RX40_Bild2
  1. Diseño a prueba de astillas sin cortes y
  2. bordes Bloqueo excéntrico
  3. Material igumid G
  4. Forma redondeada
  5. Conexión de pin/agujero cubierta

Tubos RX IP probados

Diagrama

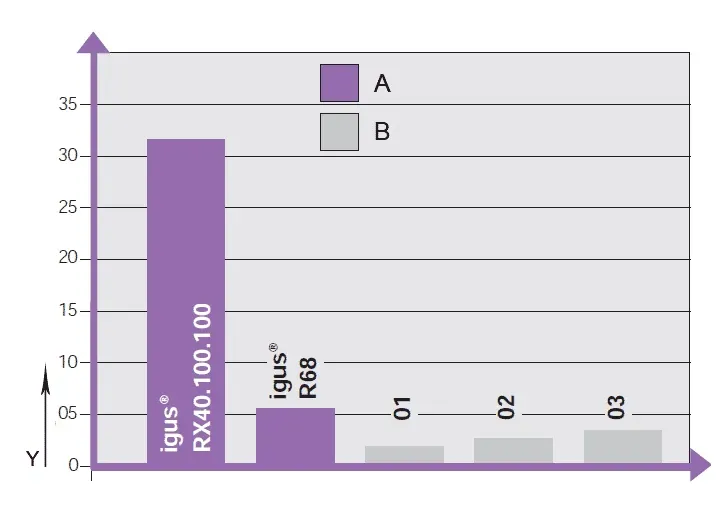

Prueba de inmersión en agua

Se

sumergieron bajo el agua diversos tipos de tubos. El nuevo tubo RX necesita más de 30 segundos hasta que se llene, demostrando así su alta estanqueidad a fugas
Y = tiempo en segundos
A = productos igus®
B

= competidor

Diagrama

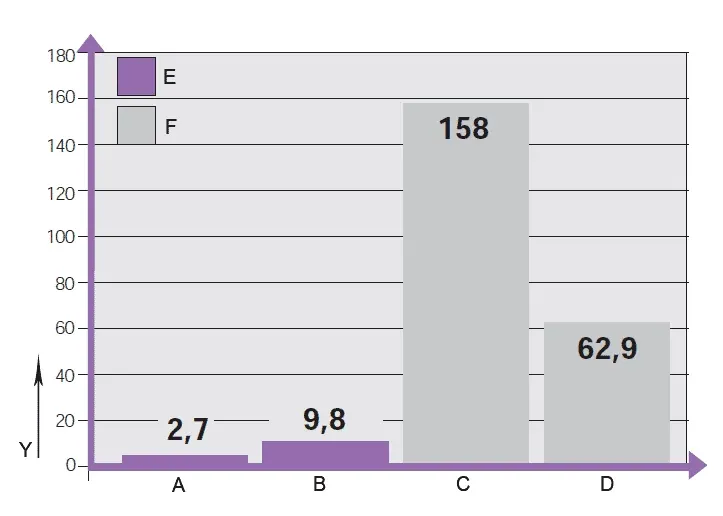

Prueba de penetración de chips

Se expusieron diversos tipos de tubo a una cantidad definida de astillas. En el nuevo tubo RX, después de 80,000 ciclos solo se encontraron 0.2 g de chips en el interior
Y = masa de chip [g]

A = igus® RX e-tube RX40.100.100(251.900 ciclos)
B = igus® e-tubos 68.10.100.0 (256.132 ciclos)
C = tubo de ensayo 01 (250.907 ciclos)
D = tubo de ensayo 02* (2.600 ciclos) *Parada de prueba después de 2.600 ciclos
E = igus® products
F = competidor
