La solución ideal de portacables para movimiento circular

Industrias: carretes de cable, Máquinas-herramienta, Robots (brazos robot, 1/6 eje, robots scara), paseos de ocio, equipo médico, equipo de radar y telescopio, aeroespacial, equipo de prueba, medición, manejo, elevación e instalación, turbinas eólicas (por ejemplo, ajuste de cuchillas); dondequiera que se utilicen uniones rotativas.

Beneficios

Espacio mínimo de instalación - instalación muy esbelta alrededor del eje giratorio
Se puede usar de manera confiable en varias orientaciones de instalación (horizontal o vertical)
Bajo costo
Fácil de llenar
Ideal en combinación con cables igus® chainflex® para movimientos rotativos en espacios de instalación muy limitados
Disponible en 5 dimensiones
7,000°* y más movimiento rotatorio horizontal y hasta 3.000° en la orientación de instalación vertical
Las velocidades de rotación de hasta 360 °/s son concebibles
Las bandas compactas, modulares y ligeras
se pueden acortar fácilmente

Póngase en contacto con un experto

Compra twisterband a continuación:

Bisagra integrable: acceso sencillo y llenado rápido con cable

Bisagra integrable: Acceso sencillo y llenado rápido con cables y mangueras (TB20.44.18, TB30)

Ángulo máximo de rotación como regla general: Bisagra para cada

Ángulo máximo de rotación como regla general: Bisagra para cada 180° = 360° más de rotación

Un eje debe ser instalado centralmente para ángulos de rotación

Un eje debe instalarse centralmente para ángulos de rotación desde 1500° de rotación y horizontal

Espacio mínimo de instalación

Espacio mínimo de instalación

Compacto, modular y rentable: horizontal: 7.000° y

Compacto, modular y rentable: horizontal: 7,000° y más posibles, movimiento giratorio vertical de hasta 3000° en el espacio más pequeño

Utilizable en varias orientaciones de instalación: se muestra aquí: hor

Utilizable en varias orientaciones de instalación: se muestra aquí: horizontal 7,000°* y más movimiento rotatorio en espacios confinados. Posibilidad de compensación de longitud limitada

Rotaciones horizontales hasta 7000° & Rotación vertical hasta 3000°

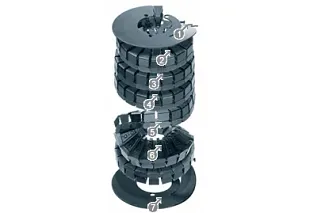

twisterband: Compacto, modular, económico 1

. Placa base con alivio de tensión
2. segmento de banda giratoria 3.
Disponible en 4 tamaños
4. Parcialmente disponible con separación interior
5. Posible compensación
de longitud limitada 6. Se abre a presión con bisagras integradas o se abre a presión con " easy " diseño 7.
Placa base con alivio de tensión

Movimientos rotativos en espacio mínimo - 20 veces en su propio eje

Con la banda giratoria igus® muy compacta, las rotaciones se pueden implementar de manera económica, con bajo desgaste y bajo mantenimiento en un espacio confinado y por lo tanto guiar de manera confiable energía, datos y

medios.

Ejemplos de aplicación twisterband

Cuándo usar twisterband:

Mociones circulares hasta un total de 7,000° (Orientación vertical de instalación: hasta 3.000°, horizontal: 7,000° y más posibles)

Realizable en el espacio más pequeño
Velocidades de rotación de hasta 180°/s son concebibles
Disponible en 5 dimensiones
Parcialmente disponible con separación interior (depende de
la serie) Muy fácil de llenar, con bisagras snap-openintegrales o sistema de diseño " easy " ( según a la serie)
Posible compensación de longitud limitada

¿Cuándo debo tomar una serie diferente?

Para pesos de llenado más altos Sistema twisterchain
Para movimientos 3D versiones triflex® R
RBR para pesos de llenado aún mayores
Cuando se requiere un rodamiento de anillo giratorio autolubricante y libre de mantenimiento para " endless " movimientos rotativos
iglide® rodamiento de anillo giratorio
Cuando necesita cables blindados. Por favor, consulte igus®
