twisterchain® - e-chains® para movimiento giratorio

Para movimientos en espiral, se puede abrir en ambos lados

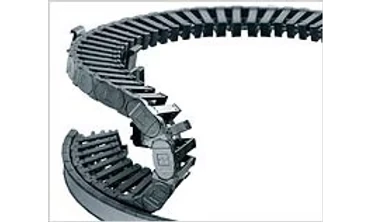

Twisterchain

La línea de productos twisterchain® ofrece una amplia selección de movimientos circulares y está disponible en cuatro tamaños. twisterchain® es modular en ancho y radio, lo que le da flexibilidad en aplicaciones donde se requiere movimiento giratorio y espiral, altas cargas y alta suavidad de funcionamiento.

Los sistemas twisterchain® están disponibles con cuencas guía, que proporcionan guía, abrasión reducida y suavidad optimizada.

Beneficios:

  • Posibilidad de cargas adicionales altas y estables, funcionamiento sin problemas, peso optimizado
  • Velocidades de rotación de hasta 1m/s y más
  • Movimientos circular/espirales de hasta 360° desde el stock (o superior a pedido)

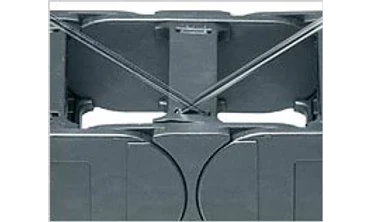

  • Interior suave y fácil de usar, se puede abrir la barra transversal en el radio interior y exterior
  • Probado con éxito más de 1 millón de ciclos en el laboratorio igus®
Navegar por el catálogo

Tienda twisterchain: Se abre a la brea lo largo del radio interior y exterior

Twisterchain TC32

Serie TC32

  • Altura interior hi: 1.26 " (32 mm)
  • Ancho interior Bi: 3.44 " - 5.91 " (87.5 - 150 mm)
  • Radio de curvatura R: 3.94 " - 9.84 " (100 - 250 mm)
  • Paso de paso: 2.2 " (56 mm)
Comprar Serie TC32
twisterchain TC42

Serie TC42

  • Altura interior hi: 1.65 " (42 mm)
  • Ancho interior Bi: 3.44 " - 7.87 " (87.5 - 200 mm)
  • Radio de curvatura R: 3.94 " - 9.84 " (100 - 250 mm)
  • Paso: 2.64 (67 mm)
Comprar Serie TC42
twisterchain TC56

Serie TC56

  • Altura interior hi: 2.2 " (56 mm)
  • Ancho interior Bi: 4.92 " - 7.87 " (125 - 200 mm)
  • Radio de curvatura R: 5.91 " - 15.75 " (150 - 400 mm)
  • Paso de paso: 3.58 " (91 mm)
Comprar Serie TC56
Twisterchain 2208

Serie 2208

  • Altura interior hi: 1.1 " (28 mm)
  • Ancho interior Bi: 2.07 " - 4.43 " (52.5 - 112.5 mm)
  • Radio de curvatura R: 2.17 " - 5.91 " (55 - 150 mm)
  • Paso de paso: 1.73 " (44 mm)
Shop Series 2208

twisterchain no soportado

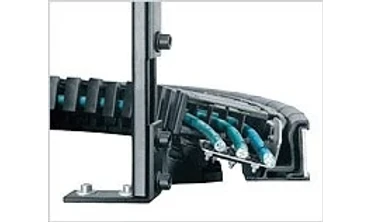

La cadena twisterchain sin soporte permite el suministro de energía sin soporte sin un abrevadero, reduce el esfuerzo de montaje y crea una estructura de sistema limpia y que ahorra espacio. La capacidad de rotación de más de 600°, las barras transversales internas y los estantes opcionales garantizan una instalación rápida, un funcionamiento amigable con los cables y una larga vida útil.

Eje 1: Perfecto para la base del robot de pequeños robots industriales — limpio, de baja colisión, fuerte, se puede instalar cerca del piso o elevado.

Eje 5: Ideal para paletizadores — se puede ensamblar de manera flexible en el brazo o EOAT, confiable a altas velocidades de rotación y con movimientos dinámicos.

Más información
teaser de noticias twisterchain no compatible

aplicaciones twisterchain®

twisterchain en múltiples robots

Los portacables twisterchain® son especialmente útiles en el movimiento circular del eje giratorio de un robot de 6 ejes. Aquí se utiliza para un movimiento rotatorio de 180°. La cadena Twisterchain guía suavemente y de forma segura la manguera y el cable a la vez que reduce el riesgo de abrasión.

Más información
