Uso del diagrama de carga no soportado - viajes cortos

• Peso de llenado - Peso de todos los cables y mangueras, incluido el contenido (para mangueras de medios) dentro de la e-chain®, normalmente dado [kg/m]

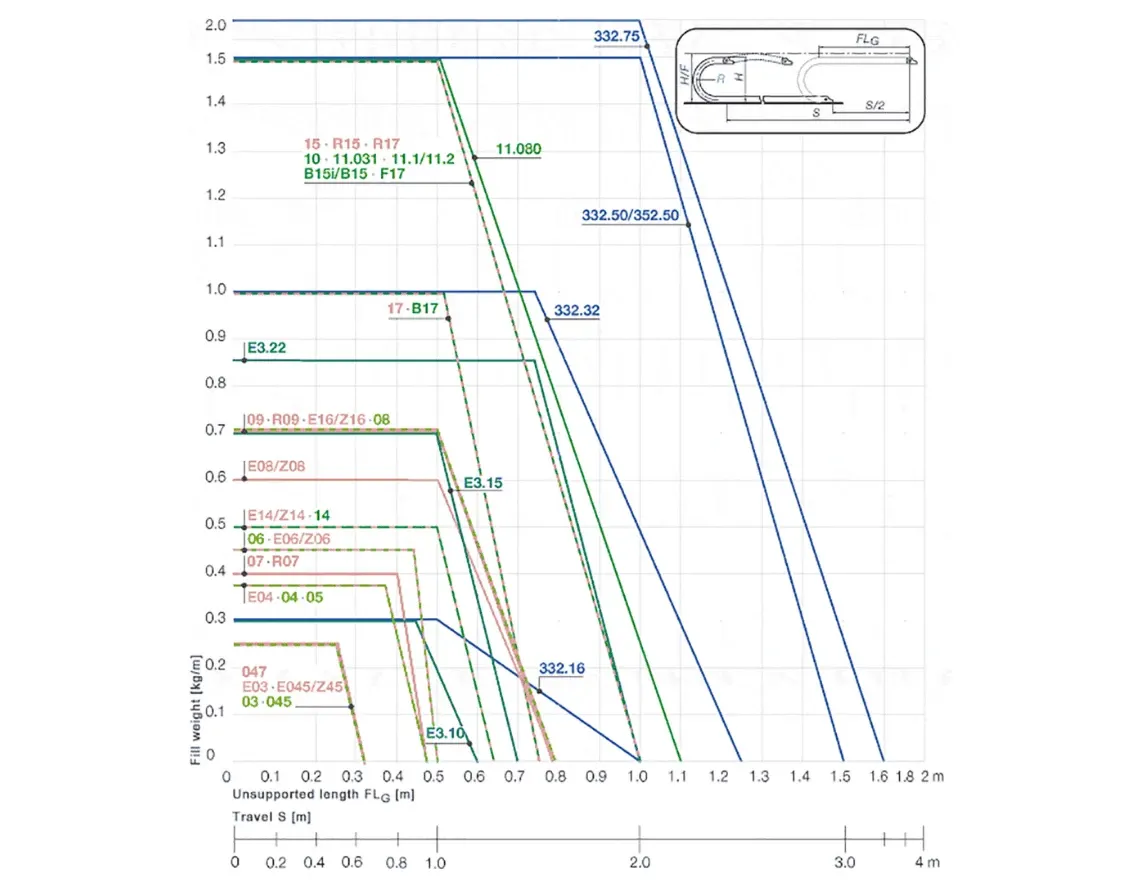

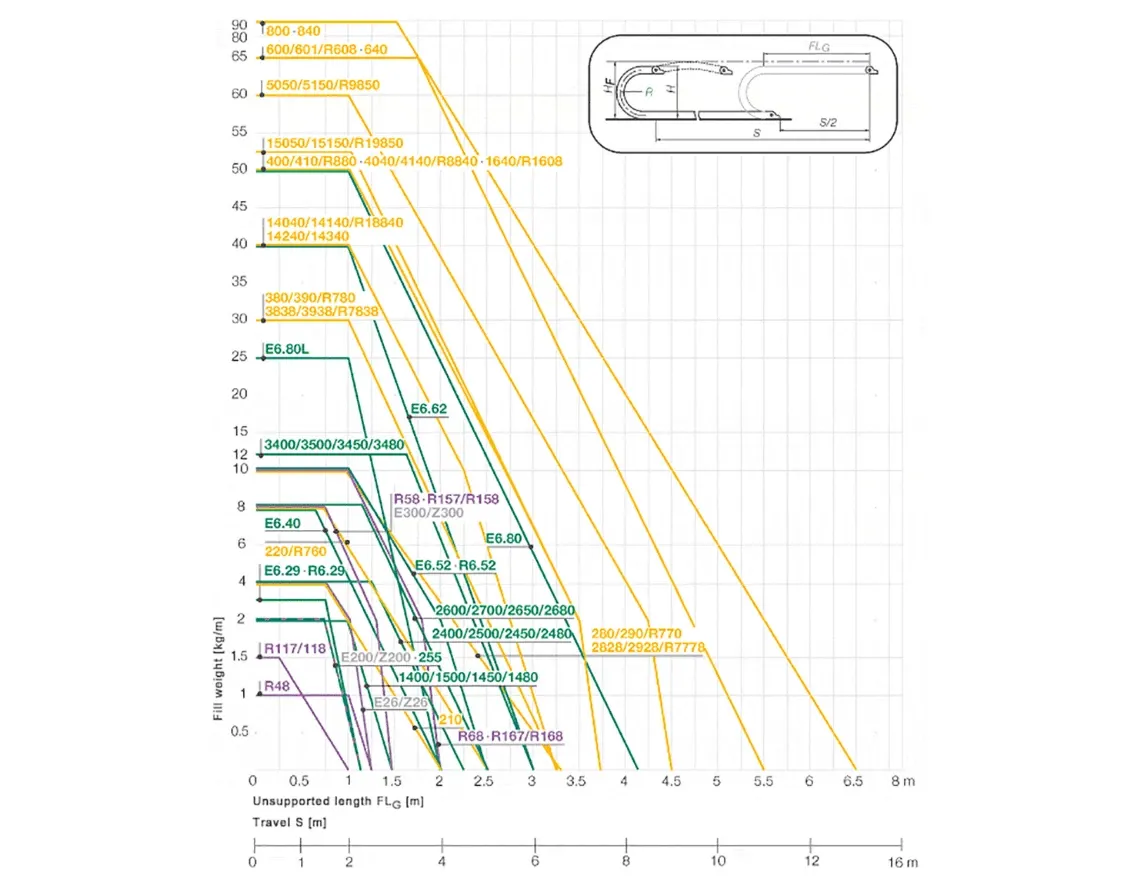

• FLG - e-chain® sin soporte con tirada superior recta

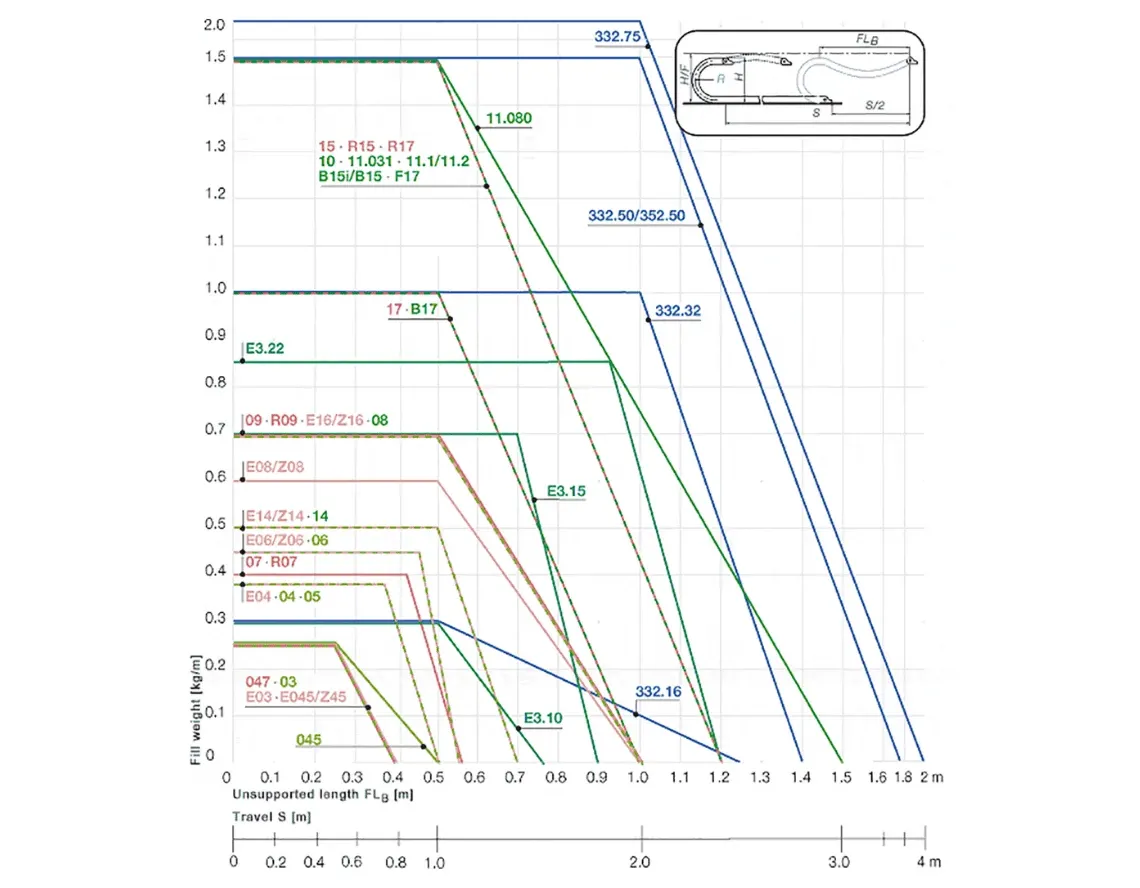

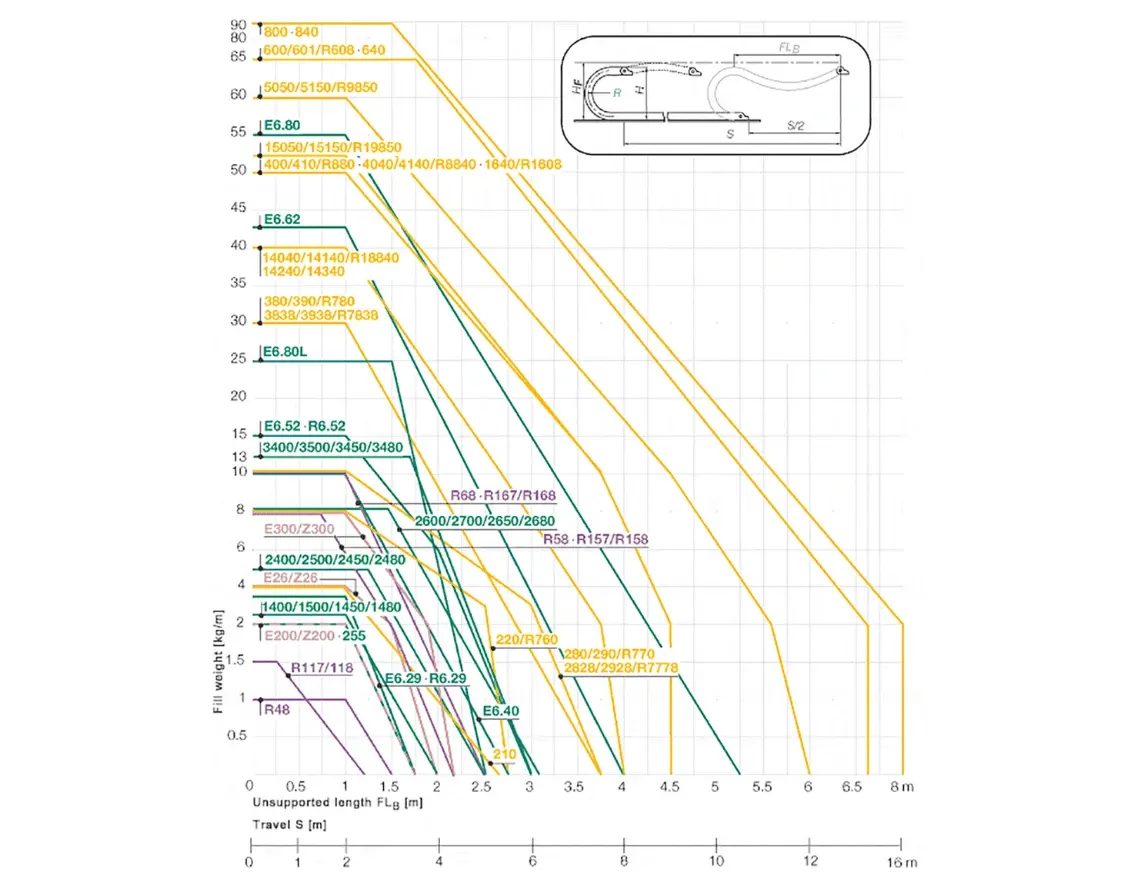

• FLB - e-chain® sin soporte con hundido
• permitido A la derecha del gráfico FB del diagrama, la aplicación se muestra en " critical sag ", lo que debe evitarse

El recorrido máximo - siempre asciende a 2 x 2 x FLG o FLB si el extremo fijo está en el centro del recorrido. En este caso se aplica lo siguiente:

• longitud e-chain®: Lk = S/2 + K
• S = recorrido
• R = radio de flexión
• H = altura nominal de instalación
• HF = altura de instalación requerida
  • K = R * π + (2 * T)
    (busque K en las hojas de dimensiones de la serie igus® individual

)
