Planeación - viajes largos
Cinta transportadora en cantera. Aplicación de deslizamiento con distancia de viaje de 587 pies, velocidad de viaje 220 pies/min., peso de llenado
5.4 lbs/ft
Ventajas para aplicaciones de viaje largo con cadenas de energía igus®
- Viaja sobre 1,312 pies
- Velocidades de deslizamiento de hasta 16.4 pies/s (más en casos individuales)
- Vida útil de 10 años y más con los sistemas de cadena de energía igus®
Otras ventajas del diseño son:
- Muchos tipos diferentes de cables y mangueras pueden operar lado a lado en el mismo sistema (es decir, cables eléctricos, de datos, de fibra óptica con mangueras hidráulicas y neumáticas)
- Instalación de ahorro
- de espacio Silencio
- Operación Altas aceleraciones
- Duradero en viento, clima, suciedad y productos químicos
- Montaje sencillo del sistema modular en el lugar
- Rápido montaje y reemplazo de cables y mangueras
Aplicación de deslizamiento:
Si el tramo superior del portacables de la cadena de energía descansa en el tramo inferior, es una aplicación de deslizamiento
- Más de 1,300 pies
- de recorrido 16.4 pies/s
- Velocidad de llenado Pesos de hasta 47 lbs/pie
Largo viaje " fuera del carrete. " Hasta 328 pies de recorrido premontado y listo para instalar
Asistencia de diseño, sin cargo
Te recomendamos que igus® calcule cada aplicación de deslizamiento por ti. Siempre ofreceremos la solución más rentable y tomaremos en consideración los requerimientos técnicos y la seguridad operacional.
Para poder asesorarte con precisión, requerimos las siguientes especificaciones:
- Viaje [ft]
- Velocidad [ft/min] [ft/s]
- de desplazamiento [lbs/ft]
- o Aceleración [ft/s²]2]
- Peso de llenado Diámetro exterior máximo [inches]
- del cable/manguera Tipo y número de cables y mangueras
- Requerido radio de flexión [inches]
- Frecuencia de ciclo (n/día o n/hora)
- Entorno técnico
Por favor, llámenos y dentro de horas recibirá una propuesta detallada de sistema
experiencia práctica y de laboratorio igus®
Nuestros cálculos y análisis se basan en los resultados de las pruebas prácticas en curso en nuestro Centro Técnico, así como en la experiencia de portacables que hemos acumulado a lo largo de más de tres décadas. Los puntos focales de nuestras pruebas incluyen fuerzas de empuja-tracción, valores de fricción y desgaste en condiciones y velocidades muy variables. También nos fijamos en factores como la suciedad, la intemperie, o impactos y golpes. Además de nuestros portacables, probamos todos los componentes de nuestro sistema, incluyendo cables, mangueras, aliviadores de tensión, canales guía y otros accesorios.
Tendencias en aplicaciones de viajes largos Viajes
muy largos con igus Rol E-Chain. - Rodar en lugar de deslizarse: 75% menos fuerzas de empujado/tracción debido a los enlaces especiales de rodillos
. Los viajes de más de 2,600 pies son posibles. En la actualidad, la longitud de viaje más larga es una grúa Ship-to-Shore en Malasia: 1,448 pies con cadena energética Rol 5050R
Largo viaje " fuera del carrete.
"
Sistemas de cadena de energía hechos a medida completos con cables, conectores y aliviadores de tensión: se entregan en el carrete y se enrollan en canales guía preensamblados. De esta manera, es posible un ahorro de tiempo del 50%.
Viajes largos sin canales guía: Nuestro sistema AUTO-GLIDE
consiste en cadenas de energía autoguiantes para viajes de hasta 164 pies de longitud de recorrido (velocidad 4.92 pies/s) debido a elementos deslizantes especiales en las barras transversales. Por lo general esencial, no se requiere un abrevadero guía con este tipo de cadena energética
.
Viajes largos con cadena de energía pequeña:
El sistema Micro flizz® ofrece el potencial de guiar de manera segura la energía, los datos y los medios en una pequeña cadena de energía con alta aceleración en viajes largos. Los componentes están protegidos contra la suciedad y la intemperie y ofrecen un funcionamiento completamente libre de mantenimiento
.
Cadena de energía preferida: deslizamiento, largo recorrido
Ejemplo de portacables de altura de montaje baja
Aplicación de deslizamiento y cadenas de energía igus®
Para viajes largos, el recorrido superior de la cadena de energía descansa en el recorrido inferior. El recorrido superior se desliza parcialmente en el recorrido inferior y parcialmente a la misma altura en una barra de deslizamiento (ver imagen abajo). Para el guiado lateral, es necesario un abrevadero de guía. Si el soporte de montaje estacionario y el extremo fijo de los cables y mangueras se pueden colocar en el centro, la longitud de la cadena se calcula de la siguiente manera: Dependiendo de los datos técnicos y de la cadena de energía seleccionada, el punto de montaje del extremo móvil de la cadena energética debe bajarse en algunas unidades.
Con nuestro análisis del sistema para viajes largos, le damos detalles exactos para su aplicación específica.
Ventajas: extremo móvil reducido
- Ahorro de espacio
- Viajes más largos posibles
- Mayor vida útil debido al menor desgaste
Aplicaciones de deslizamiento =
soportes de montaje pivotantes

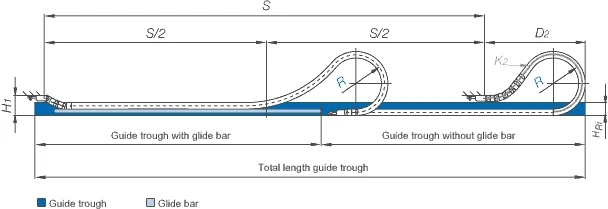

La función de un sistema de cadena energética para aplicaciones de deslizamiento (esquemáticamente): el extremo fijo de la cadena energética se ubica en el centro de la distancia a recorrer.

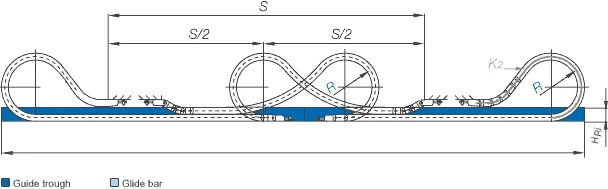

Solución con dos sistemas de cadena de energía dispuestos inversamente. El viaje completo se arregla así.
Aplicación en espacios concurridos y altas cargas.
longitud de la cadena de energía:Lk = S/2 + K
S = Longitud del recorrido
R = Radio de flexión
H
total H
requerida K
K = π * R + " seguridad " El complemento para el radio de flexión (K) se toma de las tablas de datos de cada igus® Serie
D
Vías de guía
El abrevadero guía es un elemento importante en aplicaciones de viajes largos. Los dibujos unifilares se pueden encontrar en esta página. Por lo general, la altura del abrevadero debe ser al menos el doble que la altura del eslabón de la cadena de energía. Los lados deben proporcionar una abertura achaflanada. El ancho interior del abrevadero es el mismo que el ancho exterior de la cadena de energía, más 0.2 pulgadas(BRiA lo largo del lado del abrevadero, donde el recorrido superior no puede deslizarse en el recorrido inferior, se deben instalar barras deslizantes. Recomendamos el uso de barras deslizantes poliméricas de igus®. Se adaptan de manera óptima al material de la cadena de energía y logran los valores más bajos de fricción, ruido y desgaste. Se pueden obtener canales guía con y sin barras deslizantes para casi todas las cadenas energéticas igus®.
Importante: al ensamblar las partes del abrevadero, se debe prestar especial atención a los siguientes puntos:
- Alinear correctamente todas las partes del abrevadero al momento de la instalación
- Todas las cabezas de los tornillos deben estar alineadas con el
- abrevadero. Debe haber una transición nivelada suave entre el final de la cadena de energía y las barras deslizantes
- Conexión sólida con la superficie deslizante. Estos puntos deben observarse cuando se utilizan canales guía igus® aptos para el montaje.
Ba = cadena de energía ancho exterior
ha = cadena de energía altura exterior
HRi = Altura de la cubeta interior
BRi = Ancho de la cubeta interior
H****Ri ≥ 2 * haBRi ≥ Ba + ≈ 0.2 pulgadas
Si el punto fijo está en el centro del recorrido, use la mitad del abrevadero guía con barras deslizantes y la otra mitad del abrevadero guía sin barras deslizantes.
Los
canales guía permiten que los portacables de cadena de energía igus® funcionen sin problemas y con fricción limitada en aplicaciones de largo recorrido. Hay varios sistemas de canales de guía disponibles
.
Fuente: laboratorio igus®
| igumid G | igus® barra de polímero igulen | Planilla de acero deslizante | Aluminio anodizado | Acero Inoxidable |
|---|---|---|---|---|
| Valor de fricción dinámico | 0,19 | 0,45 | 0,54 | 0,48 |
Velocidades de desplazamiento y aceleraciones Las
cadenas de energía pueden alcanzar velocidades de hasta 16.4 pies/s en operación continua y lo están haciendo precisamente en aplicaciones existentes. En casos especiales, son posibles velocidades incluso mayores. Por ejemplo, las cadenas energéticas E4/00 y E4/4 alcanzan velocidades de 72 ft/s y aceleraciones de 2,572 pies/s² en unidades de prueba de choque. En esta situación sólo se requieren unos pocos miles de ciclos anuales. La aceleración juega un papel importante en el cálculo. Se deben hacer diferenciaciones entre la aceleración operacional normal y una sacudida repentina en la aceleración, como una parada inesperada. Incluso en estas situaciones, las cadenas de energía igus® demuestran ser muy duraderas.
Vida útil
Ofrecemos cálculos de vida útil para su aplicación basados en nuestra amplia experiencia en aplicaciones de deslizamiento. Como desarrolladores de cojinetes lisos de polímero, poseemos un vasto conocimiento del comportamiento de los materiales que también aplicamos al desarrollo de nuestras cadenas energéticas. Las unidades con más de 650 pies de recorrido han estado en operación durante 8 años con un mantenimiento mínimo. Unidades de hasta 197 pies de recorrido han estado en operación durante 12 años sin casi ningún mantenimiento. Por favor, consulte igus® para referencias y cálculos para su proyecto. Los aspectos libres de mantenimiento de igus® eChainSystems® durante largos períodos y bajo condiciones de operación exigentes son a menudo el factor decisivo a la hora de elegir igus®. Nuestra garantía del sistema (depende de la aplicación) proporciona tranquilidad adicional.
Propiedades especiales - Aplicaciones de largo
recorrido Las cadenas de energía que están anidadas se pueden usar en aplicaciones de deslizamiento. Este tipo de instalación se usa con mayor frecuencia cuando hay una restricción de ancho. Se necesitan canales guía con alturas de pared especiales. Las cadenas de energía que corren una al lado de la otra, o en un diseño " multibanda " también se pueden utilizar en aplicaciones de deslizamiento. Los pesos de llenado más altos a menudo requieren abrevaderos guía especiales que se pueden entregar en stock o con poca antelación. Los pesos de llenado más altos suelen ser una razón para esta solución. También hemos desarrollado piezas estándar para soluciones no convencionales que involucran mangueras grandes en aplicaciones de deslizamiento. Hemos desarrollado piezas estándar para este propósito, que estaremos encantados de ofrecerle a pedido.

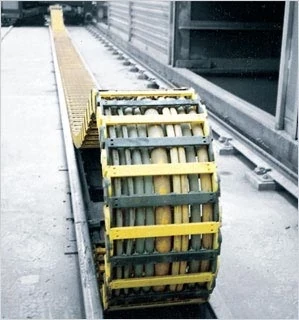

Entorno técnico
Las aplicaciones de viaje largo que utilizan cadenas de energía igus® corren en el agua, en la tierra, en los trópicos, en áreas de riesgo de explosión (cadenas de energía con características especiales de diseño) y muchas otras condiciones. Encontrará más detalles en la sección Entorno técnico de este capítulo. Los abrevaderos guía se pueden suministrar en materiales libres de
corrosión. Cálculo
Las pruebas exhaustivas significan que conocemos nuestros productos de adentro hacia afuera. Los factores importantes en estas pruebas son:
- las fuerzas de empuja-tracción bajo temperaturas tanto ambientales como extremas. Humedad y suciedad.
- Valores de fricción de los polímeros, solos y contra diversas superficies de deslizamiento
- Comportamiento de conductos eléctricos bajo condiciones de empuja-tracción Comportamiento de mangueras hidráulicas
- y de medios bajo condiciones de empuja-tracción
- Vida de servicio, y generación de ruido.
Elementos de manguera grandes
Si no podemos calcular su aplicación en base a estos factores, realizaremos una prueba práctica para usted en nuestro laboratorio. Por favor, consulte igus®.
Los abrevaderos de guía libres de corrosión están disponibles en el material:
- Acero
- inoxidable normalmente galvanizado Aluminio
- resistente al agua de mar
Datos técnicos - viajes largos
| Viaje máximo | 2.625 pies (1,312 pies) |
|---|---|
| Velocidad de desplazamiento máx | 16.4 pies/s |
| Aceleración de desplazamiento máx. | dependiendo del cálculo, puede ser 164 pies/s² y más |
| Peso de llenado máximo | depende del cálculo, puede ser de 47 lbs/ft y más |
