Portacables verticales verticales

Serie preferida para aplicaciones verticales y de pie

portacables de cadena de energía — Aplicación permanente con soporte de los primeros eslabones de la cadena de energía - R68 E-Tube

Soportes
de montaje Los soportes de montaje deben estar conectados de modo que un soporte de cable de cadena de energía no se arquee. El programa igus® ofrece soportes de montaje de bloqueo o de bloqueo unilateral para casi todos los tipos de cadenas de energía. Los soportes de montaje KMA de bloqueo son muy recomendables porque se pueden conectar al ras de una máquina

Cables y mangueras
Los cables y mangueras deben ser colocados en el portacables de la cadena de energía para que puedan doblarse libremente. Para una guía precisa de los cables y mangueras, recomendamos encarecidamente los módulos espaciadores interiores igus®. Los cables deben ser aliviados de tensión en ambos extremos.

Datos técnicos - verticales - aplicaciones permanentes

Altura máxima de carrera - sin soporte	≈ 13 pies
Altura máx. de carrera - con soporte de los primeros eslabones de la cadena de energía	≈ 20 pies
Altura máxima de carrera - con soporte completo	≈ 66 pies
v max (dependiendo de la altura y el peso del trazo)	66 pies/s
un máximo (dependiendo de la altura y el peso del golpe)	164 pies/s2

diagrama de cadena — Opciones para una aplicación permanente con soporte de los primeros eslabones de la cadena de energía: a la derecha, con guía en forma de U - a la izquierda, con el soporte

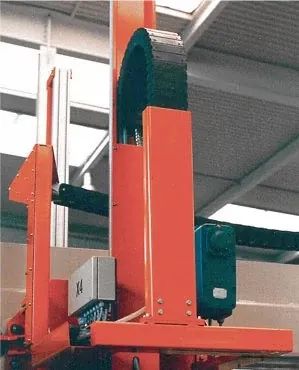

portacables de tubo electrónico — Tubo E soportado en forma de U para una alta aceleración lateral

Aceleración lateral
Si se produce aceleración lateral, la cadena de energía debe apoyarse a lo largo del radio exterior. Para alturas de cadena de energía más altas, generalmente se recomienda que se soporten al menos los tres primeros eslabones en el radio exterior. Para alturas y pesos máximos, a menudo se debe soportar toda la distancia. Debido a la gran variedad de combinaciones que involucran pesos, alturas de carrera, tipos de portacables de cadena de energía y radios de flexión, le recomendamos encarecidamente que haga uso de nuestros servicios de consultoría.

MovimientoscombinadosLos movimientos verticales y horizontales
combinados son posibles con los portacables de cadena de energía igus® para una solución que ahorra costos.

Soportes de fijación KMA de bloqueo Serie 4040 E4/4

Movimientos horizontales y verticales combinados
