El sistema de cable flexible de alto rendimiento ha pasado las pruebas más duras
igus® y Telegaertner probaron cables industriales flexibles RJ45 en condiciones prácticas
La gama chainflex® ofrece el cable bus adecuado para cada necesidad.
Excelentes propiedades de transmisión y una larga vida útil bajo movimiento extremo: estos son los desafíos que los fabricantes de máquinas herramienta y equipos de automatización plantean para sistemas con cables flexibles. Incluso las redes de alto rendimiento con Ethernet de 10 GB/segundo deben cumplir estos requisitos en el entorno Ethernet industrial. Igus® y Telegaertner han trabajado juntos para crear una solución de cableado que haya pasado las pruebas prácticas más duras con suficientes reservas. La combinación de cables chainflex y conectores de enchufe MFP8 RJ45 ofrece características de transmisión sobresalientes incluso después
de millones de ciclos.
Los componentes individuales de una ruta de cableado fueron probados por el fabricante para determinar su conformidad con las normas en un laboratorio. Esto asegura al usuario que la solución completamente ensamblada funcione de manera confiable en el tiempo; además, hemos demostrado que esta puede pasar pruebas estrictas y prácticas. Esto se aplica en particular a las soluciones con cables flexibles que están sometidos a altas tensiones mecánicas.
Por lo tanto, igus® y Telegaertner decidieron unir fuerzas y probar diversas soluciones de cableado ensamblado en sus laboratorios. La atención se centró en soluciones de productos con cables altamente flexibles para aplicaciones Ethernet y PROFINET. Éstos se utilizan en casi todas las áreas de equipos de automatización, en los que se deben transmitir grandes volúmenes de datos de manera rápida y confiable en cada vez más aplicaciones.
Cuando se despliegan cables Ethernet en aplicaciones móviles en cadenas de energía en equipos de automatización, deben cumplir altos requerimientos con respecto a su vida útil y capacidad de carga.
chainflex®: Desarrollados para aplicaciones flexibles, los cables
chainflex® de igus® fueron desarrollados para su uso en sistemas de cadena de energía en movimiento, y han sido probados en muchas áreas de aplicación diferentes. Entre otros, se probaron cables Cat. 6A CFBUS.050 con una camisa exterior de TPE, en los que se trenzaron los elementos del conducto con una longitud de paso especialmente corta. La pantalla general precisa, muy bien trenzada y cuatro pares de protección ofrecen una protección confiable y duradera contra influencias eléctricas exterior. también se probaron cables de bus chainflex con vainas de PVC y PUR
.

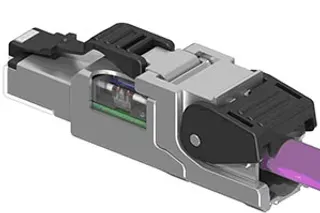

El conector MFP8 RJ45 de Telegaertner se puede ensamblar en campo; ofrece contactos confiables con fusión de los elementos de contacto.
Conectores con terminaciones de cable especiales
Los conectores modulares RJ45 de la serie MFP8 de Telegaertner se caracterizan por sus terminaciones de alambre innovadoras y especialmente confiables. Los cables individuales en un cable son arrastrados a través durante la fabricación. La técnica especial de perforación proporciona conexiones especialmente estables con valores de transmisión sobresalientes. El conector se puede fabricar en el campo y se puede instalar incluso dentro de limitaciones de espacio reducido in situ sin herramientas especiales. Los cables están contenidos de manera confiable en cámaras de tamaño especial sin juego libre, de modo que se garantiza una conexión estable y positiva con una transferencia de señal óptima
.
Telegaertner utiliza una tecnología confiable e innovadora llamada " Insulation Piercing Contact " (IPC) para diámetros de cable que los conectores de crimpado RJ45 disponibles comercialmente no pueden aceptar. Se ha demostrado no solo en aplicaciones industriales, sino también en redes de energía para telecomunicaciones y en cables de conexión de TI de alto valor para contactos duraderos y confiables. En la tecnología IPC, los alambres finos de un conductor trenzado no se sujetan simplemente entre dos conectores de desplazamiento (IDC), como ocurre con la tecnología convencional; más bien, se tiran a través de tres ubicaciones espacialmente compensadas. Esta tecnología pionera ofrece excelentes contactos estables a largo plazo y seguridad adicional bajo tensiones de tracción que no siempre se pueden evitar en aplicaciones prácticas
.

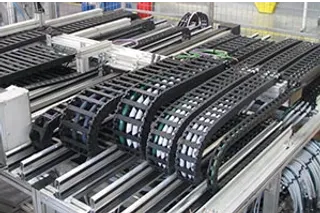

Pruebas de resistencia: Los cables fabricados se someten a más de un millón de golpes dobles. A esto le siguen pruebas eléctricas exhaustivas.
Completar pruebas mucho más allá de la norma

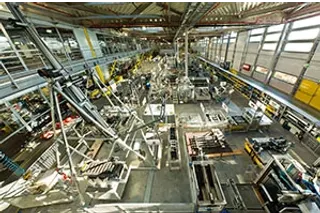

Telegärtner e igus® acuerdan tareas claramente definidas y separadas para las pruebas. El laboratorio igus® se especializa en pruebas de carga mientras realiza movimientos mecánicos en aplicaciones reales. Hasta 700 pruebas se ejecutan de forma continua y simultánea en un área de prueba de 2.750 m². Desde un punto de vista tecnológico, el laboratorio Telegärtner es uno de los principales laboratorios de medición y pruebas para mediciones de alta frecuencia de conectores de enchufe y sistemas de cables ensamblados. El componente clave es la configuración de prueba re-incrustada en tiempo real, que Telegärtner desarrolló. En este tipo de pruebas, los parámetros relevantes se registran simultáneamente en lugar de sucesivamente. El procedimiento es mucho más preciso que lo especificado en los requisitos para la tecnología de medición establecidos en la serie estándar internacional IEC 60512. Por esta razón, los principales laboratorios de medición independientes también utilizan a menudo adaptadores de medición Telegärtner.
Cuando se trata de probar sistemas de cables industriales altamente flexibles, ambas compañías han sido líderes. La norma EN 60352 actual solo define los requisitos de medición para cables con conductores sólidos de un solo hilo y hebras flexibles de siete hilos. No existen requisitos de medición para cables con conductores trenzados de 19 hilos, altamente flexibles, que son necesarios para aplicaciones de tecnología de automatización. La combinación que marca tendencia de estos tipos de hebras de categoría 6 y 6A con conectores de enchufe innovadores con tecnología IPC es una tecnología innovadora que va mucho más allá del estado actual
de estandarización.
Pruebas relacionadas con la práctica
Los cables ensamblados para cadenas energéticas han sido sometidos a movimientos lineales con más de un millón de ciclos. Los parámetros de transmisión de los sistemas de cableado que han sido sometidos a estas tensiones se midieron entonces de acuerdo con estrictas especificaciones Cat. 6A hasta 500 MHz según ISO/IEC 11801. Todas las muestras analizadas demostraron una excelente calidad de transmisión. No se encontraron defectos ni en el interior de los cables ni en el enlace al conector. Las pruebas destructivas finales de las piezas de trabajo, en las que los compuestos se rellenaron con resina de fundición y se pulieron para su examen microscópico, mostraron imágenes de contacto perfectas: Los contactos estaban completamente intactos, ya que al principio, la fijación era tan sólida y confiable como al inicio, y no se encontró ningún juego en la cámara de conexión de los conectores de enchufe. Sobre la base de los resultados de la prueba con movimientos cableares, se realizó una prueba de torsión a +/- 180°/m con el fin de simular movimientos típicos para aplicaciones de robots. Aquí se utilizaron cables con una estructura diferente; estos también fueron capaces de soportar las necesidades especiales más exigentes para la robótica.
Resultado: Excelente idoneidad para Ethernet y Profinet
Los resultados de las pruebas mostraron en general que la combinación de conectores MFP8 y cables bus chainflex® es particularmente adecuada para proporcionar la mayor confiabilidad en sistemas de cableado altamente flexibles en dispositivos de automatización, y para asegurar conexiones Ethernet incluso a altas velocidades de datos de hasta 10 GB/segundo. Las soluciones de cable probadas no mostraron desgaste reconocible ni impacto en la transmisión de la señal incluso después de varios millones de ciclos. Esto también se confirmó en otras series de pruebas. Por lo tanto, los cables ensamblados cumplen completamente con los estándares Ethernet en las importantes categorías Cat. 6 y 6A. Incluso dentro de los requerimientos más bajos de Cat. 5, que juegan un papel importante en las aplicaciones Profinet, los cables chainflex® con conectores MFP8 de
Telegaertner proporcionan una confiabilidad excepcional.
