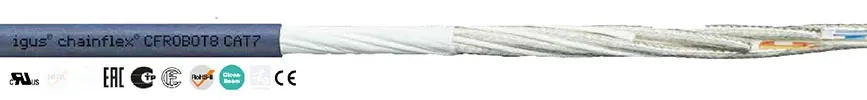

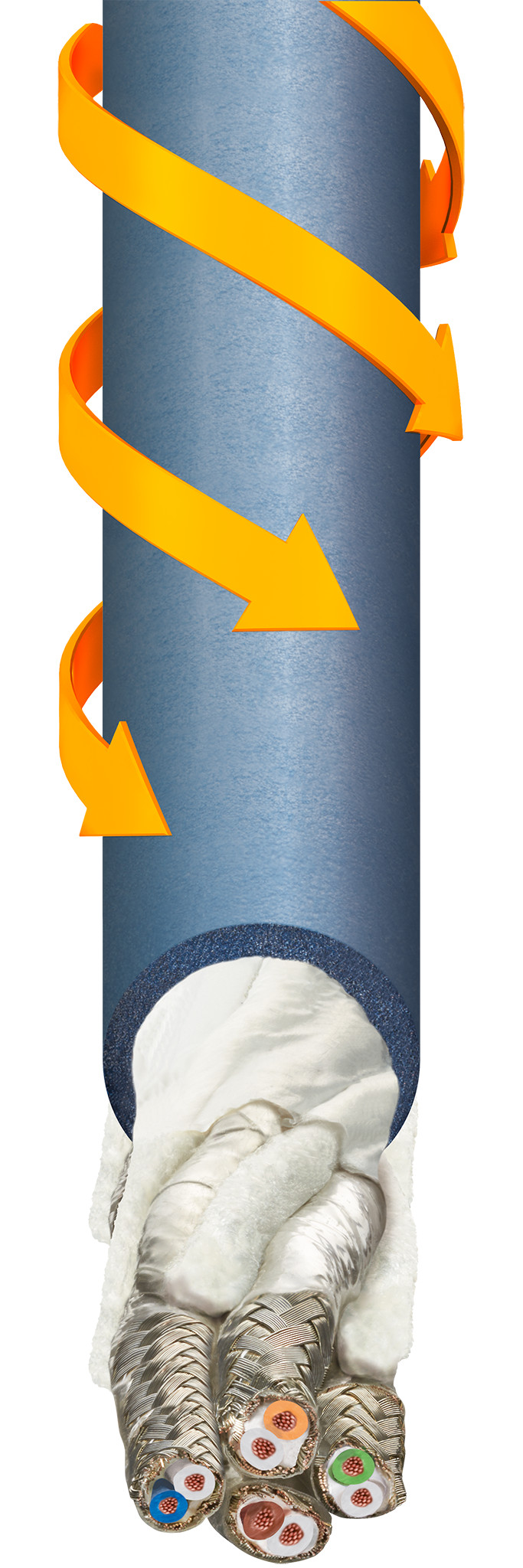

Garantía Chainflex® para cable de robot

Configuración de la prueba Chainflex®

Conclusión:

Esta prueba ha verificado una vez más la garantía Chainflex® para dichos movimientos y así demuestra que se garantiza una vida útil confiable.

Hay un número prácticamente infinito de proveedores de cable, que también venden cables para el área " apta para cadena ". Pero más a menudo surge para el cliente la pregunta de hasta qué punto estos cables son realmente apropiados para su uso y cuándo es de esperarse un daño. Los experimentos y pruebas comúnmente utilizados estipulados en las normas cumplen con los requisitos especiales de los clientes solo en los casos más raros, ya que estas aplicaciones específicas simplemente no pueden describirse en términos de estándares

.

2. Inspecciones estructuralesAquí, se evalúan sistemáticamente nuevas superestructuras, procesos de fabricación y los impactos relacionados en la vida útil. En particular, estas pruebas demostraron en el pasado que procesos de fabricación evitables similares pueden conducir efectivamente a diferencias significativas en la aplicación móvil.

3. Pruebas de calidad en procesoDespués del final de la producción y las pruebas estándar habituales para la producción de cables, los cables aleatorios son sometidos a pruebas especiales igus® de acuerdo con ciertos algoritmos de selección. De este modo, el laboratorio prueba hasta el 10% de todos los cables fabricados en la prueba de flexión por fatiga y realiza los exámenes de estructura necesarios.

4. Pruebas de vida útil a largo plazoEstos proyectos de prueba que deben contarse hasta por 4 años, examinan la vida útil máxima real de los cables seleccionados.
Aquí el enfoque en un monitoreo continuo de los parámetros es válido particularmente para detectar fallas con prontitud.

5. Aplicaciones específicas del clienteUn servicio especial consiste en pruebas específicas del cliente de acuerdo con el estándar igus®.
Estas pruebas se basan en las secuencias de movimiento específicas del cliente de la aplicación y en operaciones particularmente críticas, proporcionan la ventaja significativa de definir los límites resultantes de las pruebas, y las optimizaciones potenciales son factibles antes del inicio de la producción en serie grande.

El laboratorio chainflex®

Para implementar las pruebas antes mencionadas de manera útil, sistemática y reproducible, se deben cumplir diversas condiciones.
Además de los estándares de prueba igus® que definen reglas claras para las pruebas y aseguran la comparabilidad, se necesita crear el entorno necesario. El laboratorio integral cubre más de 29,600 pies cuadrados y ofrece estas condiciones:

Para ello, el equipo de laboratorio puede utilizar alrededor de 50 diferentes bancos de prueba y equipos. Ahí están los recorridos más variados (desde 0.3 m hasta 120 m) para elegir e incluso reproducir aplicaciones colgantes así como horizontales.

Los puestos de prueba de torsión con 12 ejes Triflex® ofrecen una variedad de posibilidades de prueba y amplían el programa de prueba de torsión, que se completa con cuatro robots de seis ejes diferentes.

Particularmente para el desarrollo de materiales se utilizan instalaciones especiales de prueba para abrasión y pruebas de medios que prueban bajo condiciones experimentales mucho más reales que las pruebas de inmersión y envejecimiento realizadas de acuerdo con UL o VDE. Estos han contribuido significativamente a que los materiales de la cubierta exterior igus® se conviertan en los materiales específicamente diseñados para los sistemas de suministro de energía, garantizando la más alta confiabilidad.

Además, los efectos térmicos a menudo subestimados en los cables móviles se pueden atravesar en curvas de temperatura de -40°F a +140°F en un contenedor refrigerado especial equipado con un eje

de 7 m de largo.

Esto ofrece la ventaja significativa de que las pruebas no tienen que depender de las pruebas convencionales de mandril de bobinado VDE. En su lugar, el envejecimiento se puede probar usando una gran variedad de curvas de temperatura en movimiento continuo. Como parte de esta prueba, el eje 7 m se puede operar con diferentes radios y tipos de cadena.

Naturalmente, se aplica a todas las pruebas que los más de 700 cables de prueba operativos actualmente estén documentados de manera sistemática y efectiva. Debido a que, estos 700 cables de prueba significan que aproximadamente más de 5000 puntos de medición deben ser monitoreados constantemente.
En este proceso se utilizan los sistemas de monitoreo desarrollados por igus®. Además del monitoreo en línea, aseguran la documentación con una precisión extremadamente alta, permitiendo detectar el desgaste antes de una falla.

Esta detección temprana -sin pruebas destructivas- es especialmente importante para poder sacar conclusiones respecto a las adaptaciones que puedan ser necesarias. Posteriormente, cada cable se desdivide en sus componentes de acuerdo con procedimientos especificados y se examina en detalle y se documenta.

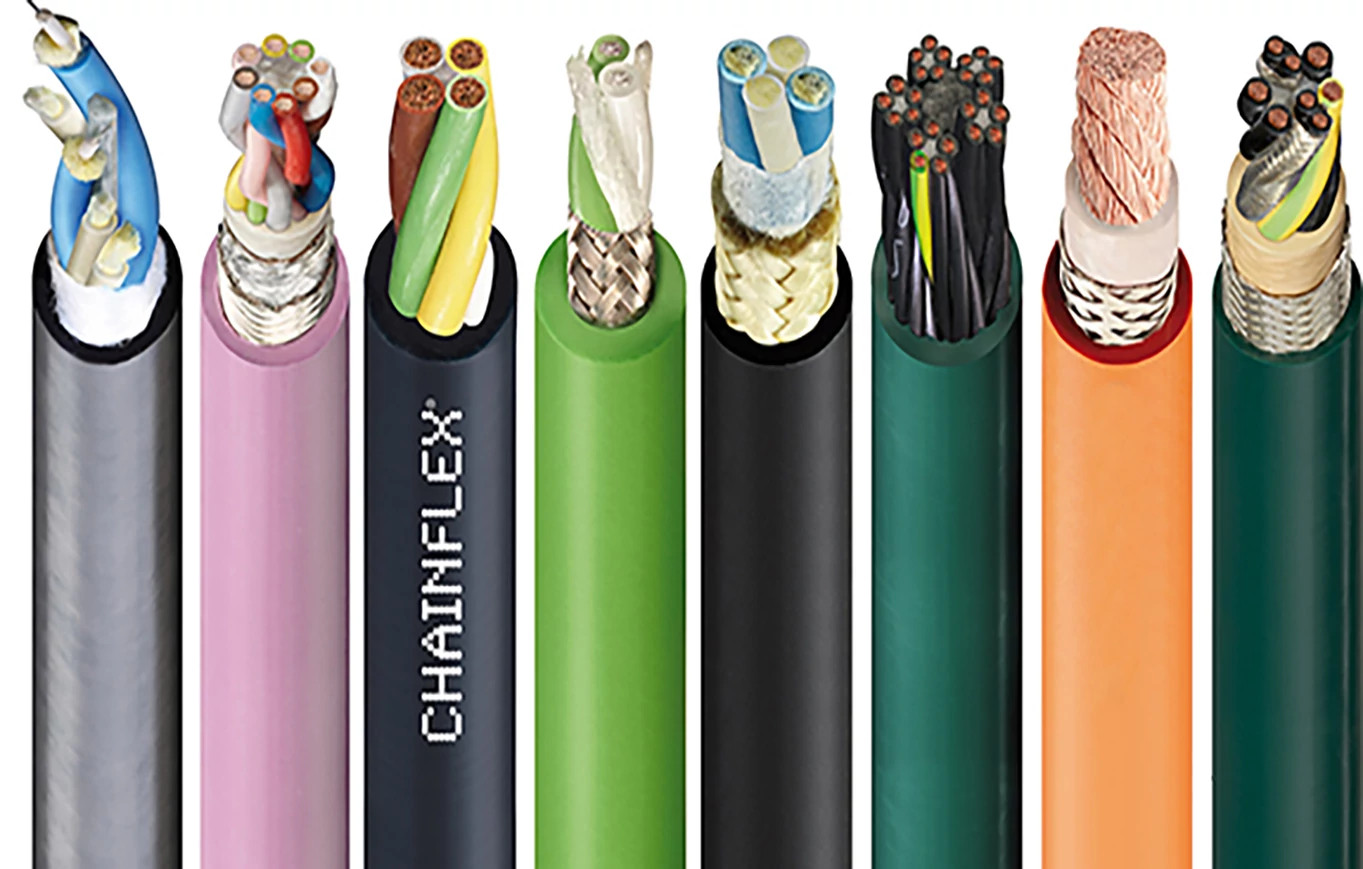

Laboratorio de pruebas Chainflex® para cables flexibles
