Portacables de cadena de energía: el material adecuado para cualquier aplicación de cadena de cable

Los portacables suelen ser una idea tardía para muchos ingenieros de diseño, pero muchas veces, son la clave para proteger cables y mangueras vitales en maquinaria automatizada. Los portacables pueden considerarse la línea de vida que mantiene una máquina en funcionamiento. No solo guían los cables y mangueras, sino que protegen contra elementos externos ásperos, incluyendo suciedad y polvo, escombros voladores, productos químicos y calor excesivo

.

Los portacables de plástico de alto rendimiento de cadena energética de igus ofrecen una instalación fácil, bajo desgaste bajo condiciones ambientales adversas y una larga vida útil incluso en movimientos extremadamente dinámicos. Además, los portacables de cadena de energía tienen un diseño modular y se pueden utilizar en muchos tipos diferentes de aplicaciones. No importa cuán intrincado o simple sea el proyecto, existe un portacables de cadena de energía que proporciona una solución rentable y de bajo mantenimiento

.

Los portacables de cadena de energía están disponibles en una amplia gama de tamaños, estilos y materiales plásticos de alto rendimiento. Todos los materiales estándar de igus® son extremadamente versátiles e ideales para casi cualquier aplicación. Para aquellas aplicaciones con elementos excesivamente ásperos, igus ha desarrollado materiales especiales capaces de soportar una larga lista de elementos extremos

.

La siguiente “Guía de materiales” describe las diferentes opciones disponibles.

Altos estándares para cada cadena de cable Material

igus® ofrece más de 70,000 sistemas de cadena de energía diferentes en diferentes plásticos de alto rendimiento. No importa cuál sea el material, cada cadena energética tiene las mismas propiedades básicas: un alto nivel de elasticidad, alta resistencia a la abrasión y la capacidad de soportar presiones cambiantes y cargas de tracción. Las cadenas de energía también se pueden utilizar en una amplia gama de temperaturas en interiores y exteriores y son resistentes a los rayos UV. Su construcción plástica asegura que nunca se corroerán cuando se expongan a la humedad, agua salada y otras influencias ambientales

.

igumid G: Material estándar universal

igumid NB: Material

ignífugo Características similares de igumid G se encuentran en igumid NB, el material estándar para todas las EZ Chains®, un portacables que ofrece fácil acceso a cables y mangueras a través de una barra transversal dividida a lo largo del radio exterior. Esta cadena energética en particular debe ser muy fácil de abrir y, por lo tanto, igumid NB combina flexibilidad y resistencia para permitir un fácil enrutamiento de cables y barras transversales que se pueden abrir o cerrar simplemente a mano. Estas cadenas cuentan con las siguientes clasificaciones ignífugos:

• clasificación UL 94 - V2
• VDE 0304 Partes clasificación 3-5.70 - llb
• DIN 4102 inflamabilidad de materiales - B2

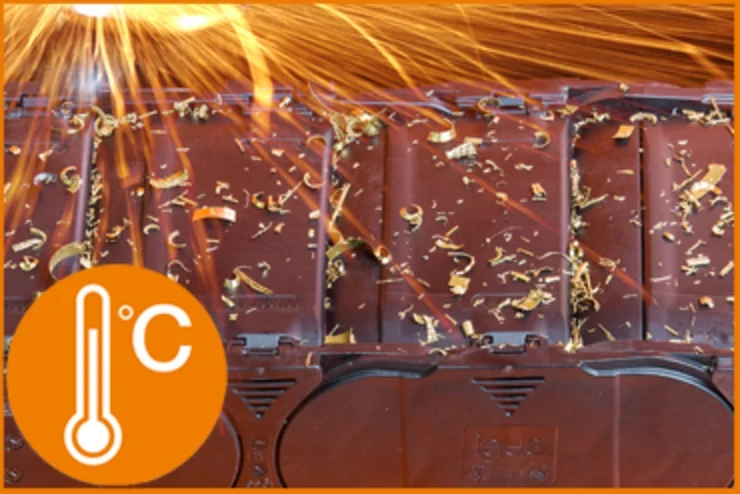

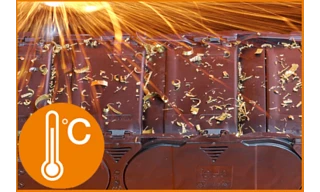

igumid HT: Repelente de chip-repelente Material

cadenas de energía hechas de igumid HT, un material especial para altas temperaturas, es ideal para aplicaciones de máquina herramienta y acero. El diseño completamente cerrado evita que los desechos voladores calientes, como virutas de metal, dañen cables y mangueras. El material puede soportar escombros de hasta 1,500 grados Fahrenheit y más, lo que anteriormente solo era posible con

cadenas de acero. El tubo de energía RX de igus® está hecho de igumid HT. Además de ser capaz de repeler los chips calientes, su contorno exterior liso y abombado asegura que sea casi 100 por ciento a prueba de astillas. Todos los escombros, como las virutas de metal, simplemente se caen. En los laboratorios de prueba de igus® se han llevado a cabo una serie de pruebas exhaustivas, que incluyen experimentos submarinos y pruebas que miden la penetración de la masa del chip, para confirmar que el tubo de energía es casi 100 por ciento hermético. A pesar de su diseño robusto, el tubo de energía RX se puede abrir fácilmente con un destornillador para desenroscar los pernos integrados en el radio exterior de cada enlace.

igumid DT: Material Magnéticamente Detectable

Para aplicaciones en las industrias de producción de alimentos y tabaco, existe igumid DT. El compuesto base de igumid DT se modificó para que incluso los fragmentos más pequeños (tan pequeños como 1 milímetro) sean detectados por todos los sistemas estándar de detección de metales. Esto asegura que en caso de un mal funcionamiento del sistema o máquina, los chips puedan ser detectados y puedan ser retirados de manera segura del producto.

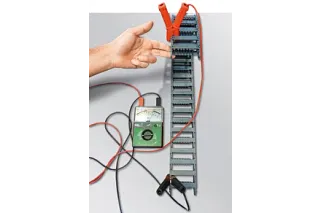

ESD: Material de descarga electrostática

igumid GE: Material de sala limpia

Los

ambientes de salas limpias ponen exigencias especialmente altas en la resistencia al desgaste de cualquier sistema automatizado. igumid GE está especialmente diseñado para aplicaciones de salas limpias y las gamas de portacables igus® 'Serie E6 y E14 están hechas de este material. Ha sido probado por el Instituto Fraunhofer de Tecnología de Producción y Automatización (IPA) en el área de compatibilidad de salas limpias

y microproducción.

Longitud no soportada Material: igumid XXL igumid XXL

es un nuevo material diseñado para voladizo de hasta 22 pies de largo sin abrevaderos de guía y soportes. Con este nuevo material se reducen los esfuerzos y costos de instalación, especialmente en aplicaciones de deslizamiento que requieren costosos portacables, canales guía adicionales y más espacio. igumid XXL es ideal para el manejo y transporte de equipos, maquinaria de construcción y grandes robots

.

Los beneficios de So Many Materials

Los portacables de cadena de energía están disponibles en una amplia gama de materiales para las aplicaciones más simples a las más demandantes. El material estándar igus® ', igumid G, es una opción ideal para la mayoría de las aplicaciones y puede ser utilizado en diversas condiciones ambientales. Sin embargo, para aplicaciones con requerimientos especiales, tener una amplia gama de materiales especiales de alto performance facilita que cualquier ingeniero de diseño encuentre la solución perfecta, al tiempo que ahorra tiempo y dinero al evitar la necesidad de soluciones costosas y personalizadas

.
