Cojinetes de extremo de varilla de plástico versus acero
1.1 Los cojinetes de extremo de varilla de plástico igubal® son autolubricantes y resistentes a la corrosión.
Los cojinetes de extremo de varilla esférica son ideales para facilitar el movimiento rotatorio y lineal en una amplia variedad de aplicaciones desde envases y equipos agrícolas, hasta maquinaria médica y de ejercicio.
No obstante, con diferentes opciones disponibles, es importante recordar que no todos los extremos de la varilla son iguales; cada uno tiene su propio conjunto único de ventajas, desventajas y limitaciones.
A continuación se presentan algunos de los elementos clave a tener en cuenta al elegir entre un cojinete de extremo de varilla de acero y un cojinete de extremo de varilla de plástico.
Diseño

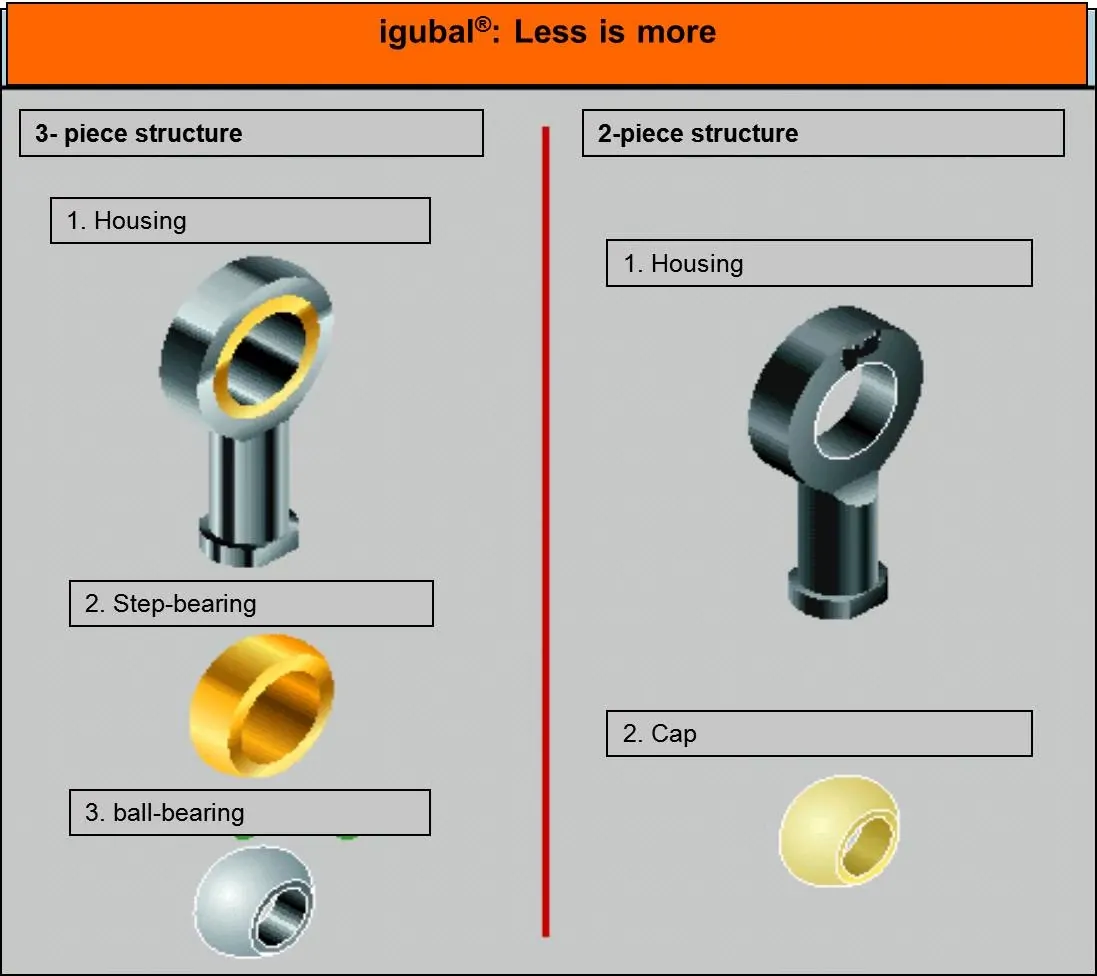

Haga clic para agrandar la imagen1.2 extremo de varilla de acero Diseño de 3-pc (izquierda) vs. extremo de varilla de plástico diseño 2-pc (derecha).
Los cojinetes de extremo de varilla de acero y los cojinetes finales de varilla de plástico funcionan de manera diferente como resultado de cómo se diseñan cada uno.
La mayoría de los extremos de las varillas de acero cuentan con tres piezas: una carcasa, un cojinete de “escalón” (también conocido como pivote) y un rodamiento de bolas. Un extremo de varilla de plástico, sin embargo, cuenta con dos piezas: una carcasa y una bola.
Movimiento

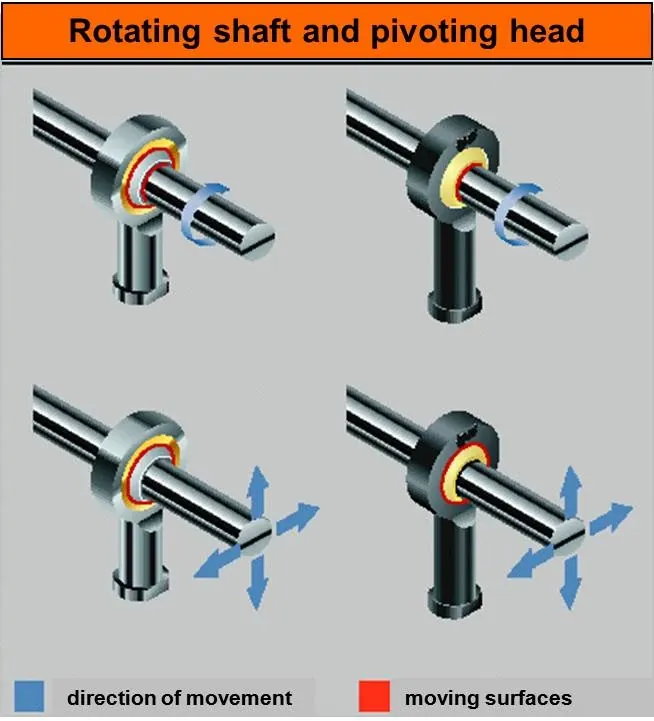

Haga clic para agrandar la imagen1.3 Movimiento del extremo de la varilla de acero (izquierda) vs. Movimiento del extremo de la varilla de plástico (derecha).
La configuración del cojinete extremo de la varilla de acero hace que gire tanto con el eje como con la bola contra la carcasa, y compense las desviaciones angulares colocando la bola contra la carcasa. En comparación, el cojinete de extremo de la varilla de plástico gira de manera diferente, con el eje contra la bola. Al igual que los extremos de varilla de acero, los extremos de varilla de plástico también compensan las desviaciones angulares al situar la bola contra la carcasa
.
Específicamente, los extremos de varilla de plástico igubal® de igus® son ideales para aplicaciones giratorias o lineales donde la bola esférica del extremo de la varilla necesita moverse ligeramente para compensar la desalineación del eje.
Ventajas y desventajas
Los cojinetes de extremo de varilla de acero y los cojinetes finales de varilla de plástico tienen muchos beneficios, pero también algunas limitaciones. Es importante entenderlos a fin de identificar el mejor rodamiento para su aplicación.
1.4 Los cojinetes de extremo de varilla de plástico son resistentes a la corrosión, a diferencia de sus contrapartes metálicas.
Rodamientos de extremo de varilla de
- plástico Ventajas: Auolubricante, que elimina la necesidad de accesorios de grasa y mantenimiento
- 50 por ciento más ligeros que los extremos de varilla de acero/metal
- Amortiguación de vibraciones
- Resistente
- a la suciedad y al polvo
- Resistente a la corrosión Se puede utilizar en movimientos giratorios, oscilantes y lineales
Desventajas:
- Menor capacidad estática Mayor
- tolerancia E10 con plástico en comparación con el acero en H7
- Más acumulación de
- calor Menor par de apriete que las piezas metálicas (de rosca)
- Incapacidad para fijar directamente la bola con un tornillo (se requiere un manguito de metal)
Rodamientos de extremo de varilla de acero
Aplicación de campo
1.5 El cojinete de extremo de la varilla de plástico superó al rodamiento final de la varilla de acero.
En una prueba de un año de duración, un rodamiento final de varilla de plástico igubal® seguía funcionando a 97 millones de ciclos, mientras que el rodamiento final de varilla de acero fallaba después de 50 millones de ciclos.
Parámetros de prueba: Tiempo
total de operación: 6,500 horas
Ciclos completados: 97 millones Diámetro
interior después de la prueba: calibre de pasador 6.0 en movimiento/6.1 no móvil
Carga 50-90 N
Otras soluciones
Si ni los extremos de varilla de acero ni los extremos de varilla de plástico son adecuados para su aplicación, es posible que desee considerar una de las siguientes alternativas:
extremos de
- varilla de metal liso (metal sobre metal) extremos
de* varilla con PTFE o revestimiento de nylon extremos
de varilla de* bronce extremos de varilla
de* aguja Rodamientos
de* bolas
