Empacadora con una larga vida útil

Problema

El fabricante belga Valvan Balling Systems ofrece, entre otras cosas, soluciones para empacar pacas. Como su nombre indica, las empacadoras permiten agrupar una amplia variedad de materiales en pacas compactas. En la agricultura, el heno se comprime en remolques detrás del tractor y al mismo tiempo se sella cada bulto antes de que sea expulsado de la empacadora al campo. El proceso de sellado está asociado con la rotación. Para este proceso se tuvo que encontrar una solución para el enrutamiento de los diversos cables eléctricos y mangueras neumáticas en la máquina en un pequeño espacio de instalación

.

Solución

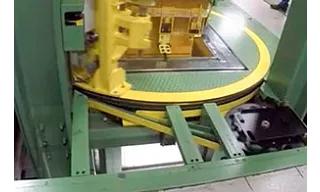

Hoy en día, se instala un anillo giratorio alrededor de la caja de prensa y entre las columnas de la empacadora. La solución de línea se resolvió mediante una cadena energética plástica, que se desenrolla junto con el movimiento rotacional del anillo en sentido horario mientras se sella la paca de heno. Después de expulsar la paca de heno, la cadena de energía se puede retraer girando el anillo en sentido antihorario. El giro de la aplicación supera los 360° a aproximadamente 455°. En la actualidad, este logro se logra mediante un e-spool que ha sido especialmente desarrollado para este tipo de movimientos rotacionales. Gracias a un ancho de cadena de energía de un máximo de 50 mm, la solución a medida para el fabricante también se puede encontrar en el espacio de instalación muy limitado. La instalación ha estado funcionando de manera confiable durante más de un año.
