drylin® R - Información técnica

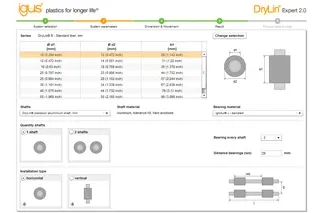

Sistema experto DryLin®

Utilice el sistema Expert para averiguar rápidamente qué rodamiento lineal drylin® funcionará en su aplicación.

Calcule la vida útil, la autorización y genere archivos CAD y RFQs utilizando un programa simple.

Tabla de materiales

Características generales	Unidad	iglide® J	iglide® T500	iglide® J200	Método de prueba
Densidad	g/cm³	1,49	1,44	1,72
Color		Amarillo	Negro	Gris oscuro
Max. absorción de humedad a 73°F/ 50% R. H.	Wt. -%	0.3	0.1	0.2	DIN 53495
Max. absorción de agua	Wt. -%	1.3	0.5	0,7
Coeficiente de fricción superficial, dinámico, contra acero	µ	0,06 - 0,18	0,09 - 0,27	0,11 - 0,17
valor p x v, máx. (seco)	psi x fpm	9,700	37,700	8,600
Propiedades mecánicas
Módulo E de doblado	psi	348000	1174500	406000	DIN 53457
Resistencia a la flexión a 68°F	psi	10585	24650	8410	DIN 53452
Resistencia a la compresión	psi	8700	14500	n.d.
Recomendado máx. presión superficial (68°F)	psi	5075	21750	3335
Dureza Shore D		74	85	70	DIN 53505
Propiedades físicas y térmicas
Temperatura superior a largo plazo	° F	194	482	194
Temperatura superior de aplicación a corto plazo	° F	248	599	248
Temperatura de aplicación más baja	° F	-58	-148	-58
Conductividad del calor	[W/m x K]	0,25	0,6	0,24	ASTM C 177
Coeficiente de expansión térmica (a 73.4 °F)	[K^-1 x 10^-5	10	5	8	DIN 53752
Propiedades eléctricas
Resistencia específica hacia delante	Ωcm	> 10¹³	< 10⁵	> 10⁸	DIN IEC 93
Resistencia superficial	Ω	> 10¹²	< 10³	> 10⁸

DryLin® R: Comparación de las cargas dinámicas permitidas con el mismo diámetro

Suciedad, polvo, fibras

Bujes de bolas resistentes a la suciedad y al polvo

Una característica importante de todos los rodamientos lineales drylin® es su tolerancia a la suciedad. Para la mayoría de los sistemas de rodamientos, se recomienda el uso de limpiaparabrisas o sellos para una acumulación de suciedad incluso baja. drylin® no se ve afectado por el polvo, pelusa o suciedad

gruesa.

El diseño patentado del rodamiento utilizando almohadillas deslizantes individuales, conectadas por secciones de película delgada, proporciona beneficios de rendimiento para ambientes sucios..

suciedad, incluso cuando se moja en el eje, es limpiada por las almohadillas deslizantes individuales y trasladada a las áreas sin contacto. Luego, las secciones deslizantes de los cojinetes drylin® se deslizan sobre el eje que ha sido libre de todos los contaminantes

Cojinetes lineales divididos

Las aplicaciones que operan al borde de la viabilidad técnica o en entornos extremadamente duros se caracterizan por la necesidad de reemplazar frecuentemente los rodamientos lineales. En muchos casos, la vida útil se puede multiplicar muchas veces con drylin®. Sin embargo, en aplicaciones extremas, incluso los cojinetes drylin® pueden necesitar ser reemplazados de vez en cuando

Los cojinetes lineales drylin® pueden contribuir a reducciones considerables de costos en tales casos, ya que solo es necesario reemplazar el revestimiento del rodamiento iglide®. Esto a menudo significa una reducción de más del 90% en los costos de las piezas de reemplazo. Los forros iglide® pueden ser reemplazados, mientras que una jaula con soporte de bolas

no.

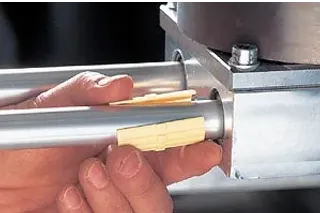

Los adaptadores divididos ofrecen ahorros de costos aún mayores. Ya no es necesario retirar los ejes de la carcasa. Las dos carcasas del adaptador se pueden abrir muy fácilmente. El cojinete de plástico de alto rendimiento en el interior está dividido y se puede sacar fácilmente del eje. Sujete un cojinete nuevo sobre el eje, junte las dos mitades del adaptador e instálelo

Los adaptadores divididos ayudan a reducir los tiempos de instalación al mínimo.
