DryLin® T - Información de carga y diseño del sistema

Capacidad de velocidad de carga &

Los

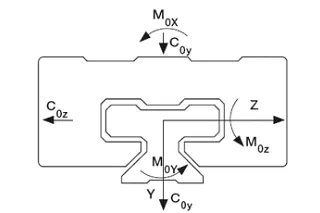

sistemas de guía lineal DryLin® T pueden soportar altas cargas estáticas debido a sus grandes superficies. La carga máxima en la dirección y es mayor que en la dirección z, ya que la superficie del rodamiento se duplica en la dirección y. Con una baja tasa de inercia, altas aceleraciones y a corto plazo, son posibles velocidades extremas de hasta 49 pies/s

.

Diseño del sistema

Para el correcto cálculo del sistema de guía lineal DryLin® T, se debe determinar si las fuerzas que surten efecto están dentro de los límites permisibles y si estas sobrecargan el elemento de deslizamiento donde se producen las fuerzas más altas

.

El cálculo de la fuerza motriz necesaria y la velocidad máxima permitida es importante; cada combinación de montaje requiere una fórmula diferente para el cálculo. Los factores concernientes a los choques y fuerzas de aceleración no se incluyen en el cálculo, por lo tanto, se debe monitorear la carga máxima y la carga permisible

.
