Rodamientos para Sistemas de Seguimiento Solar Los sistemas

“En comparación con una inclinación fija, logran un rendimiento adicional de hasta 30 por ciento. Esto resulta de una utilización más eficiente de los períodos matutino y vespertino, por lo que los sistemas de seguimiento se alinean al sol de manera óptima. Eso naturalmente aumenta su nivel de eficiencia a largo plazo”. Los diversos sistemas del especialista fotovoltaico se basan en componentes y principios de diseño que han demostrado su eficacia miles de veces en la industria automotriz. Básicamente es una construcción de acero en movimiento. Todos los componentes utilizados aquí deben ser totalmente robustos y libres de desgaste. Eso se aplica particularmente a la tecnología de rodamientos. Las plantas solares utilizan cojinetes de polímero tribooptimizados del especialista en rodamientos igus® GmbH, Colonia. Además de ser autolubricantes y libres de mantenimiento, son robustos y aseguran una larga vida útil. “Esta es la única manera en que podemos dar a nuestros clientes una garantía operativa de 25 años”, dice el jefe de desarrollo Dirscherl

.

El sistema de seguimiento “s:track” mide 85 pies de largo y 11 pies de alto. Simple en diseño y rentable en uso, la unidad de inclinación horizontal demuestra sus fortalezas sobre todo en regiones cercanas al ecuador. El número de horas libres de nubes es bueno aquí a lo largo del año, lo que significa que las horas de la mañana y de la tarde también se pueden utilizar de manera efectiva. No obstante, a menudo faltan los montadores de experiencia en estas regiones para erigir la planta. “En consecuencia, los sistemas deben ser sencillos de ensamblar”, señala Gerhard Dirscherl

.

El especialista fotovoltaico utiliza cojinetes planos de plástico autolubricantes y libres de mantenimiento de igus® GmbH en todos sus sistemas de seguimiento solar. En “s:wheel” asumen una función de centrado sobre todo. Y en el eje pivotante del sistema de inclinación horizontal “s:track”, demuestran sus fortalezas de muchas maneras. Prensados en un tubo estándar completamente galvanizado, combinado con un eje de acero, deben funcionar de manera confiable a pesar de las tolerancias de instalación prevalecientes. Al mismo tiempo se inclinan diariamente +/- 45°. Sobre todo esto se reduce a la insensibilidad durante el montaje, un manejo suave y una larga vida útil.

Los sistemas no siempre están alineados al último milímetro. “Hay que tener en cuenta las tolerancias en las construcciones de acero”, dice Dirscherl. En este caso se generan altas fuerzas, que los cojinetes poliméricos deben ser capaces de soportar. A eso se suman las condiciones ambientales difíciles: en consecuencia, el polvo, la arena, la lluvia y el calor no deben tener ningún efecto sobre la capacidad funcional del sistema en general. Todos los componentes deben mantenerse al aire libre a largo plazo. “En caso de que, por ejemplo, el conjunto de cojinetes de plástico caiga sobre el suelo polvoriento durante el montaje, eso no juega ningún papel en su capacidad funcional”, dice el jefe de desarrollo. “Con un ensamble de rodamiento de bolas sensible, por otro lado, ya experimentaríamos serios problemas a más tardar.

"

“En el foco de nuestros sistemas generales está la simplicidad para el usuario”, explica el jefe de desarrollo, Dirscherl. “Nuestros clientes están repartidos por todo el mundo. No podemos reemplazar los rodamientos cada pocos meses. Además, damos a nuestros clientes la garantía de que pueden operar sus plantas por lo menos 25 años”. El asesor técnico de ventas igus®, Bernhard Hofstetter, informa sobre un cálculo de vida útil que se realizó con anticipación al respecto. “Incorporamos todos los parámetros críticos de la planta, como temperatura, fricción y estrés. Pimos demostrar que la vida útil de los cojinetes de polímero supera con creces incluso la vida útil de la planta. Con estos resultados estamos en condiciones de demostrar que los elementos de la máquina funcionan para el cliente.

"

Resistente a la suciedad y bordes afilados

iglide® G300 fue elegido como material de cojinete polimérico. Estos cojinetes todoterreno rentables cubren una amplia gama de aplicaciones. Trabajan en operaciones secas a temperaturas de —40° F a +266° F. Al mismo tiempo son insensibles al polvo y a la suciedad, adecuados para movimientos simples de rotación y pivote. Los rodamientos robustos también soportan las cargas máximas y de borde sin problemas.

En total, 15 cojinetes iglide® G300 están actualmente instalados en los cinco puntales de acero para el eje norte-sur en la “s:track”. En total hay un espacio de instalación disponible de aprox. 100 mm. Debido a las altas tolerancias, se instalan tres bujes en cada puntal. “El tercer buje básicamente no tiene función. Solo se instala como precaución”, dice Gerhard Dirscherl. De ahí que exista la opción de insertar un conjunto de rodamiento especial con una longitud de 47 mm de izquierda a derecha como casquillo de brida. De esta manera se puede ahorrar un rodamiento, lo que minimiza aún más las fuentes de fallas y facilita aún más el montaje. Dirscherl parece estar muy contento con el asesoramiento técnico, además: “La colaboración es buena, como ya se puede ver en la propuesta igus® para el conjunto especial de rodamientos. Aunque a menudo no se pueden prever para empezar las cifras sobre nuevos desarrollos, siempre nos sentimos muy bien atendidas.

"

e-chain para planta fotovoltaica

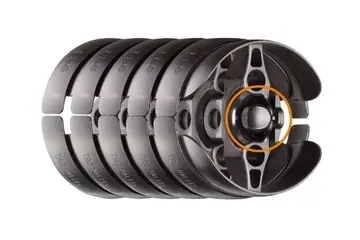

El sistema de seguimiento solar “s:wheel” para plantas de energía solar medianas y grandes también utiliza un sistema de cadena de energía “triflex® R” multidimensionalmente móvil de igus®. Esto guía de manera segura los cables solares. La energía se descarga en el centro giratorio del módulo. La cadena energética plástica se pone bajo la mayor tensión en este punto. Mientras que la carcasa completa permanece rígida, la cadena toma un movimiento radial con cada conmutación, por lo que se estresa cada vez más con cada paso. La alta resistencia a la tracción se obtiene mediante el llamado " principio de remolque ", que interconecta los elementos individuales de manera similar a un enganche de remolque. La movilidad requerida en todas las direcciones está asegurada por esta formación en forma de bola. De esta manera, se puede garantizar un período de operación sin problemas más allá del período de alimentación

.

• El material iglide® más popular en todo el mundo
• Alta
• resistencia al desgaste Resistencia al polvo y la suciedad
• Rentable

• Radio de curvatura definido, tope de torsión
• incorporado Fácil de alargar/acortar, llenado simple
• Bola & Diseño de enlace de zócalo
• Múltiples cavidades reducen la abrasión del cable
