sistema modular de engranajes helicoápales apiro

Sistema modular de engranajes helicorescos de plástico de Apiro®

El sistema de engranajes helicosos Apiro® aporta modularidad y adaptabilidad al siguiente nivel. Las cajas de cambios Apiro consisten en engranajes helicoidales hechos demateriales iglide®optimizados tribológicamente, ya sea unmotor o accionamientomanual, y una serie de características opcionales como ejes en voladizo, pernos de accionamiento y perfiles multifuncionales. Debido a los materiales plásticos utilizados, las cajas de cambios Apiro no solo son livianas y rentables, sino completamente autolubricantes y resistentes a la suciedad y al polvo. Hay disponible una amplia gama de relaciones de transmisión, y la conexión alos actuadores linealesdrylin® ydryspin® es simple & direct. Los sistemas de engranajes helicosos Apiro se pueden utilizar en las industrias de envasado y alimentos —la mayoría de las veces para cambios y tareas de empuje— y en la industria médica, entre otras. Las aplicaciones más complejas como pantriesincluso se pueden hacer a partir de nada más que cajas de cambios y accesorios Apiro.

Beneficios: Compuestos

de materiales tribológicamente optimizados
Ligero, de baja holgura, autolubricante
Motor o accionamiento manual, acoplamientos disponibles Los
módulos se pueden conectar en serie o en paralelo
Kit de sensores disponible para todas las opciones
85%, sin condensación
Temperatura de aplicación: +5°C a +50°C
Adecuado para aplicaciones de salpicaduras de agua

Descarga el archivo Apiro STEP

Historia de la aplicación

Cambio automatizado para la industria de bebidas y envases

Rivella AG optimizó su línea de embotellado con los sistemas de caja de cambios modulares Apiro igus® 'Apiro, reduciendo los ajustes de 48 a dos. Esto redujo el tiempo de cambio en un 95%, completando el proceso en minutos.

El sistema modular de caja de cambios hace que sea fácil y ahorra espacio integrar ajustes de carril, ajustes de curva y guías laterales de sistemas transportadores en sistemas existentes.

Más información

Línea de embotellado Rivella con sistema de caja de cambios Apiro para cambios

Buscar piezas de engranaje helicotor

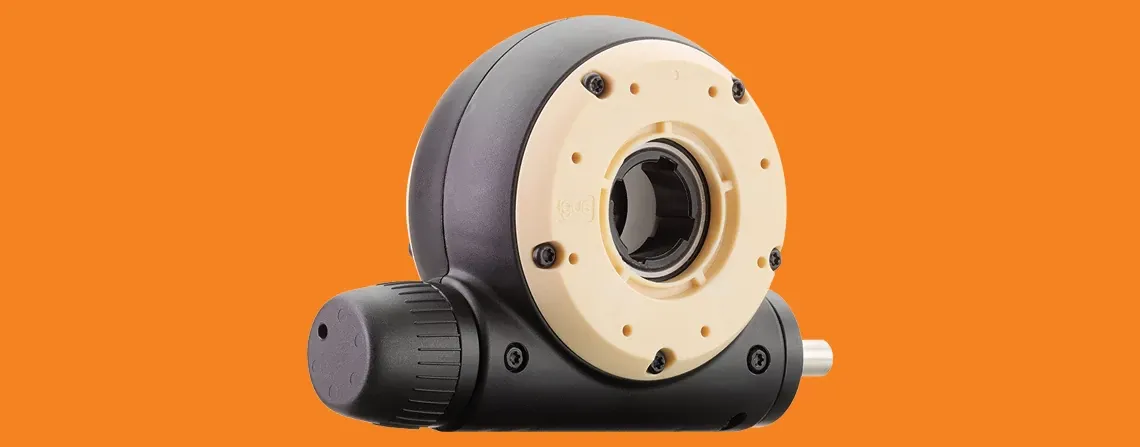

Engranaje para lombrices con varias opciones

Transmisiones disponibles 4:1, 32:1, 64:1
Par de salida 2.5Nm
Más transmisiones
Varios sujetadores

Navegar por la tienda

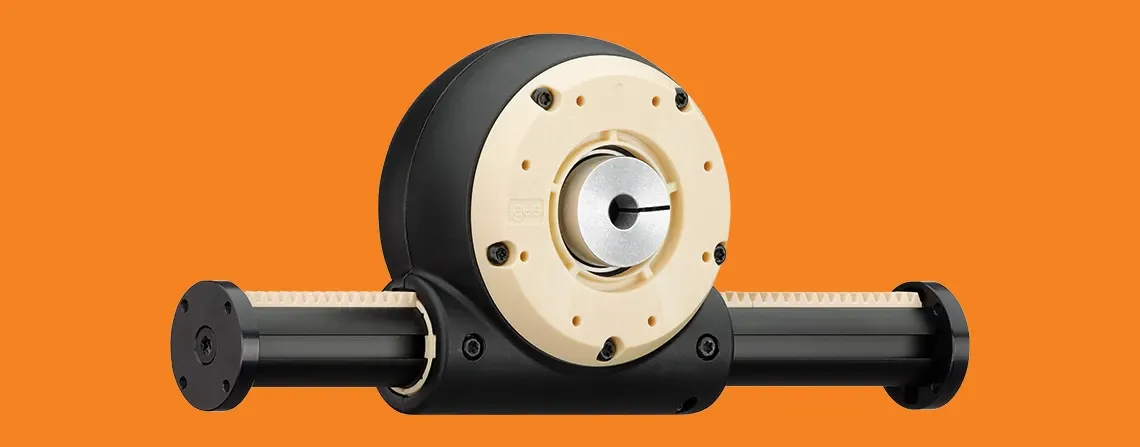

Engranaje helicoideo con actuador voladizo

Accionamiento del motor o accionamiento manual
Los módulos se pueden conectar en serie o en paralelo

El* kit de sensores está disponible para todas las opciones

Temperatura de aplicación: +5°C a +50°C

Navegar por la tienda

Engranaje helicotor con motores de corriente continua

Torque [Nm] de 0.1Nm a 1.8Nm
Velocidad de hasta 440rpm
Puede ser operado a 12 & 24VDC
Conexión del motor por conector plano

Navegar por la tienda

Configurador

Modular Worm Gearbox Configurator Apiro

Con el configurador, diseñe espacios de trabajo para variaciones únicas y múltiples de DoF según los requerimientos de su aplicación. Descargue archivos CAD, obtenga una cotización o agréguelo al carrito para comprar.

Usar el configurador

Explorar aplicaciones de Worm Gear

Aplicación de eje rotativo

Caja de

cambios con relación 32:1 con motor Nema 17 con codificador y conector
Para mesas de indexación rotativas o movimiento de eje rotatorio
Ejemplo de aplicaciones: área de laboratorio

o tareas de montaje

Aplicación de

empujador (aplicación deslizante)

Eje voladizo acoplado con caja de cambios y motor Nema 17
Permite diferentes golpes en la aplicación

Elementos de* cremallera y piñón incluidos

Robot cartesiano

Combinación de cajas de engranajes y ejes en voladizo con perfil multifuncional y un portacables
Aplicación de muestra: Tareas de Pick and Place, por ejemplo, para máquinas expendedoras,

agricultura vertical, farmacias

Aplicación de empujador (aplicación deslizante)

Caja de cambios con relación 64:1 y motor Nema 23
Hasta 1m de longitud de carrera posible
Aplicación de muestra: invernaderos, ajustes de ventanas, así como otros ajustes para muebles como ventanas

, puertas, gabinetes
