Carrete de cable compacto e-spool®
Carrete de cable accionado por resorte con portacables e-chain® y sin anillo deslizante
Los e-spools® compactos para una extensión de 6,56 pies (2m) y 13,12 pies (4m) están optimizados para espacios de instalación pequeños con cadenas lineales y bandas giratorias más pequeñas para una amplia gama de aplicaciones. Al igual que con los sistemas estándar y HD más grandes, los sistemas e-spool® compactos permiten una guía sin problemas y un llenado
flexible

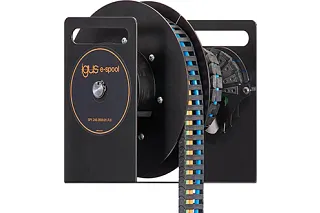

e-spool® compacto
- Tambor de cable compacto que ahorra seguridad sin anillo deslizante
- Diferentes medios (alimentación, datos, aire y fluidos) se pueden enrutar juntos en un solo sistema.
- Suministro de energía en todas las direcciones
- Los cables se pueden agregar o cambiar fácilmente
- Ahorro de espacio y prácticamente "invisible"
- Diseño ligero hecho de aluminio
Aplicaciones típicas:
- estaciones de trabajo manuales
- líneas de montaje
- pequeñas aplicaciones telescópicas
- aplicaciones retráctiles — lineal o rotatorio
Parámetros dinámicos
| Max. velocidad | 1 m/s |
| Aceleración máx. | 2 m/s2 |
| Max. velocidad lateral | 1 m/s |
| Aceleración lateral máx. | 1 m/s2 (radial) 0,25 m/s2 (axial) |
Reglas de llenado para el e-spool compact®
Debido a la tensión mecánica especial en un e-spool compact®, recomendamos usar nuestro cable chainflex®. También recomendamos cumplir con las siguientes reglas de llenado:
1. Los cables solo se pueden colocar uno al lado del otro en la cadena lineal; nunca coloque varios cables uno encima del otro.
2. Los cables chainflex® con una cubierta exterior de TPE deben usarse para cables sin blindaje siempre que sea posible.
3. Los cables blindados deben ser de la familia de cables chainflex® CFROBOT.
4. Se debe observar el radio máximo de curvatura de la banda de torsión utilizada.
5. Si es posible, use separadores para proteger los cables contra el vuelcos y la abrasión. Para hacer el mejor uso posible del espacio interior, instale separadores alternativamente en segmentos consecutivos.
6. Inserte los cables ordenados por diámetro o radio de curvatura - inserte los delgados, pequeños hacia el interior y los más grandes hacia el exterior.
7. Alivie la tensión en ambos extremos del cable. El nudo de amarre de cables no debe montarse en la dirección de la cadena.
8. Los cables deben colocarse en la banda giratoria de tal manera que tengan algo de espacio libre tanto hacia afuera como hacia adentro hacia
el eje giratorio.
Instrucciones de instalación
En aplicaciones que viajan horizontalmente, se debe proporcionar una superficie lisa sobre la que pueda viajar la cadena de energía.
