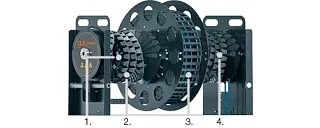

e-spool® estándar y opciones HD

Con el estándar e-spool® y la versión HD, los cables de una cadena de energía se enrollan de manera que ahorra espacio. Mediante el uso de la banda Twisterband, se puede guiar una amplia variedad de medios sin interrupción. Esto significa que también se pueden realizar ajustes y extensiones del sistema de llenado en cualquier momento.

Póngase en contacto con un experto

Más flexibilidad:

A diferencia de p.ej. contactos deslizantes, cables para datos, aire comprimido y líquidos también se pueden conectar continuamente y, sobre todo, intercambiarse o cambiar en cualquier momento.

Suministro de energía variable: enrutamiento de todos los medios en un solo sistema
Se puede utilizar de varias maneras - suministro de energía posible en todas las direcciones
Económico: la banda giratoria permite el movimiento rotacional
Ahorro de espacio: cadena de energía enrollada en la posición inicial, las rutas permanecen despejadas
No hay carga de tracción en los cables
Los cables se pueden agregar y cambiar en una fecha posterior
Premio al diseño de productos de la IF 2013

Configure e-spool® ahora

Datos técnicos

Velocidad v - Máx. 1 m/s
Aceleración - Máx. 2 m/s
Velocidad transversal - Máx. 1 m/s
Aceleración lateral - Máx. 1 m/s2 (radial) /0,25 m/s2 (axial)

Usos versátiles: la energía se puede suministrar en todas las direcciones
Bajo costo: la banda Twisterband permite el movimiento giratorio
Sistema de suministro de energía variable: guía de todos los medios en un solo sistema
Ahorro de espacio: e-chain® enrollado en la posición inicial, manteniendo las rutas despejadas

Ejemplos de aplicación e-spool®

e-spool® Standard - variante con una banda giratoria

R = extensión derecha; L = extensión izquierda

Número de parte	Longitud [mm]	Peso [kg]
SP1.400.4000.01.L.0	4000	13,5
SP1.400.4000.01.R.0	4000	13,5
SP1.600.4000.03.R.0	4000	33
SP1.700.7000.03.R.0	4000	38
SP1,850,14000,03,R.0	4000	48
SP1.600.4000.03.L.0	4000	33
SP1.700.7000.03.L.0	4000	38
SP1,850,14000,03,L.0	4000	48

e-spool® Standard - variante con dos correas giradoras

R = extensión derecha; L = extensión izquierda

Número de parte	Longitud [mm]	Peso [kg]
SP2.600.4000.03.R.0	4000	40
SP2.700.7000.03.R.0	7,000	45
SP2,850,14000,03,0R.0	14000	55
SP2.600.4000.03.L.0	4000	40
SP2.700.7000.03.L.0	7,000	45
SP2,850,14000,03,L.0	14000	55

e-spool® HD - variante con una banda Twisterband

R = extensión derecha; L = extensión izquierda

Número de parte	Longitud [mm]	Peso [kg]
SPHD1.400.4000.01.L.0	4000	17,2
SPHD1.400.4000.01.R.0	4000	17,2
SPHD1.600.4000.03.L.0	4000	52
SPHD1.850.14000.03.L.0	14000	67
SPHD1.600.4000.03.R.0	4000	52
SPHD1.700.7000.03.R.0	7,000	56,5
SPHD1,850,14000,03,0R.0	14000	67

e-spool® HD - variante con dos correas de torsión

R = extensión derecha; L = extensión izquierda

Número de parte	Longitud [mm]	Peso [kg]
SPHD2.600.4000.03.L.0	4000	59
SPHD2.700.7000.03.L.0	7,000	64
SPHD2,850,14000.03.L.0	14000	74
SPHD2.600.4000.03.R.0	4000	59
SPHD2.700.7000.03.R.0	7,000	64
SPHD2,850,14000,03,0R.0	14000	74

Reglas de llenado para e-spools® estándar

Debido a la tensión mecánica especial en un carrete electrónico, recomendamos utilizar nuestros cables chainflex®. Además, recomendamos cumplir con las siguientes reglas de llenado:

1. En la cadena lineal, los cables solo deben colocarse uno al lado del otro, ¡nunca coloque varios cables uno encima del otro!
2. En el caso de cables sin blindaje, se deben usar cables chainflex® con una funda exterior de TPE, si es posible.
3. Los cables blindados deben provenir de la familia de cables chainflex®, familia CFROBOT.
4. Deben respetarse los radios máximos de flexión de la cinta giradora utilizada.
5. Si es posible, proteja los cables con divisores para evitar que se volquen y se abraden entre sí. Para hacer el mejor uso posible del espacio interior, instale el divisor alternativamente en segmentos uno detrás del otro.
6. Inserte los cables ordenados por diámetro o radio de flexión - inserte los delgados, pequeños, hacia dentro y hacia afuera aumentando los más grandes.
7. Aliviar la tensión en ambos extremos de la línea. El nudo de atadura de cables no debe montarse en la dirección de la cadena.
8. Los cables deben tenderse en la banda twisterband® de tal manera que tengan cierta reserva de distancia/espacio tanto hacia afuera como hacia adentro hacia el eje de rotación.

Instrucciones de instalación

En el caso de una aplicación horizontal, se debe proporcionar una superficie lisa sobre la que pueda moverse la cadena energética.
