Cálculo de longitudes de e-chain®
Cómo calcular la longitud y la cambra de e-chain® para el movimiento lineal
Si el extremo fijo de un portacables; e-chain® se encuentra en el centro del recorrido, la longitud del portacables, " LK ", se calcula utilizando la mitad de la longitud de recorrido y sumando el valor " K " para el radio de flexión. Colocar el extremo fijo en el centro del recorrido es la solución más rentable porque requiere el portacables, cables y mangueras más cortos
.
Para aplicaciones no soportadas
Para no definir, el recorrido superior de la cadena de energía se mueve paralelo al recorrido inferior a lo largo de todo el recorrido horizontal
.
extremo fijo en el centro del viaje es siempre la solución más rentable.
Peso de llenado: peso de todos los cables y mangueras, incluido el contenido (para mangueras de medios) dentro de la e-chain®.
Consulte a un experto de igus®e-chain®si necesita ayuda para encontrar un portacables e-chain® adecuado para su peso de llenado y
| Abrevaciones | Significado | Unidad |
|---|---|---|
| LK | Longitud de la cadena de energía | [mm] |
| S/2 | La mitad de la duración del viaje | [mm] |
| K | Complemento para radio de curvatura (K se toma de las tablas de datos de cada serie) | [mm] |
| MAL | Desviación del punto central | [mm] |
| R | Radio de curvatura | [mm] |
Para aplicaciones de deslizamiento
L = S2+ K
A =
extremo móvil B = extremo fijo
C = conducto guía con barra de deslizamiento
D = Pasadero de guía sin barra de deslizamiento
E = Longitud total del conducto guía
| Abreviaturas | Significado | Unidad |
|---|---|---|
| LK | Longitud de la cadena de energía | [mm] |
| S/2 | La mitad de la duración del viaje | [mm] |
| K2 | Complemento para radio de curvatura si se baja la altura del punto de montaje | [mm] |
| 1 CL | Desfase de extremo fijo | [mm] |
| R | Radio de curvatura | [mm] |
| D2 | Sobrelongitud para viajes largos deslizantes | [mm] |
| H2 | Altura de instalación con montaje reducido | [mm] |
| HRi | Altura interior del abrevadero | [mm] |
Camber

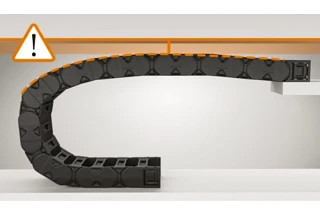

" Camber " es la curva del recorrido superior a lo largo de su longitud no soportada. Todas lascadenas eléctricas igus®se fabrican con camber, las cadenas de energía especiales " no camber " (NC) están disponibles bajo pedido. El camber permite longitudes más largas sin soporte y aumenta la vida útil y la seguridad de operación. En la sección Dimensiones de instalación de cada descripción de cada cadena de energía respectiva, encontrará la medida H
capacidad de carga.
La altura de instalación requerida depende de la curvatura de las e-chains® con el valor total HF. Puede encontrar la dimensión HF en las páginas de productos.
Ventajas de Camber:
- Longitudes más largas sin soporte
- Mayor vida útil y mejor confiabilidad operativa
| Abreviaturas | Significado | Unidad |
|---|---|---|
| H | Altura de holgura nominal | [mm] |
| HF | Altura de holgura requerida | [mm] |
