Portacables de transmisión superior modular e-loop®
Una alternativa a los bucles de servicio
Para la guía de cables en los sistemas de accionamiento superiores, los fabricantes y operadores han utilizado conjuntos de cables colgantes llamados "service loops". Sin embargo, estos a menudo crean problemas. Los cables no tienen guía, no tienen radio de curvatura definido, pueden deslizarse en el bucle de servicio y en el peor de los casos, romperse. En condiciones de mucho viento, el bucle de servicio que cuelga libremente puede quedar atrapado en el mástil, en los sensores o en el sistema de iluminación. Esto podría causar daños críticos que requieran el reemplazo de todo el paquete de cables. igus® ha desarrollado el e-loop® para que los cables con secciones transversales grandes y pesos altos puedan guiarse de manera segura en aplicaciones suspendidas.
El e-loop® combina las ventajas de una e-chain® de plástico con las de un cable de tensión de alta resistencia. Las fuerzas de tracción se transmiten al soporte de montaje y a la estructura a través del cable de tracción dentro de la e-chain®. El e-loop® no solo se utiliza en la industria de petróleo y gas, sino también en la industria offshore, suministro de energía en tierra, en maquinaria de construcción y en turbinas eólicas.
e-loop® fue el ganador 2025 del prestigioso Premio Anual de ASME Woelfel al Mejor Logro de Ingeniería Mecánica.
Ventajas de e-loop®
- El diseño modular e-loop® puede abrir & cerrar cuando sea necesario para facilitar el mantenimiento
- Cada eslabón es reemplazable individualmente
- Diseño de separación interior de dos cámaras amigable para cables
- Protege contra impactos debido a su robusto cuerpo exterior de PU
- Ofrece confiabilidad operativa debido a la tensión de bloqueo secundaria de todas las conexiones atornilladas
- Soportes de montaje especiales para una instalaciónrápida y fácil
- Resistente a la suciedad y a la intemperie
- 4 años de garantía de portacables e-chain®
¿Cómo se construye el e-loop®?
- El cuerpo interno consta de cuatro piezas moldeadas por inyección. Dos de estas partes forman el travesaño en el eslabón de la cadena y se atornillan juntas (para que no se pierdan). La conexión por tornillo los sujeta a la cuerda de acarreo.
- Los protectores exteriores hechos de PU que absorbe impactos aseguran que la cadena electrónica® y los cables interiores estén protegidos en caso de impactos fuertes.
- Los eslabones individuales de la cadena se sujetan a la cuerda de transporte de alta resistencia. La cuerda en sí está hecha de fibra plástica y tiene una carga de tracción permisible de 50kN.
- Los soportes de montaje del e-loop® son soportes de montaje de acero estables. La cuerda de fibra plástica, que absorbe toda la fuerza de tracción del e-loop®, está integrada en ellas.
Familias de e-loop®

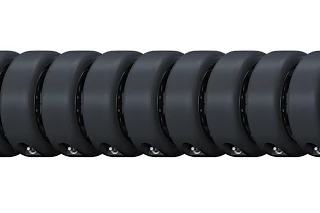

Dinámico, completo | para casi todas las aplicaciones
| Número de parte | Ancho interior Bi [mm] | Ancho exterior Ba [mm] | Radio de curvatura [mm] | Peso máximo de llenado [kg/m]¹ |
|---|---|---|---|---|
| ELP.220.01.D | 150 | 220 | 380 | 50 |
| ELP.300.01.D | 230 | 300 | 500 | 50 |
| ELP.430.01.D | 360 | 430 | 625 | 70 |
| ELP.TD.300. * | 230 | 300 | 500 | 50 |

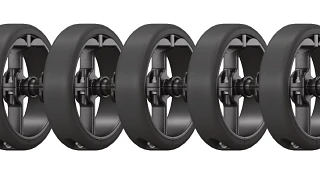

Estático, semirrígido | para enrutamiento de cables puramente estático
| Número de parte | Ancho interior Bi [mm] | Ancho exterior Ba [mm] | Radio de curvatura [mm] | Peso máximo de llenado [kg/m]¹ |
|---|---|---|---|---|
| ELP.220.01.S | 150 | 220 | 175 | 50 |
| ELP.300.01.S | 230 | 300 | 210 | 50 |
Tech up
- Sistema modular, fácil de abrir
- Sin piezas sueltas con bloqueo de rosca opcional
- Diámetro exterior máximo del cable/manguera hasta 76 mm o 500 mm de radio de curvatura
- Protege contra impactos debido a su robusto cuerpo exterior de PU
- Ofrece confiabilidad operativa debido a la tensión de bloqueo secundaria de todas las conexiones atornilladas
- Resistente a la suciedad
- También está disponible una versión opcional " drop safe ", con bloqueo de tornillo adicional, así como una versión de acero inoxidable
- Resistente a la intemperie
Reducción de costos
- Fácil mantenimiento
- Soportes de montaje para una instalación fácil y rápida
- Todos los componentes son reemplazables individualmente
- Sistema de separación interior de dos cámaras apto para cables
- Cables a prueba de fallas con garantía de 4 años
Prueba
- Carga operativa permitida de 50 kN de la cuerda de plástico
- Resistencia a las vibraciones y a la intemperie probadas en el laboratorio
- Resistente a los golpes y a prueba de roturas
- La estructura del e-loop es " Drop Safe " debido al bloqueo de doble tornillo de las piezas
- Diseño basado en el estándar e-loop®, que ya ha demostrado su resistencia a la intemperie y a las vibraciones a 150,000DH
- Protege contra impactos debido a su robusto cuerpo exterior de PU
- Plazo de entrega a partir de 6 semanas
Sostenibilidad
El e-loop® se puede utilizar en las siguientes ramas de la industria:
Casosde uso de e-loop**®**
Preguntas frecuentes sobre e-loop®
igus® ha desarrollado el e-loop® como una alternativa al bucle de servicio para que los cables con grandes secciones transversales y pesos pesados puedan guiarse de manera segura en aplicaciones colgantes. El sistema de suministro de energía es un sistema modular redondo y tridimensional que puede mover cables de alivio de tensión con un radio de curvatura definido. Los cables pueden ser utilizados individualmente y reemplazados en caso de mantenimiento. Los eslabones de la cadena también son reemplazables en cualquier momento.
El sistema de suministro de energía e-loop® de igus® está construido alrededor de una cuerda de plástico de alta resistencia que absorbe las fuerzas de tracción de los cables. La cuerda está compuesta de una fibra plástica sintética y, por lo tanto, es inastillable, resistente a la intemperie, flexible y libre de corrosión.
Desenganche, coloque, desenrosque, cambie los cables, cierre el tornillo y remonte. Eso es todo el mantenimiento requerido gracias a la sencilla configuración modular de la e-chain®. Para los casos más raros, siempre debe tener una cadena de reemplazo a mano para evitar el downtime.
igus® entrega el e-loop® de la manera que prefiera: ya sea completamente ensamblado o completamente enganado, en un tambor o en una paleta. Hay una rosca definida en el extremo del e-loop® para un montaje adicional. Nuestro equipo de instalación, Orange Services, se complace en encargarse del montaje.
Todos los eslabones individuales de la cadena están asegurados con conexiones de tornillo, de modo que ningún componente puede caerse.

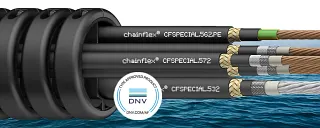

CFSPECIAL5, los primeros cables TopDrive con aprobación DNV. Se está creando una familia modular de cables de alta calidad que se adaptan exactamente a esta aplicación, garantizan la máxima durabilidady reducen los costos en aprox. 35% debido a la renuncia a la necesidad de fabricar productos puntuales para proyectos.
