Cómo seleccionar el radio de curvatura de un portacables

Al especificar un sistema de administración de cables, hay varias maneras diferentes de maximizar la vida útil de sus cables y mangueras. Uno de los factores más cruciales es elegir el radio de curvatura correcto para el portacables. Es importante que el radio de curvatura, con excepción de las aplicaciones con restricciones de espacio, sea mayor que el radio de curvatura mínimo recomendado de los cables y medios que componen el paquete de llenado.

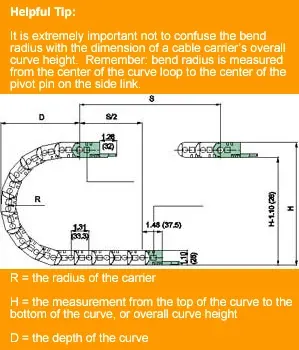

En una TechTalk anterior, Caring for Cables, discutimos cómo todos los portadores de cable tienen un punto de parada de radio predeterminado en cada enlace. Cuando se ensamblan varios enlaces, estos puntos de parada restringen que el portador pivote completamente y formen un bucle curvo, o radio de curvatura mínimo

.

Todos los portacables tienen múltiples radios de flexión para elegir: igus®, por ejemplo, ofrece 12 radios de flexión diferentes de stock, y cada fabricante sugiere un radio de curvatura mínimo. El radio de flexión elegido para el portacables dependerá del cable o manguera con mayor diámetro. Seleccionar un radio de curvatura considerablemente mayor que el requerido para el paquete de llenado extenderá la vida útil de los cables y mangueras.

Reglas generales para seleccionar el radio de curvatura

• No exceda el radio de curvatura mínimo sugerido por el fabricante; sin embargo, usar el radio de curvatura más grande posible es óptimo.
• Si no conoce el radio de curvatura mínimo recomendado de los cables en el paquete de llenado, siga estas pautas de NFPA 79 2007: “Los cables con propiedades flexibles sujetos a movimiento deberán ser soportados de tal manera que no haya tensión mecánica en los puntos de conexión ni flexión brusca. Cuando esto se logre mediante el uso de un lazo, deberá proporcionar al cable un radio de flexión de al menos 10 veces el diámetro del cable”.

• Cuanto mayor sea el radio de curvatura, menos tensión se pondrá en los cables y mangueras, lo que garantizará una vida útil más larga.
• Tenga en cuenta que el radio de flexión mínimo se basa en parte en un rango de temperatura para flexión. Se necesita una consideración especial cuando el ambiente alcanza o excede la temperatura nominal para el cable. Esto es especialmente cierto para aplicaciones de baja temperatura que utilizan cables termoplásticos, que tienden a endurecer cuando se exponen al frío. Los cables rígidos pueden elevar el radio del portacables y provocar fallas mecánicas. La mejor práctica es usar un cable con una cubierta de PUR o TPE con clasificación de baja temperatura y/o consultar al fabricante para obtener recomendaciones sobre el radio de curvatura

.* En aplicaciones con restricciones de espacio severas, es posible que el radio de curvatura del portacables deba ser menor que el radio de curvatura mínimo recomendado para el paquete de llenado. Esto no es ideal, pero si no se puede evitar, utilice cables especialmente diseñados para instalaciones de radio de curvatura bajo o consulte a su fabricante de portacables para obtener la mejor solución

.
