La nueva generación de twisterchain®: robusto & silencioso para cargas elevadas

Cargas más altas y funcionamiento más fluido

Con la nueva generación de nuevas cadenas circulares twisterchain, se podría lograr una suavidad significativamente mejorada junto con una mayor estabilidad. El nuevo twisterchain es modular en ancho, alto y radio y, por lo tanto, se puede utilizar de manera muy flexible en aplicaciones donde se requieren movimientos rotativos de hasta 540° y más, así como soluciones robustas.

Más resistente, más carga adicional posible
25% menos de peso que el twisterchain anterior
Velocidades de rotación de hasta 1 m/s y más
Movimientos rotatorios y espirales de hasta 540°
Funcionamiento altamente dinámico y silencioso (con un nuevo abrevadero)
Interior más fácil de usar y más suave
Barras transversales de apertura instantánea en el radio interior
Más de 1 millón de ciclos probados con éxito en el laboratorio igus® (03/2010)

Sectores y aplicaciones industriales típicos

Robots, máquinas de manipulación
Máquinas de embalaje
Máquinas de vidrio
Ingeniería mecánica general etc.

Navegar por el catálogo

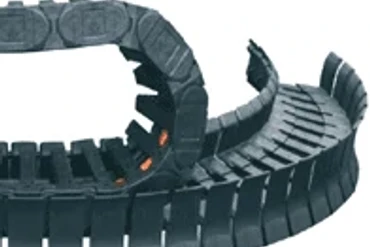

twisterchain nuevo para movimientos circulares de hasta 540°, barras transversales de apertura instantánea en el radio interior

El enlace intermedio optimizado para cables aumenta enormemente la estabilidad de la nueva cadena Twisterchain. Al mismo tiempo, sirve como separador interior y divide el espacio de llenado en dos cámaras.

Y = Max. carga adicional [kg/m]
A = nueva generación twisterchain nuevo
B = versión antigua twisterchain Classic

100% más carga adicional con la nueva generación del igus® twisterchain nuevo

Tienda twisterchain: Se abre a la brea lo largo del radio interior y exterior

Serie TC32

Altura interior hi: 1.26 " (32 mm)
Ancho interior Bi: 3.44 " - 5.91 " (87.5 - 150 mm)
Radio de curvatura R: 3.94 " - 9.84 " (100 - 250 mm)
Paso de paso: 2.2 " (56 mm)

Comprar Serie TC32

Serie TC42

Altura interior hi: 1.65 " (42 mm)
Ancho interior Bi: 3.44 " - 7.87 " (87.5 - 200 mm)
Radio de curvatura R: 3.94 " - 9.84 " (100 - 250 mm)
Paso: 2.64 (67 mm)

Comprar Serie TC42

Serie TC56

Altura interior hi: 2.2 " (56 mm)
Ancho interior Bi: 4.92 " - 7.87 " (125 - 200 mm)
Radio de curvatura R: 5.91 " - 15.75 " (150 - 400 mm)
Paso de paso: 3.58 " (91 mm)

Comprar Serie TC56

twisterchain no soportado

La cadena twisterchain sin soporte permite el suministro de energía sin soporte sin un abrevadero, reduce el esfuerzo de montaje y crea una estructura de sistema limpia y que ahorra espacio. La capacidad de rotación de más de 600°, las barras transversales internas y los estantes opcionales garantizan una instalación rápida, un funcionamiento amigable con los cables y una larga vida útil.

Eje 1: Perfecto para la base del robot de pequeños robots industriales — limpio, de baja colisión, fuerte, se puede instalar cerca del piso o elevado.

Eje 5: Ideal para paletizadores — se puede ensamblar de manera flexible en el brazo o EOAT, confiable a altas velocidades de rotación y con movimientos dinámicos.

Más información
