Portacables de movimiento rotativo

1. Movimiento giratorio con twisterchain

Los movimientos circulares se pueden lograr utilizando algunas soluciones diferentes de la gama de portacables de cadena de energía igus®. La línea de productos twisterchain ofrece la mayor selección para movimientos rotativos. Lassoluciones twisterchain se recomiendan especialmente para aplicaciones de espacio restringido, como robots articulados, mesas giratorias, etc.

2. Movimiento rotatorio con cadenas de energía estándar

El video opuesto muestra una aplicación RBR (radio de curvatura inversa) que se resolvió utilizando portacables de cadena de energía estándar. Tales soluciones son posibles si se dispone de una gran cantidad de espacio y si los ángulos de rotación están limitados a un máximo de 450°. Todas las cadenas de energía igus®, los tubos de energía y los cables de flexión continua chainflex® son adecuados para este tipo de aplicación.

3. Movimiento rotatorio con RBR

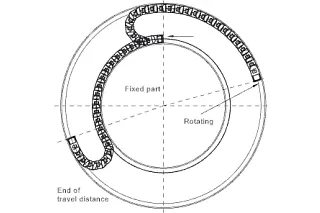

Un RBR (radio de flexión inverso) es cuando la cadena de energía puede viajar en dos direcciones. Cada cadena energética igus® puede incorporar diseños RBR, con la excepción de ciertos radios para los Tubos de Energía R117 a R98 y para las Series 07, 09, 14, 15 y 17. El RBR no necesariamente tiene que ser idéntico al radio de curvatura normal de una cadena de energía. El número de parte 280-15-100/425-0 describe un portacables de cadena de energía Serie 280 con un ancho interior de 5.91 pulgadas (150 mm), radio de flexión estándar de 3.94 pulgadas (100 mm) y RBR de 16.73 pulgadas (425 mm). La mayoría de los movimientos giratorios se pueden lograr con la opción RBR. Los ángulos de rotación de hasta 540° son posibles. A continuación se muestra un ejemplo de movimiento rotatorio utilizando una cadena de energía RBR. Por favor, consulte igus® para su aplicación particular

.

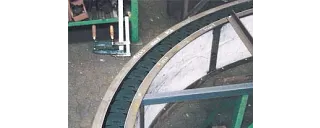

Opciones 2. y 3. para movimientos rotativos requieren menor altura de instalación. Los portacables de la cadena de energía se deslizan principalmente sobre superficies hechas de polímero, acero inoxidable o acero y son guiados a través de canales hacia un movimiento giratorio. Lea acerca de las aplicaciones de montaje lateral para obtener consejos de diseño adicionales. Los radios de flexión, los radios circulares y las anchuras e-chain® son variables con

esta línea de productos.

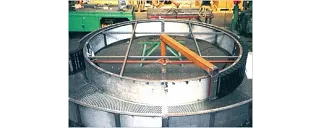

Movimiento rotatorio con RBR, poco menos de 20 pies. El anillo interior gira.

Los portacables de cadena de energía con RBR están disponibles de serie para toda la gama triflex®. También ofrecemos una serie de cadenas de energía estándar equipadas con RBR. Para todos los demás tipos, RBR significa una tirada de fabricación especial, que estamos más que dispuestos a ofrecerle como opción.

• Datos técnicos movimiento rotatorio:
• max. ángulo de rotación = 540° (ángulos más grandes posibles)
• v max. = 33 pies/s
• a máx. = 66 pies/s2
