iglide® UW500 - Datos materiales
Tabla de materiales
| Características generales | Unidad | iglide® UW500 | Método de prueba |
|---|---|---|---|
| Densidad | g/cm3 | 1,49 | |
| Color | Negro | ||
| Max. absorción de humedad a 73° F/ 50% R. H. | Wt. -% | 0,1 | DIN 53495 |
| Max. absorción de agua | Wt. -% | 0.5 | |
| Coeficiente de fricción, dinámico contra acero | µ | 0,20 - 0,36 | |
| valor p x v, máx. (seco) | psi x fpm | 10,000 | |
| Propiedades mecánicas | |||
| Módulo de elasticidad | psi | 2,321000 | DIN 53457 |
| Resistencia a la tracción a 68° C | psi | 37,710 | DIN 53452 |
| Resistencia a la compresión | psi | 20,310 | DIN 53452 |
| Presión superficial máxima recomendada (68° F) | psi | 20,310 | |
| Dureza Shore D | 86 | DIN 53505 | |
| Propiedades físicas y térmicas | |||
| Temperatura superior de aplicación a largo plazo | ° F | 482 | |
| Temperatura superior de aplicación a corto plazo | ° F | 572 | |
| Temperatura de aplicación más baja | ° F | 599 | |
| Conductividad térmica | [W/m x K] | 0,60 | ASTM C 177 |
| Coeficiente de expansión térmica (a 73° F) | [K-1 x 10-5 | 4 | DIN 53752 |
| Propiedades eléctricas | |||
| Resistencia volumétrica específica | Ωcm | < 109 | DIN IEC 93 |
| Resistencia superficial | Ω | < 109 | DIN 53482 |

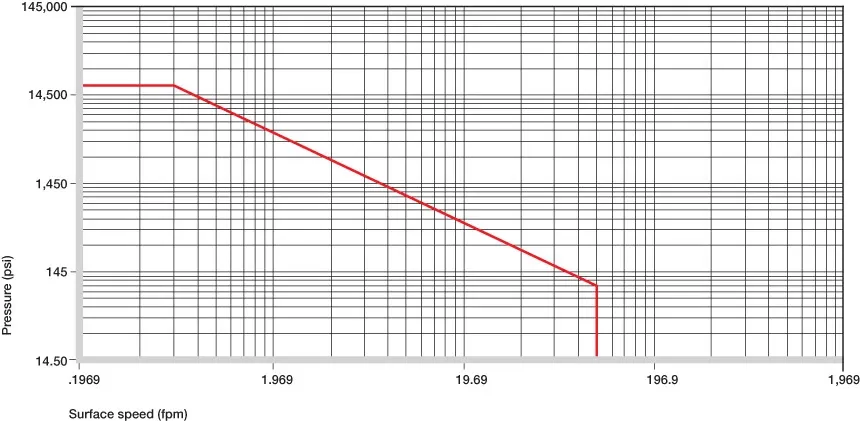

Valores permitidos p x v
Para casquillos de plástico iglide® UW500 con 0.039 pulgadas de espesor de pared en operación seca contra un eje de acero, a 68° F, instalados en una carcasa de acero.
Los casquillos de plástico hechos de iglide® UW500 han sido desarrollados para aplicaciones submarinas con temperaturas más altas. Ejemplos de ello son las bombas de agua en la construcción automotriz, y también tecnología médica y áreas relacionadas. iglide® UW500 se puede usar en aplicaciones con temperaturas continuas de 302° F. Con fijación especial del buje, estas temperaturas pueden ir incluso más allá de 392° F. Las
especificaciones en esta sección caracterizan a iglide® UW500 en operación seca, si la
aplicación subacuática no se indica expresamente.
Deformación bajo carga y temperaturas
Resistencia a la compresión
El gráfico muestra cómo el casquillo de plástico iglide® UW500 se deforma elásticamente bajo cargas. En la página anterior, el gráfico muestra los valores máximos de p x v a temperatura ambiente. Los valores altos de p x v se alcanzan a través de la resistencia a altas temperaturas.
Velocidades de superficie permitidas
iglide® UW500 es excelente tanto en operaciones en seco como en húmedo. A través de una lubricación hidrodinámica, alcanzada bajo el agua a altas velocidades, se pueden alcanzar velocidades superficiales muy superiores a 394 fpm. En funcionamiento seco los casquillos de plástico iglide® UW500 se pueden utilizar de todos modos hasta
295 fpm en el corto plazo.
| fpm | Rotando | Oscilante | Lineal |
|---|---|---|---|
| Constante | 158 | 118 | 394 |
| Corto plazo | 295 | 217 | 591 |
Presión superficial máxima recomendada dependiendo de la temperatura
Temperaturas
El iglide® UW500 ocupa la posición superior también con respecto a la resistencia a la temperatura. Con una temperatura de aplicación permitida a largo plazo de 482° F, el iglide® UW500 tolera incluso 599° F en un corto plazo. De hecho, los casquillos sujetos mediante ajuste a presión pueden salir por relajación a temperaturas superiores a 302° F. Por lo tanto, para temperaturas superiores a 302° F, el asiento firme del casquillo en la carcasa debe comprobarse en pruebas o, si es necesario, asegurar la fijación firme del casquillo mediante medidas
mecánicas adecuadas.
Por favor, póngase en contacto con nosotros si hay alguna consulta sobre la aplicación del casquillo.
Límites de temperatura
| iglide® UW500 | Temperatura de aplicación |
|---|---|
| Inferior | - 148 °F |
| Superior, largo plazo | + 482 °F |
| Superior, corto plazo | + 572 °F |
| Fijación axial adicional | + 302 °F |
Coeficientes de fricción dependiendo de la velocidad superficial, p = 108 psi
Fricción y desgaste
Al aumentar la carga disminuye la fricción del sistema de buje con buje de plástico iglide® UW500. En lugar de eso el coeficiente de fricción aumenta al aumentar la velocidad. Esto ilustra la excelente idoneidad del casquillo de plástico iglide® UW500 con altas cargas. La fricción y el desgaste también dependen en alto grado del compañero inverso. Ejes extremadamente lisos y extremadamente gruesos mejoran el coeficiente de fricción del casquillo. Ideales son las superficies alisas con un acabado superficial promedio de Ra de 0.6 a 0.8
.
Por favor, póngase en contacto con nosotros para conocer las especificaciones de acabados superficiales del eje en aplicaciones subacuáticas.
Coeficientes de fricción para iglide® UW500 contra acero (acabado del eje = 40rms, 50 HRC)
| iglide® UW500 | Seco | Grasa | Petróleo | Agua |
|---|---|---|---|---|
| Coeficientes de fricción µ | 0,1 - 0,4 | 0,09 | 0,04 | 0,04 |
Desgaste, aplicación giratoria con diferentes materiales de eje, carga p = 108 psi, v = 98 fpm
Materiales del eje
Las cifras muestran un resumen de los resultados de las pruebas con diferentes materiales de eje realizadas con casquillos de plástico fabricados en iglide® UW500. Con cargas bajas en la aplicación giratoria, los coeficientes de desgaste son ideales con 1050 ejes cromados duros
.
Por favor, póngase en contacto con nosotros en caso de que el material del eje programado por usted no esté incluido en esta lista.
Tolerancias de instalación
Los casquillos de plástico iglide® UW500 son bujes estándar para ejes con tolerancia h (mínimo recomendado h9).
Después de la instalación en un agujero de carcasa con tolerancia H7, el diámetro interior del casquillo se ajusta automáticamente a la tolerancia F10.
| Diámetro d1 [mm] | Eje h9 [mm] | iglide® UW500 F10 [mm] |
|---|---|---|
| Hasta 0.5 | 0 - 0,025 | +0,006 + 0,046 |
| > 3 a 6 | 0 - 0,030 | +0,010 + 0,058 |
| > 6 a 10 | 0 - 0,036 | +0,013 + 0,071 |
| > 10 a 18 | 0 - 0,043 | +0,016 + 0,086 |
| > 18 a 30 | 0 - 0,052 | +0,020 + 0,104 |
| > 30 a 50 | 0 - 0,062 | +0,030 + 0,150 |
Resistencia química
Los casquillos de plástico iglide® UW500 tienen resistencia química casi universal. Se ven afectados únicamente por el ácido nítrico concentrado y el ácido sulfúrico. La lista de productos químicos que figura al final de este catálogo proporciona información detallada sobre esto.
La absorción de humedad de los casquillos de plástico iglide® UW500 es extremadamente baja. En condiciones climáticas estándar, se encuentra por debajo de 0.1 Wt-%. De este modo, los casquillos de plástico iglide® UW500 pueden montarse incluso para aplicaciones subacuáticas sin ninguna adaptación a las condiciones de instalación. La absorción máxima de agua es de 0.5 Wt-%.
Rayos radiactivos
Los casquillos plásticos iglide® UW500 son resistentes a la radiación hasta una intensidad radiactiva de 1 x 105 Gy. iglide® UW500 por lo tanto figura entre los materiales más resistentes a la radiación en la gama de productos iglide®. iglide® UW500 es extremadamente resistente a los rayos gamma fuertes y soporta una dosis de radiación de 1,000 Mrad sin ninguna pérdida perceptible de ninguna de sus propiedades. El material también supera una radiación alfa o beta de 10.000 Mrad prácticamente ilesa.
Resistente
a los rayos UV Las excelentes características del material del iglide® UW500 no se alteran bajo la radiación UV y otras influencias climáticas.
Vacío
Los casquillos de plástico iglide® UW500 también se pueden utilizar casi sin restricciones en el vacío. Una evaporación tiene lugar sólo en un grado menor.
| Mediana | Resistencia |
|---|---|
| Alcohol | + |
| Hidrocarburos clorados | + |
| Grasas, aceites, sin aditivos | + |
| Combustibles | + |
| Ácidos débiles | + |
| Ácidos fuertes | + |
| Alcalino débil | + |
| Alcalino fuerte | + |
| + resistente 0 condicionalmente resistente - no resistente |
Propiedades eléctricas
Los casquillos de plástico hechos de iglide® UW500 son eléctricamente conductores.
Programa de entrega
Los casquillos de plástico iglide® UW500 se fabrican según las especificaciones del pedido.
| Resistencia volumétrica específica | Resistencia superficial |
|---|---|
| > 109 Ωcm | > 109 Ω |
