Cadenas de arrastre ESD hechas de materiales resistentes a los golpes

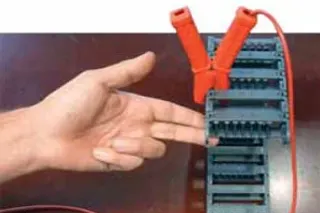

El 100% de las e-chains® ESD producidas se comprueban para su conductividad continua " de un extremo al otro "
El 100% de las e-chains® ESD producidas se comprueban para su conductividad continua " de un extremo al otro "
Conductividad de los productos igus® hechos de igumid ESD
Contrariamente a los recubrimientos conductivos de superficie para uso temporal o los inhibidores estáticos brevemente incorporados, el aditivo aplicado permite una conductividad duradera y libre de mantenimiento durante años. Sin embargo, para asegurar la conductividad en una e-chain®, no es suficiente que solo los componentes individuales exhiban conductividad, sino que toda la e-chain® debe tener una conductividad continua de un extremo al otro. Todos los productos de este catálogo están optimizados en este sentido, y la conductividad continua se mide y documenta mediante una prueba al 100% antes de la entrega.
Solo las e-chains® que han pasado esta prueba reciben el sello y se entregan. Color de los productos igumid ESD: similar a RAL7015, gris pizarra para una diferenciación segura de
los materiales estándar.
Diseño estructural
No solo el material es importante para una descarga electrostática segura. El diseño estructural también es crítico para un uso verdaderamente seguro. Las e-chains® del kit modular E4.1 aseguran una descarga permanente constante, ya que sus eslabones de cadena tienen una conexión de ajuste positivo entre sí. A través de su sistema patentado " lengüeta y ranura ", el eslabón interior se enganca con el eslabón exterior, por lo que se garantiza una descarga incluso después de varios millones de ciclos. Las e-chains® de la gama E2/000 garantizan una descarga segura debido a la separación extremadamente baja entre el pasador y el orificio de los eslabones de la
cadena.
Tabla de materiales igumid ESD
| Datos materiales igumid ESD | Unidad de medición | Valores igumid ESD |
|---|---|---|
| Propiedades mecánicas | ||
| Esfuerzo de tracción en el rendimiento (seco/húmedo) | MPa | * |
| Alargamiento a la rotura (seco/húmedo) | % | * |
| Módulo de elasticidad (prueba de tracción) | MPa | * |
| Límite de elasticidad en la flexión | MPa | 9500 |
| Resistencia a la flexión | MPa | 230 |
| Dureza Shore D | - | 83 |
| Características generales | ||
| Densidad | g/m^3 | 1,2 |
| Absorción de humedad 23/50 RF | Wt. -% | 1,9 |
| Máxima absorción de agua | Wt. -% | 7,3 |
| Propiedades eléctricas | ||
| resistencia transicional especial | Ω*cm | < 10^9 |
| Resistencia superficial ROA | Ω | < 10^9 |
| Propiedades térmicas | ||
| Menor temperatura de aplicación. | °C | -40°C/-40°F |
| Temperatura superior de aplicación a largo plazo. | °C | 80°C/176°F |
| Temperatura superior de aplicación a corto plazo. | °C | 150°C/302°F |
| Verificación de materiales | ||
| Comportamiento del fuego según UL94 | — | HB |
| Sin silicona | — | Si |
| Libre de halógenos | — | Si |
| 2002/95/EG (RoHS) | — | Si |
| 2002/96/EG (SEMANA) | — | Si |
| Color | ||
| Según RAL, aproximado | — | ≈RAL7015 |
| *Valores en consulta |
¿No hay nada adecuado en la gama de rodamientos?
Muchos otros productos de la gama completa igus® e-chains® están disponibles como diseños personalizados también en versiones ESD. igus® estaría encantado de hacer una oferta para su producto hecho a medida, si es técnicamente posible, en la cantidad requerida. La rentabilidad significativamente mejorada, así como la rápida disponibilidad de la gama de rodamientos, especialmente en el suministro de piezas de repuesto, siempre deben ser la primera opción.
Certificación de materiales igus®: 1992 Certificado de
- prueba del PTB para igumid GC en zonas de protección contra explosiones 0, 1 y 2.
- 1998/1999 Certificaciones adicionales por la PTB según los lineamientos DIN y electricidad estática.
- 2002 La ESD igumid es liberada en gris (para una clara distinción) por el PTB después de pruebas que duraron 100
millones de ciclos.
Declaración CE de conformidad para cadenas de suministro de energía ESD según ATEX-RL 94/9/CE
QM-0-419 - ATEX II 2 GD-engl.pdfDeclaración CE de conformidad para las cadenas de suministro de energía de igumid G
KonformitaetserklaerungIgumidG_e.pdfCertificado del Instituto Federal Físico-Técnico (Alemán)
PTB1_2D.pdfGuía para las cadenas de energía ESD- (alemán)
Betriebsanleitung_18392Layout1.pdfInforme de prensa ATEX - Cadenas de suministro de energía ESD para la libertad de planificación
ATEX-ESD_Pressemitteilung_e.pdfManual de instrucciones de ESD igus® e-chain®
ESD-ATEX_05_2007_en.pdfDeclaración CE de conformidad (alemán)
ATEX II 3 GD igumid NB.pdfMás información sobre ESD
