iglide® A290 - Datos materiales
Tabla de materiales
Características generales
Unidad
iglide® A290
Método de prueba
Densidad
g/cm³
1,41
Color
Blanco
Max. absorción de humedad a 73° F/50% R. H.
% peso 1,7
DIN 53495
Max. absorción de humedad
% peso
7,3 Coeficiente de fricción superficial, dinámico, contra acero µ 0,13 - 0,40 p x v valor, máx. (seco) psi x fpm 6,600 Propiedades mecánicas Módulo de elasticidad psi 1,276,000 DIN 53457 Resistencia a la tracción a 68° F psi 36,260 DIN 53452 Resistencia a la compresión psi 13,200 Presión superficial estática admisible (68° F ) psi 10,150 Shore D Dureza 88 DIN 53505 Propiedades físicas y térmicas Temperatura superior de aplicación a largo plazo °F 284 Temperatura de aplicación superior a corto plazo °F 356 Menor temperatura de aplicación °F -40
Conductividad térmica
[W/m x K]
0,24
ASTM C 177
Coeficiente de expansión térmica (a 73°F)
[K-1 x 10-5 ]
7
DIN 53752
Propiedades eléctricas
Resistencia volumétrica específica Ωcm > 1011 DIN IEC 93 Resistencia superficial Ω > 1011
DIN
53482

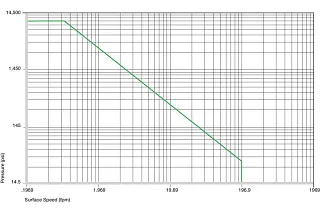

Valores permitidos p x v
Para casquillos de plástico iglide® A290 funcionando en seco contra un eje de acero, a 68° F.

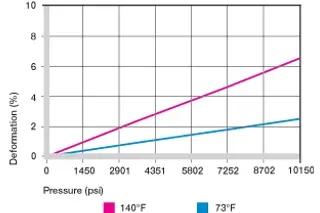

Figura 9.2: Deformación bajo carga y temperaturas
Los casquillos de plástico iglide® A290 depresión superficial son un desarrollo avanzado para el uso en la industria alimentaria y farmacéutica. En comparación con los casquillos hechos de iglide® A200, las propiedades tribológicas podrían mejorarse
significativamente. Los casquillos de plástico iglide® A290 tienen una presión superficial máxima recomendada de 10,150 psi. A esta carga, la deformación a temperatura ambiente es de sólo 2.5%. Una deformación plástica es cercana a cero hasta esta carga. No obstante, también se ve afectado por el tiempo de ciclo.

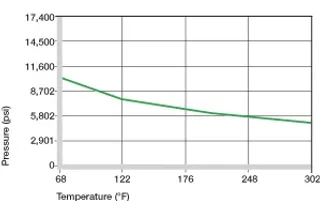

Figura 9.3: Presión superficial máxima recomendada en función de la temperatura
Temperaturas
La temperatura máxima permitida a corto plazo es de 356° F.
Al
aumentar las temperaturas, disminuye la resistencia a la compresión de los casquillos de plástico iglide® A290. El diagrama 9.3 aclara esta conexión
.
Las temperaturas que prevalecen en el sistema de casquillos también influyen en el desgaste del casquillo. El desgaste aumenta con el aumento de las temperaturas, y la influencia es especialmente marcada a partir de la temperatura de 248° F en adelante.

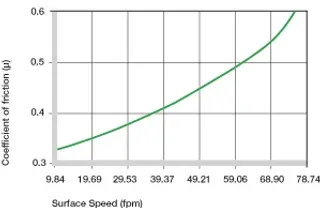

Figura 2.4: Coeficientes de fricción dependientes de la velocidad superficial, p = 108 psi
Fricción y desgaste
El coeficiente de fricción se altera como la resistencia al desgaste al aumentar la carga y la velocidad superficial.. Con el aumento de la velocidad y la carga constante, el coeficiente de fricción aumenta constantemente. En contraste se nota un comportamiento inverso al aumento de la carga y la velocidad constante (ver Figuras 9.4 y 9.5) La fricción y el desgaste dependen en alto grado del compañero inverso. Los ejes muy lisos aumentan el coeficiente tanto de fricción como de desgaste. iglide® A290 demuestra ser relativamente insensible a las superficies del eje y conserva un coeficiente de fricción de 0.4 µ con acabados superficiales promedio de Ra
= 0.4 a 1.6 µm.

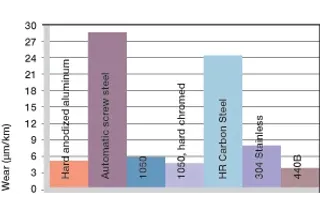

Fig. 2.7: Desgaste, aplicación giratoria con diferentes materiales de eje, carga p = 108 psi, v = 98 fpm
Materiales del eje
La gráfica muestra un resumen de los resultados de las pruebas con diferentes materiales de eje realizadas con casquillos de plástico hechos de iglide® A290.
En comparación con iglide® A200, las propiedades tribológicas mejoradas de iglide® A290 también se reflejan en los coeficientes de desgaste. A cargas bajas, las diferencias en la resistencia al desgaste de las combinaciones de iglide® A290 con diferentes materiales de eje son muy distintas. La figura 9.8 muestra que la ventaja de los ejes cromados duros aumenta con la carga ascendente. Este socio contador también es adecuado para aplicaciones pivotantes y se encuentra con frecuencia en máquinas de envasado. También se recomiendan otras superficies endurecidas para movimientos oscilantes, por ejemplo acero endurecido 1050 y
rectificado.

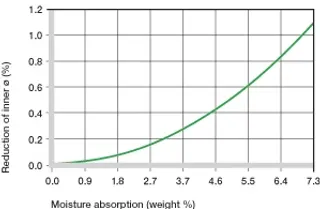

Figura 9.10: Influencia de la absorción de humedad de los casquillos de plástico iglide® A290
Los casquillos plásticos iglide® A290 derayos radiactivos son resistentes a la radiación hasta una intensidad radiactiva de 3 x 10² Gy.
