iglide® H4 - Datos materiales
Tabla de materiales
| Características generales | Unidad | iglide® H4 | Método de prueba |
|---|---|---|---|
| Densidad | g/cm3 | 1,79 | |
| Color | Marrón | ||
| Max. absorción de humedad a 73° F/ 50% R. H. | Wt. -% | 0,1 | |
| Max. absorción de humedad | Wt. -% | 0,2 | |
| Coeficiente de fricción, dinámico contra acero | µ | 0,08 - 0,25 | |
| valor p x v, máx. (seco) | psi x fpm | 19,500 | |
| Propiedades mecánicas | |||
| Módulo de elasticidad | psi | 1,088,000 | DIN 53457 |
| Resistencia a la tracción a 68° F | psi | 17,400 | DIN 53452 |
| Resistencia a la compresión | psi | 7,252 | |
| Presión superficial estática admisible (68° F) | psi | 9,427 | |
| Dureza Shore D | 80 | DIN 53505 | |
| Propiedades físicas y térmicas | |||
| Temperatura superior de aplicación a largo plazo | ° F | 392 | |
| Temperatura superior de aplicación a corto plazo | ° F | 464 | |
| Temperatura de aplicación más baja | ° F | -40 | |
| Conductividad térmica | W/m x K | 0,24 | ASTM C 177 |
| Coeficiente de expansión térmica (a 73° F) | K-1 x 10-5 | 5 | DIN 53752 |
| Propiedades eléctricas | |||
| Resistencia volumétrica específica | Ωcm | > 1013 | DIN IEC 93 |
| Resistencia superficial | Ω | > 1012 | DIN 53482 |

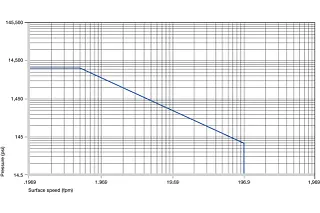

Valores permitidos p x v
Para casquillos de plástico iglide® H4 funcionando en seco contra un ejes de acero. a 68° F. Los casquillos
de plástico
iglide® H4 representan alta capacidad de carga, buena resistencia a la abrasión y buena resistencia a la temperatura, además de los factores económicos obvios. Temperaturas de hasta 392° F, presión superficial permitida de hasta 9,427 psi, y excelente resistencia química son solo algunos de los atributos esenciales. Los lubricantes sólidos disminuyen el coeficiente de fricción y soportan la resistencia al desgaste, que fue esencialmente mejorada en comparación con los bujes de plástico iglide® H2 igualmente rentables. Los casquillos de plástico iglide® H4 son autolubricantes y adecuados para todos los movimientos.

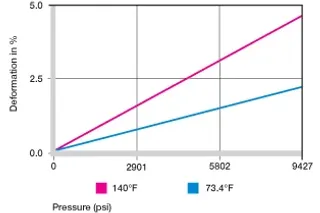

Figura 13.2: Deformación bajo carga y temperaturas
Presión superficial
La Figura 13.2 muestra la deformación elástica de iglide® H4 con cargas radiales. iglide® H4 tiene excelentes valores de elasticidad. Esto es beneficioso en aplicaciones con cargas de borde y es la razón de un mayor factor de pérdida mecánica que indica la capacidad de amortiguación de vibraciones de un material. Si se requiere una alta resistencia a la compresión estática, los otros tipos de casquillos de plástico iglide® H
son beneficiosos.

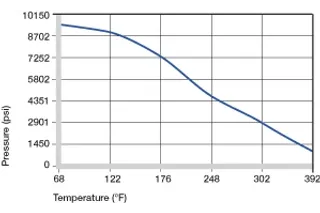

Figura 13.3: Presión superficial máxima recomendada en función de la temperatura
Temperaturas
iglide® H4 es un material resistente a la temperatura. La temperatura máxima permitida a corto plazo es de 464° F, y esto permite que los casquillos de plástico iglide® H4 se sometan, por ejemplo, a un proceso de secado de pintura sin carga adicional. Sin embargo, con el aumento de las temperaturas, la resistencia a la compresión de los casquillos de plástico iglide® H4 disminuye
.
La Fig. 13.3 aclara esta conexión. El calor de fricción adicional en el sistema de rodamientos debe considerarse en las
temperaturas.

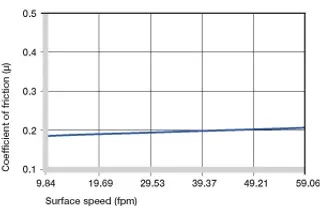

Figura 2.4: Coeficientes de fricción dependientes de la velocidad superficial, p = 108 psi
Fricción y desgaste
Como se dijo anteriormente, el coeficiente de fricción de los casquillos de plástico iglide® H4 es muy bajo. Sin embargo, debe tenerse en cuenta que un compañero de deslizamiento extremadamente grueso puede aumentar la fricción. Recomendamos un rango de rugosidad del eje de 4 a 16 rms. El coeficiente de fricción de los casquillos de plástico iglide® H4 depende en menor medida de la velocidad de la superficie. La influencia de la carga es mayor; un aumento en la carga disminuye el coeficiente de fricción hasta 0.08
.

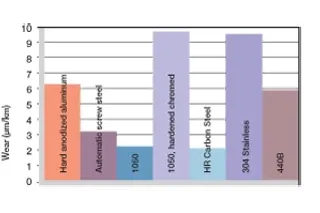

Fig. 2.7: Desgaste, aplicación giratoria con diferentes materiales de eje, carga p = 108 psi, v = 98 fpm
Materiales del eje
En muchos de los materiales de eje utilizables, el iglide® H4 es la alternativa económica a muchos otros casquillos de alta temperatura. Sin embargo, lo importante es la selección del material de eje adecuado. En general, no se puede afirmar que iglide® H4 sea más adecuado para ejes duros o blandos. Sin embargo, las pruebas han demostrado que los movimientos de pivotamiento producen mejores datos de desgaste. En aplicaciones rotativas, el desgaste aumenta notablemente a partir de presiones de 1450 psi
.
Los casquillos de plástico iglide® H4 son bujes estándar para ejes con tolerancia h (mínimo recomendado h9).
Después de la instalación en un agujero de carcasa con tolerancia H7, el diámetro interior del rodamiento se ajusta automáticamente a la tolerancia F10.
| Diámetro d1 [mm] | Eje h9 [mm] | iglide® H4 F10 [mm] |
|---|---|---|
| Hasta 0.5 | 0 - 0,025 | +0,006 + 0,046 |
| > 3 a 6 | 0 - 0,030 | +0,010 + 0,058 |
| > 6 a 10 | 0 - 0,036 | +0,013 + 0,071 |
| > 10 a 18 | 0 - 0,043 | +0,016 + 0,086 |
| > 18 a 30 | 0 - 0,052 | +0,020 + 0,104 |
| > 30 a 50 | 0 - 0,062 | +0,030 + 0,150 |
Resistencia química
Los casquillos de plástico iglide® H4 tienen una buena resistencia contra los productos químicos. Son resistentes a la mayoría de los lubricantes. El iglide® H4 no se ve afectado por la mayoría de los ácidos orgánicos e inorgánicos débiles.

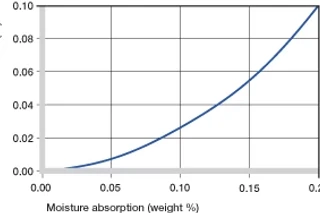

La absorción de humedad de los casquillos de plástico iglide® H4 es de aproximadamente 0.1% en condiciones climáticas estándar. El límite de saturación en agua es de 0,2%. iglide® H4 es por lo tanto el material ideal para zonas húmedas.
Los rayos radiactivos
iglide® H4 resisten tanto las radiaciones de partículas de neutrones como gamma sin pérdida notable a sus excelentes propiedades mecánicas. los casquillos plásticos iglide® H4 son resistentes a la radiación hasta una intensidad radiactiva de 2 x 10² Gy. Los
casquillos de plástico iglide® H4 resistentes a los rayos
UV se alteran bajo la influencia de los rayos UV y otras influencias climáticas. La superficie se vuelve más ásca y la resistencia
a la compresión disminuye. Por lo tanto, se debe probar el uso de iglide® H4 en aplicaciones directamente expuestas a condiciones climáticas. Vacío
Los elementos de bajo nivel de agua se desgasan en el vacío. El uso en vacío es posible.
| Mediana | Resistencia |
|---|---|
| Alcohol | + |
| Hidrocarburos clorados | + |
| Grasas, aceites, sin aditivos | + |
| Combustibles | + |
| Ácidos débiles | + a 0 |
| Ácidos fuertes | + a - |
| Alcalino débil | + |
| Alcalino fuerte | + |
| + resistente 0 condicionalmente resistente - no resistente |
Propiedades eléctricas
A diferencia de iglide® H e iglide® H370, iglide® H4
es eléctricamente aislante.
| Resistencia específica hacia delante | Resistencia superficial |
|---|---|
| > 1013 Ωcm | > 1012 Ω |
