iglide® V400 - Datos materiales

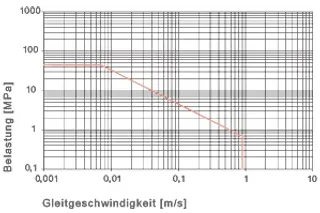

Valores p x v permitidos
Para rodamientos iglide® V400 con espesor de pared de 1 mm en funcionamiento seco contra un eje de acero, a 20° C, instalados en una carcasa de acero.

Los rodamientos hechos de iglide® V400 son una excelente solución cuando se trata de una alta elasticidad simultánea, dureza y resistencia al desgaste a altas temperaturas. Exhiben una excelente resistencia química y son adecuados para aplicaciones en las que los rodamientos enfrentan demandas especiales. los rodamientos iglide® V400 son extremadamente adecuados para el emparejamiento con

materiales de eje más blandos como V2A.

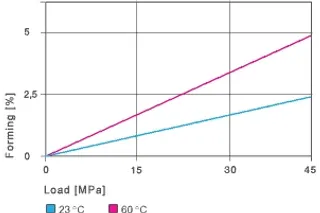

Los rodamientos iglide® V400 de presiónsuperficial no son adecuados para altas presiones o cargas estáticas elevadas. Sin embargo, se caracterizan por una alta resistencia al desgaste hasta la presión superficial máxima recomendada. Además el límite de las cargas permitidas a 100° C es aún mayor con 20 MPa. La alta elasticidad se ve también en la curva que establece la deformación bajo las cargas permitidas.

Temperaturas

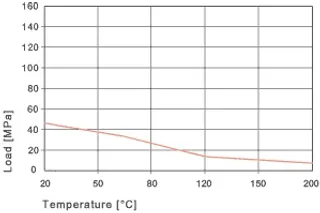

La temperatura máxima de aplicación permitida a largo plazo es de 200° C, sin embargo, los cojinetes deben estar asegurados mecánicamente a estas temperaturas. Pero la resistencia al desgaste del rodamiento es excelente y reclama una posición superior entre todos los materiales iglide®. Con el aumento de las temperaturas, la resistencia a la compresión de los cojinetes iglide® V400 disminuye. La Fig. 20.3 aclara esta conexión

.

Fricción y desgaste

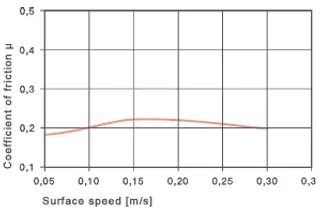

El coeficiente de fricción depende de la capacidad de tensión del rodamiento. Cuando los valores p x v exceden el rango permitido, los cojinetes responden con un aumento en el coeficiente de fricción. Siempre y cuando las cargas estén en el rango permitido, el coeficiente de fricción del rodamiento es muy bajo. Además, los coeficientes de fricción de iglide® V400 son muy constantes. Ningún otro material de rodamiento iglide® exhibe una menor variación en los coeficientes de fricción, incluso cuando el material del

eje está alterado.

En caso de desgaste, los cojinetes iglide® V400 muestran mejores valores en aplicaciones giratorias que en movimientos pivotantes.

Materiales del eje

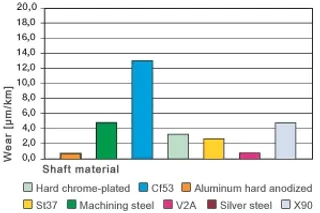

Como se menciona en la sección sobre fricción y desgaste, los rodamientos iglide® V400 muestran solo una dependencia muy baja de los materiales del eje con respecto a la fricción de los sistemas de rodamientos. Esto se aplica incluso cuando se prueban ejes de plástico y cerámica además de los de acero. Mayor es la influencia en la resistencia al desgaste. Aquí ya a bajas cargas (0.75 MPa) podría haber variaciones significativas, como muestra la Figura 20.7

.

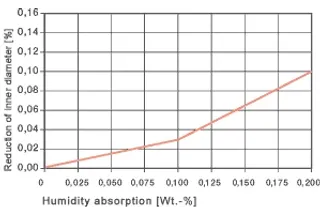

Los rodamientos iglide® V400 derayos radiactivos son resistentes hasta una intensidad radiactiva de 2 x 104 Gy. Las radiaciones más altas afectan al material y pueden conducir a la pérdida de importantes propiedades mecánicas.
