Cadenas portacables ESD

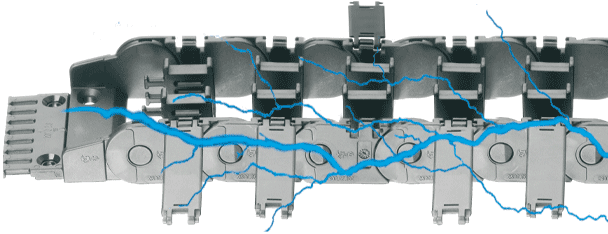

Las cadenas portacables hechas de material conductor ESD se utilizan para evitar descargas estáticas en los procesos de fabricación de componentes o conjuntos electrónicos. Las mediciones de la resistencia eléctrica de la superficie de las cadenas portacables de igus® hechas de material especial igumid GC se llevaron a cabo ya en 1992 por igus® GmbH en cooperación con el PTB (Physikalisch-Technische Bundesanstalt) en Brunswick, a las que se añadieron en 1998 y 1999, la empresa también fue certificada de conformidad con la norma DIN 53482 y las directrices sobre electricidad estática "ZH1/200" de la Asociación de Asociaciones de Comercio e Industria

Ventajas de los productos ESD

  • Material ESD testado con más de 10 millones de ciclos para los entornos más exigentes
  • Cadena portacables con apertura y cierre a presión con terminales de montaje y división interior en versión ESD disponible en stock
  • Producto estandarizado: igumid ESD
  • Eficacia probada durante años en zonas ATEX
  • Plazos de entrega cortos, servicio de gestión de pedidos y entregas de 8 a 18 h

E2/000 ESD

Cadenas portacables de dos piezas para otras áreas de aplicación

Series 1500 ESD

Altura interior hi: 21 mm
Anchura interior Bi: 15-80 mm
Radio de curvatura R: 38-145 mm
Paso: 33,3 mm

Series 2500 ESD

Altura interior hi: 25 mm
Anchura interior Bi: 25-125 mm
Radio de curvatura R: 55-145 mm
Paso: 46 mm

Series 2700 ESD

Altura interior hi: 35 mm
Anchura interior Bi: 50-125 mm
Radio de curvatura R: 63-150 mm
Paso: 56 mm


E4.1 ESD

UNA serie para casi todas las aplicaciones

Series E4.21 ESD

Altura interior hi: 21 mm
Anchura interior Bi: 30-70 mm
Radio de curvatura R: 48-100 mm
Paso: 30,5 mm

Series E4.28 ESD

Altura interior hi: 28 mm
Anchura interior Bi: 40-125 mm
Radio de curvatura R: 55-125 mm
Paso: 46 mm

Series E4.32 ESD

Altura interior hi: 32 mm
Anchura interior Bi: 50-200 mm
Radio de curvatura R: 63-250 mm
Paso: 56 mm

Series E4.42 ESD

Altura interior hi: 42 mm
Anchura interior Bi: 15 mm
Radio de curvatura R: 80 mm
Paso: 38 mm

Series E4.56 ESD

Altura interior hi: 56 mm
Anchura interior Bi: 75-300 mm
Radio de curvatura R: 135-250 mm
Paso: 91 mm

Series E4.80 ESD

Altura interior hi: 80 mm
Anchura interior Bi: 75-300 mm
Radio de curvatura R: 200-300 mm
Paso: 111 mm


zipper ESD

Apertura rápida tipo cremallera

Series 07 ESD

Altura interior hi: 10,3 mm
Anchura interior Bi: 10-50 mm
Radio de curvatura R: 18-38 mm
Paso: 20 mm

Series 09 ESD

Altura interior hi: 15 mm
Anchura interior Bi: 16-50 mm
Radio de curvatura R: 28-48 mm
Paso: 20 mm


E2 micro ESD

Dimensiones extremadamente pequeñas

Serie E2C. 10 ESD

Altura interior hi: 10.5 mm
Anchuras interiores Bi: 16 – 30 mm
Radios de flexión R: 18 – 38 mm
Paso: 20 mm

Serie E2C. 15 ESD

Altura interior hi: 15 mm
Anchuras interiores Bi: 16 – 30 mm
Radios de flexión R: 28 – 48 mm
Paso: 20 mm


E4/light ESD

Ligera, robusta y económica

Series 14240 ESD

Altura interior hi: 62 mm
Anchura interior Bi: 50-200 mm
Radio de curvatura R: 150-250 mm
Paso: 91 mm

Series 15050 ESD

Altura interior hi: 80 mm
Anchura interior Bi: 75-300 mm
Radio de curvatura R: 150-250 mm
Paso: 91 mm


triflex® R ESD

Especialmente para aplicaciones robóticas, diseño cerrado

Series TRC.40 ESD

Altura interior Bi 1: 15 mm
Altura interior Bi 2: 13 mm
Radio de curvatura R: 58 mm
Paso: 13,9 mm

Series TRC.60 ESD

Altura interior Bi 1: 22,5 mm
Altura interior Bi 2: 19,5 mm
Radio de curvatura R: 87 mm
Paso: 20,4 mm

Series TRC.70 ESD

Altura interior Bi 1: 28 mm
Altura interior Bi 2: 24 mm
Radio de curvatura R: 110 mm
Paso: 25,6 mm



Instrucciones de montaje de un producto ESD

Instrucciones de montaje de un producto ESD

Más cadenas portacables

Más cadenas portacables

Prueba ESD en el laboratorio de pruebas de igus®

Prueba de ESD en el laboratorio de pruebas de igus® en Colonia Material ESD testado más de 10 millones de ciclos para los entornos más exigentes

Recomendamos el material igumid ESD para aplicaciones en la producción de componentes eléctricos sensibles y en ambientes explosivos (ATEX) con el fin de poder disipar cualquier energía electrostática que se pueda generar.

Para ciertos requisitos mecánicos, igumid ESD supera incluso al material estándar  igumid G y se ha probado más de 10 millones de ciclos en el laboratorio técnico de igus.

Nota: De acuerdo con TÜV Rheinland 557/ Ex 125071309.00 / 17, las cadenas portacables de igus no entran en el ámbito de aplicación de la directiva europea 2014/34/UE
