twisterband
...7000°* rotación...
Suministro estándar incluye los platos base ¡que son un componente del módulo de twisterband!
twisterband: compacta, modular, económica
1. Base con alivio de tensión
2. segmento del twisterband
3. Disponible en 4 tamaños
4. Algunas partes están disponibles con separación interior
5. Posibilidad de compensación de longitud limitada
6. Apertura por presión con lámina integrada a modo de bisagra o apertura con diseño «easy»
7. Base con alivio de tensión
Movimientos rotatorios en un espacio mínimo - 20 veces en su propio eje Con la cadena portacables compacta twisterband de igus®, pueden realizarse movimientos rotatorios de forma económica en espacios reducidos. Es capaz de suministrar energía, datos u otros medios de forma segura, todo con un bajo desgaste y mantenimiento.
Disponible en 5 tamaños
Más de 7.000°* de movimiento rotatorio y hasta 3.000° en posición vertical de instalación
Posibilidad de velocidades de giro de hasta 360 °/s
Compacta, modular y ligera
Las bandas pueden alargarse o acortarse a la longitud deseada
Requiere un espacio mínimo de instalación y se ajusta muy próximo al eje de rotación
Se puede instalar en varias posiciones de montaje (horizontal, vertical, invertida)
Económica
Llenado fácil
Ideal en combinación de igus® chainflex® cables para movimientos rotatorios en espacios de instalación muy limitados
Sectores:
Bobinas de cable, herramientas para máquinas, robots (brazos robot, 1/6 eje, robots SCARA) carreras de ocio, equipamiento médico, equipos de radar y telescópicos, espacio aéreo, prueba, medidas, manejo, elevación y equipamiento de instalación, turbinas eólicas (p.ejem. ajuste de aspas), adonde sea uniones rotatorios son usados
Bisagra integrable: facilidad y rapidez en el acceso y llenado de los cables y mangueras (TB20.44.18, TB30)
Ángulo máximo de rotación como norma general: una bisagra por cada 180° = 360° más de rotación
Resulta indispensable instalar un eje centrado para las rotaciones superiores a 1500° en movimientos rotacionales tanto verticales como horizontales.
Espacio de instalación mínimo.
Compacta, modular y económica - más de 7.000° de movimiento rotatorio horizontal y hasta 3.000° en posición vertical en los espacios más reducidos
Utilizable en varias orientaciones de instalación: mostrado aquí horizontal 7.000°* y más mociones rotatorios en espacios confinados. Compensación posible a longitud limitada
Movimientos rotacionales de hasta 7.000º (*Según la posición de instalación: hasta 3.000º en vertical y más de 7.000 en horizontal)
Para espacios reducidos
Posibilidad de velocidades de giro de hasta 180 °/s
Disponible en 5 tamaños
Algunas partes están disponibles con separación interior (ségún la serie)
Fácil de llenar, con apertura por presión mediante bisagras o el principio "easy" (según la serie)
Posibilidad de compensación de longitud limitada
Para mayor capacidad de llenado, sistema twisterchain
Para movimientos en 3D triflex® R
Versiones RBR para una capacidad de llenado todavía mayor
Si se requiere un plato giratorio libre de lubricación y mantenimiento para movimientos giratorios continuos
platos giratorios iglidur®
Si se necesitan cables apantallados. Por favor, contacte con nosotros.
|
Art. n.º: |
|
| Ángulo de rotación [°]: | |
| N.º de pieza | Altura interior | Altura interior | X1 Interior espacio de instalación |
X2 Exterior espacio de instalación |
R mín. |
R max. |
d1 máx. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB12.23.9.3.01.0 | 23 | 9 | 40 | 140 | 24 | 35 | 7 | 217.07 EUR |  |
| TB12.23.9.4.01.0 | 23 | 9 | 40 | 140 | 24 | 35 | 7 | 244.83 EUR | |
| TB12.23.9.5.01.0 | 23 | 9 | 40 | 140 | 24 | 35 | 7 | 272.58 EUR | |
| TB12.23.9.6.01.0 | 23 | 9 | 40 | 140 | 24 | 35 | 7 | 300.34 EUR | |
| TB12.23.9.7.01.0 | 23 | 9 | 40 | 140 | 24 | 35 | 7 | 328.09 EUR | |
| TB12.23.9.8.01.0 | 23 | 9 | 40 | 140 | 24 | 35 | 7 | 355.84 EUR | |
| TB12.23.9.9.01.0 | 23 | 9 | 40 | 140 | 24 | 35 | 7 | 383.57 EUR | |
| TB12.23.9.10.01.0 | 23 | 9 | 40 | 140 | 24 | 35 | 7 | 411.33 EUR | |
| TB12.23.9.11.01.0 | 23 | 9 | 40 | 140 | 24 | 35 | 7 | 439.08 EUR | |
| TB12.23.9.12.01.0 | 23 | 9 | 40 | 140 | 24 | 35 | 7 | 466.84 EUR | |
| TB12.23.9.13.01.0 | 23 | 9 | 40 | 140 | 24 | 35 | 7 | 494.59 EUR | |
| TB12.23.9.14.01.0 | 23 | 9 | 40 | 140 | 24 | 35 | 7 | 522.34 EUR | |
| TB12.23.9.15.01.0 | 23 | 9 | 40 | 140 | 24 | 35 | 7 | 550.10 EUR | |
| TB12.23.9.16.01.0 | 23 | 9 | 40 | 140 | 24 | 35 | 7 | 577.85 EUR | |
| TB12.23.9.17.01.0 | 23 | 9 | 40 | 140 | 24 | 35 | 7 | 605.61 EUR | |
| TB12.23.9.18.01.0 | 23 | 9 | 40 | 140 | 24 | 35 | 7 | 633.36 EUR | |
| TB12.23.9.19.01.0 | 23 | 9 | 40 | 140 | 24 | 35 | 7 | 661.09 EUR | |
| TB12.23.9.20.01.0 | 23 | 9 | 40 | 140 | 24 | 35 | 7 | 688.84 EUR | |
| TB12.23.9.21.01.0 | 23 | 9 | 40 | 140 | 24 | 35 | 7 | 716.60 EUR | |
| TB12.23.9.22.01.0 | 23 | 9 | 40 | 140 | 24 | 35 | 7 | 744.35 EUR | |
| Más información sobre la pieza seleccionada: | |||||||||
3D-CAD
Pedido de muestra
PDF
Consulta de precio
Precios escalonados
myCatalog
|
|||||||||
|
Art. n.º: |
|
| Ángulo de rotación [°]: | |
| N.º de pieza | Altura interior | Altura interior | X1 Interior espacio de instalación |
X2 Exterior espacio de instalación |
R mín. |
R max. |
d1 máx. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB20.44.12.3.01.0 | 44 | 12 | 50 | 220 | 34 | 57 | 9 | 265.19 EUR | |
| TB20.44.12.4.01.0 | 44 | 12 | 50 | 220 | 34 | 57 | 9 | 293.94 EUR | |
| TB20.44.12.5.01.0 | 44 | 12 | 50 | 220 | 34 | 57 | 9 | 322.70 EUR | |
| TB20.44.12.6.01.0 | 44 | 12 | 50 | 220 | 34 | 57 | 9 | 351.44 EUR | |
| TB20.44.12.7.01.0 | 44 | 12 | 50 | 220 | 34 | 57 | 9 | 380.18 EUR | |
| TB20.44.12.8.01.0 | 44 | 12 | 50 | 220 | 34 | 57 | 9 | 408.95 EUR | |
| TB20.44.12.9.01.0 | 44 | 12 | 50 | 220 | 34 | 57 | 9 | 437.69 EUR | |
| TB20.44.12.10.01.0 | 44 | 12 | 50 | 220 | 34 | 57 | 9 | 466.46 EUR | |
| TB20.44.12.11.01.0 | 44 | 12 | 50 | 220 | 34 | 57 | 9 | 495.20 EUR | |
| TB20.44.12.12.01.0 | 44 | 12 | 50 | 220 | 34 | 57 | 9 | 523.96 EUR | |
| TB20.44.12.13.01.0 | 44 | 12 | 50 | 220 | 34 | 57 | 9 | 552.70 EUR | |
| TB20.44.12.14.01.0 | 44 | 12 | 50 | 220 | 34 | 57 | 9 | 581.44 EUR | |
| TB20.44.12.15.01.0 | 44 | 12 | 50 | 220 | 34 | 57 | 9 | 610.21 EUR | |
| TB20.44.12.16.01.0 | 44 | 12 | 50 | 220 | 34 | 57 | 9 | 638.95 EUR | |
| TB20.44.12.17.01.0 | 44 | 12 | 50 | 220 | 34 | 57 | 9 | 667.72 EUR | |
| TB20.44.12.18.01.0 | 44 | 12 | 50 | 220 | 34 | 57 | 9 | 696.46 EUR | |
| TB20.44.12.19.01.0 | 44 | 12 | 50 | 220 | 34 | 57 | 9 | 725.22 EUR | |
| TB20.44.12.20.01.0 | 44 | 12 | 50 | 220 | 34 | 57 | 9 | 753.97 EUR | |
| TB20.44.12.21.01.0 | 44 | 12 | 50 | 220 | 34 | 57 | 9 | 782.71 EUR | |
| TB20.44.12.22.01.0 | 44 | 12 | 50 | 220 | 34 | 57 | 9 | 811.47 EUR | |
| TB20.44.12.23.01.0 | 44 | 12 | 50 | 220 | 34 | 57 | 9 | 840.21 EUR | |
| Más información sobre la pieza seleccionada: | |||||||||
|
3D-CAD
Pedido de muestra
PDF
Consulta de precio
Precios escalonados
myCatalog
|
|||||||||
|
Art. n.º: |
|
| Ángulo de rotación [°]: | |
| N.º de pieza | Altura interior | Altura interior | X1 Interior espacio de instalación |
X2 Exterior espacio de instalación |
R mín. |
R max. |
d1 máx. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB20.44.18.3.01.0 | 44 | 18 | 50 | 220 | 34 | 57 | 14 | 276.71 EUR | |
| TB20.44.18.4.01.0 | 44 | 18 | 50 | 220 | 34 | 57 | 14 | 306.71 EUR | |
| TB20.44.18.5.01.0 | 44 | 18 | 50 | 220 | 34 | 57 | 14 | 336.72 EUR | |
| TB20.44.18.6.01.0 | 44 | 18 | 50 | 220 | 34 | 57 | 14 | 366.72 EUR | |
| TB20.44.18.7.01.0 | 44 | 18 | 50 | 220 | 34 | 57 | 14 | 396.73 EUR | |
| TB20.44.18.8.01.0 | 44 | 18 | 50 | 220 | 34 | 57 | 14 | 426.74 EUR | |
| TB20.44.18.9.01.0 | 44 | 18 | 50 | 220 | 34 | 57 | 14 | 456.72 EUR | |
| TB20.44.18.10.01.0 | 44 | 18 | 50 | 220 | 34 | 57 | 14 | 486.72 EUR | |
| TB20.44.18.11.01.0 | 44 | 18 | 50 | 220 | 34 | 57 | 14 | 516.73 EUR | |
| TB20.44.18.12.01.0 | 44 | 18 | 50 | 220 | 34 | 57 | 14 | 546.73 EUR | |
| TB20.44.18.13.01.0 | 44 | 18 | 50 | 220 | 34 | 57 | 14 | 576.74 EUR | |
| TB20.44.18.14.01.0 | 44 | 18 | 50 | 220 | 34 | 57 | 14 | 606.74 EUR | |
| TB20.44.18.15.01.0 | 44 | 18 | 50 | 220 | 34 | 57 | 14 | 636.73 EUR | |
| TB20.44.18.16.01.0 | 44 | 18 | 50 | 220 | 34 | 57 | 14 | 666.73 EUR | |
| TB20.44.18.17.01.0 | 44 | 18 | 50 | 220 | 34 | 57 | 14 | 696.74 EUR | |
| TB20.44.18.18.01.0 | 44 | 18 | 50 | 220 | 34 | 57 | 14 | 726.74 EUR | |
| TB20.44.18.19.01.0 | 44 | 18 | 50 | 220 | 34 | 57 | 14 | 756.75 EUR | |
| TB20.44.18.20.01.0 | 44 | 18 | 50 | 220 | 34 | 57 | 14 | 786.75 EUR | |
| TB20.44.18.21.01.0 | 44 | 18 | 50 | 220 | 34 | 57 | 14 | 816.76 EUR | |
| TB20.44.18.22.01.0 | 44 | 18 | 50 | 220 | 34 | 57 | 14 | 846.74 EUR | |
| TB20.44.18.23.01.0 | 44 | 18 | 50 | 220 | 34 | 57 | 14 | 876.75 EUR | |
| Más información sobre la pieza seleccionada: | |||||||||
|
3D-CAD
Pedido de muestra
PDF
Consulta de precio
Precios escalonados
myCatalog
|
|||||||||
|
Art. n.º: |
|
| Ángulo de rotación [°]: | |
| N.º de pieza | Altura interior | Altura interior | X1 Interior espacio de instalación |
X2 Exterior espacio de instalación |
R mín. |
R max. |
d1 máx. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB29.27.22.3.01.0 | 27 | 22 | 200 | 320 | 69 | 82 | 17 | 249.51 EUR | |
| TB29.27.22.4.01.0 | 27 | 22 | 200 | 320 | 69 | 82 | 17 | 282.88 EUR | |
| TB29.27.22.5.01.0 | 27 | 22 | 200 | 320 | 69 | 82 | 17 | 316.28 EUR | |
| TB29.27.22.6.01.0 | 27 | 22 | 200 | 320 | 69 | 82 | 17 | 349.65 EUR | |
| Más información sobre la pieza seleccionada: | |||||||||
|
3D-CAD
Pedido de muestra
PDF
Consulta de precio
Precios escalonados
myCatalog
|
|||||||||
|
Art. n.º: |
|
| Ángulo de rotación [°]: | |
| N.º de pieza | Altura interior | Altura interior | X1 Interior espacio de instalación |
X2 Exterior espacio de instalación |
R mín. |
R max. |
d1 máx. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB30.75.22.7.01.0 | 75 | 22 | 90 | 330 | 44 | 77 | 17 | 365.81 EUR | |
| TB30.75.22.8.01.0 | 75 | 22 | 90 | 330 | 44 | 77 | 17 | 398.04 EUR | |
| TB30.75.22.9.01.0 | 75 | 22 | 90 | 330 | 44 | 77 | 17 | 430.28 EUR | |
| TB30.75.22.10.01.0 | 75 | 22 | 90 | 330 | 44 | 77 | 17 | 462.51 EUR | |
| TB30.75.22.11.01.0 | 75 | 22 | 90 | 330 | 44 | 77 | 17 | 494.74 EUR | |
| TB30.75.22.12.01.0 | 75 | 22 | 90 | 330 | 44 | 77 | 17 | 526.95 EUR | |
| TB30.75.22.13.01.0 | 75 | 22 | 90 | 330 | 44 | 77 | 17 | 559.18 EUR | |
| TB30.75.22.14.01.0 | 75 | 22 | 90 | 330 | 44 | 77 | 17 | 591.41 EUR | |
| TB30.75.22.15.01.0 | 75 | 22 | 90 | 330 | 44 | 77 | 17 | 623.65 EUR | |
| TB30.75.22.16.01.0 | 75 | 22 | 90 | 330 | 44 | 77 | 17 | 655.85 EUR | |
| TB30.75.22.17.01.0 | 75 | 22 | 90 | 330 | 44 | 77 | 17 | 688.08 EUR | |
| TB30.75.22.18.01.0 | 75 | 22 | 90 | 330 | 44 | 77 | 17 | 720.32 EUR | |
| TB30.75.22.19.01.0 | 75 | 22 | 90 | 330 | 44 | 77 | 17 | 752.55 EUR | |
| TB30.75.22.20.01.0 | 75 | 22 | 90 | 330 | 44 | 77 | 17 | 784.78 EUR | |
| TB30.75.22.21.01.0 | 75 | 22 | 90 | 330 | 44 | 77 | 17 | a petición | |
| TB30.75.22.22.01.0 | 75 | 22 | 90 | 330 | 44 | 77 | 17 | a petición | |
| TB30.75.22.23.01.0 | 75 | 22 | 90 | 330 | 44 | 77 | 17 | a petición | |
| TB30.75.22.24.01.0 | 75 | 22 | 90 | 330 | 44 | 77 | 17 | a petición | |
| TB30.75.22.25.01.0 | 75 | 22 | 90 | 330 | 44 | 77 | 17 | a petición | |
| Más información sobre la pieza seleccionada: | |||||||||
|
3D-CAD
Pedido de muestra
PDF
Consulta de precio
Precios escalonados
myCatalog
|
|||||||||

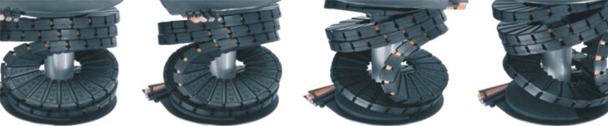

Ejemplo de una twisterband
*Tipo de instalación horizontal
